Module additionnel pour RFEM 5
RF-STEEL NTC-DF

• Vérification des sections des barres et ensembles de barres en traction, compression,flexion, torsion, etc.
• Analyse de stabilité au flambement, au flambement par torsion et au flambement par flexion-torsion
• Détermination automatique des charges critiques de flambement et des moments critiques de flambement pour les applications de charge générales et les conditions d'appui à l'aide d'un programme MEF spécial (analyse des valeurs propres) intégré dans le module
• Autres calculs analytiques du moment critique de flambement pour les situations standards
• Application facultative des appuis latéraux discrets aux barres continues
• Classification automatique des sections
• Vérification pour l'état limite de service (flèche)
• Optimisation de la section.
• Un large éventail de sections est disponible, tel que des sections laminées en I, des profilés en U, en T, des cornières, des profilés rectangulaires et circulaires creux, des barres arrondies, symétriques et asymétriques, paramétrées en I, en T ainsi que des angles de sections et bien d'autres.
• Fenêtres d'entrée et de résultat clairement organisées
• Documentation détaillée des résultats avec des références des équations de vérification de la norme utilisée
• Diverses options de filtre et d'arrangement de résultats, y compris la liste des résultats par barre, section, position x ou cas de charge/combinaisons de charges/combinaisons de résultats
• Fenêtre de résultats de l'élancement de barre (facultative) et des efforts internes déterminants
• Liste de pièces avec les spécifications de poids et de solide
• Intégration transparente dans RFEM/RSTAB

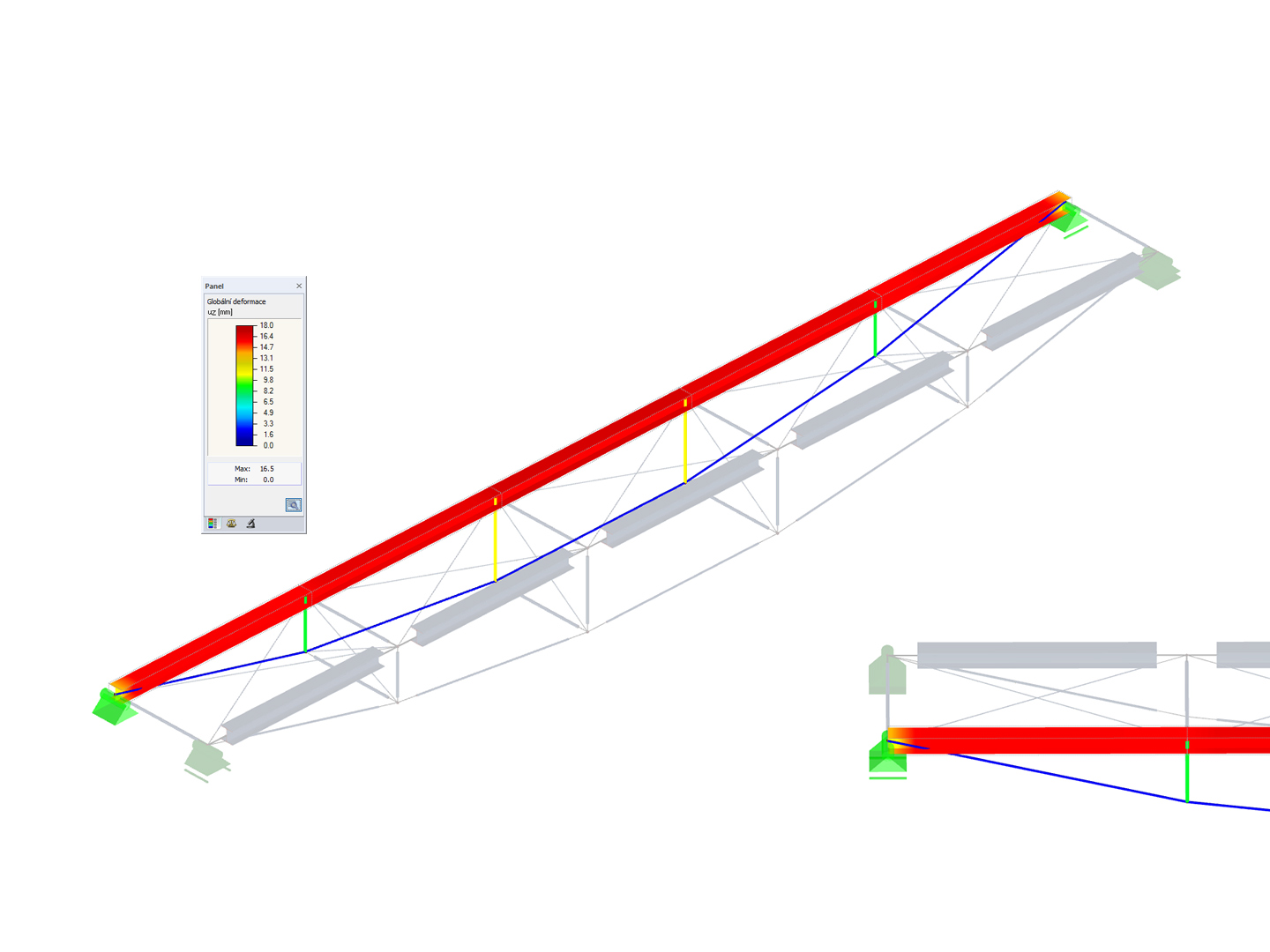

La première fenêtre de résultats montre le ratio maximal avec la vérification correspondante pour chaque cas de charge, combinaison de charges et de résultats.

Les fenêtres suivantes affichent les résultats détaillés, classés, filtrés par thème spécifique dans les menus arborescents. Tous les résultats intermédiaires le long des barres peuvent être affichés dans toute position. De cette manière, il est possible de contrôler facilement comment chacune des vérifications a été effectuée par le module.

Toutes ces données de module font partie du rapport d'impression de RFEM/RSTAB. Vous avez la possibilité de sélectionner le contenu du rapport et l'étendue souhaitée de la sortie pour les vérifications individuelles.
