Дополнительный модуль к RFEM 5
RF-STAHL NTC-DF

• Расчет сечений стержней и блоков стержней на растяжение, сжатие, изгиб, сдвиг, кручение и комбинированные внутренние силы
• Расчет на потерю устойчивости при изгибе, кручении и изгибно-крутильной потере устойчивости
• Автоматическое определение критических нагрузок и критических моментов при продольном изгибе для общих приложений нагрузки и условий опирания с помощью специальной программы МКЭ (расчет собственных чисел), интегрированной в модуль
• Альтернативный аналитический расчёт критического момента потери устойчивости для стандартных ситуаций
• Возможность применения дискретных боковых опор к непрерывным стержням
• Автоматическая классификация сечений
• Расчет на предельное состояние по пригодности к эксплуатации (прогиб)
• Оптимизация сечения
• Широкий выбор сечений, таких как прокатные двутавры, швеллеры, тавры, уголки, прямоугольные и круглые пустотелые профили, круглые стержни, симметричные и несимметричные, параметрические двутавры, тавры, уголки и и многие другие.
• Наглядное расположение окон для ввода данных и результатов
• Подробная документация результатов, включая ссылки на формулы используемого норматива
• Различные возможности фильтрации и организации результатов, включая результаты, перечисленные по стержням, сечениям, x-разрезам или загружениям/сочетаниям нагрузок/расчетным сочетаниям
• Окно результатов для гибкости стержней (дополнительно) и определяющих внутренних сил
• Спецификация с характеристикой веса и тел
• Полная интеграция в RFEM/RSTAB

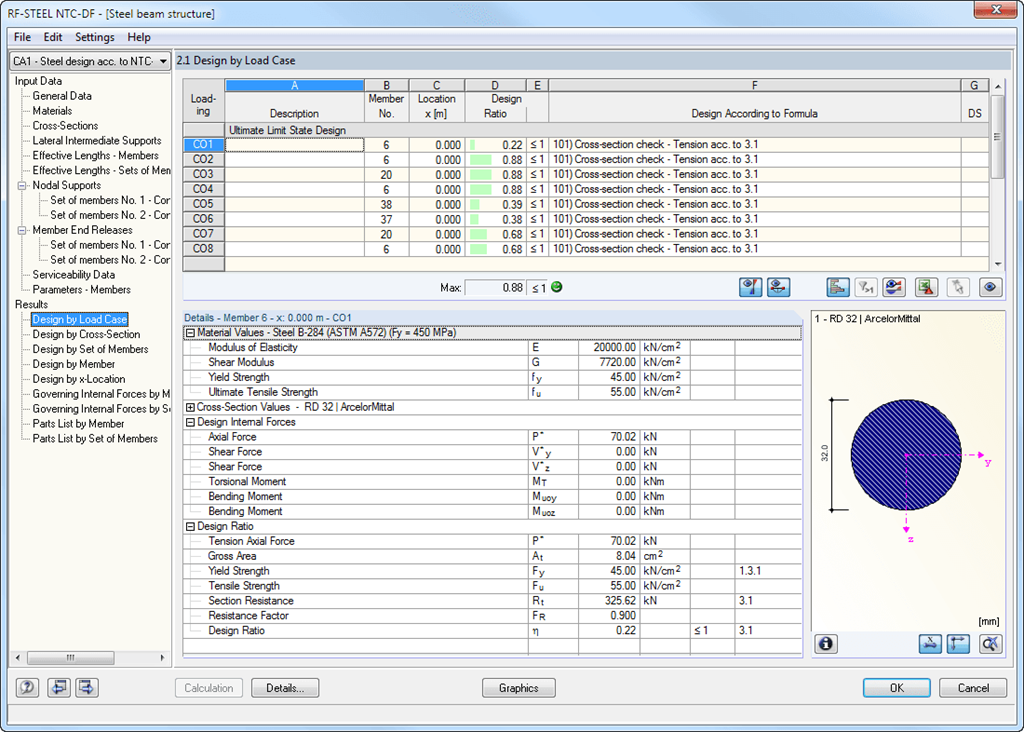

В первом окне показаны максимальные расчетные соотношения, включая соответствующие расчеты для каждого рассчитанного загружения, сочетания нагрузок или расчетного сочетания.

В следующих окнах результатов показаны все подробные результаты, упорядоченные по отдельным критериям в расширяемых иерархических меню. Можно изобразить все промежуточные результаты во всех точках вдоль стержней. Таким образом, можно легко проследить, как были выполнены отдельные расчеты в модуле.

Все данные модуля включаются в протокол результатов RFEM/RSTAB. Вы можете настроить содержание протокола и необходимый объём вывода результатов для отдельных расчётов.
