Verifica di aste in acciaio secondo NTC-RCDF 2004 (norma messicana)
Totale voci: 3
RF-/STEEL NTC-DF | Caratteristiche
- Progetti di sezioni trasversali di aste e set di aste per trazione, compressione, flessione, taglio, torsione e forze interne combinate
- Analisi di stabilità di instabilità, instabilità torsionale e flesso-torsionale
- Determinazione automatica dei carichi critici di instabilità e dei momenti critici di instabilità per applicazioni di carico generali e condizioni di vincolo mediante uno speciale programma FEA (analisi degli autovalori) integrato nel modulo
- Calcolo analitico alternativo del momento critico di instabilità per situazioni standard
- Applicazione opzionale di vincoli laterali discreti alle aste continue
- Classificazione automatica delle sezioni trasversali
- Progetto allo stato limite di esercizio (inflessione)
- ottimizzazione della sezione trasversale
- Una vasta gamma di sezioni trasversali disponibili, come sezioni a I laminate, sezioni a U, sezioni a T, angolari, sezioni cave rettangolari e circolari, barre tonde, simmetriche e asimmetriche, parametriche a I, a T e sezioni angolari, e molti altri.
- Finestre di input e di risultati disposte in modo chiaro
- Documentazione dettagliata dei risultati compresi i riferimenti alle equazioni di progetto della norma utilizzata
- Varie opzioni di filtro e ordinamento dei risultati, inclusi elenchi di risultati per asta, sezioni trasversali, posizione x o per caso di carico, combinazione di carico e di risultati
- Finestra dei risultati della snellezza dell'asta (opzionale) e delle forze interne determinanti
- Elenco delle parti con specifiche del peso e dei solidi
- Integrazione continua con RFEM/RSTAB
Lavorare con RF-/STEEL NTC-DF
Innanzitutto, è necessario selezionare i casi di carico, le combinazioni di carico e le combinazioni di risultati da progettare. È anche necessario inserire i dati del materiale, del carico e della combinazione in RFEM/RSTAB in conformità con il concetto di progetto specificato dalla norma NTC-RCDF (2004). La libreria dei materiali di RFEM/RSTAB contiene già materiali rilevanti per le norme messicane e americane.

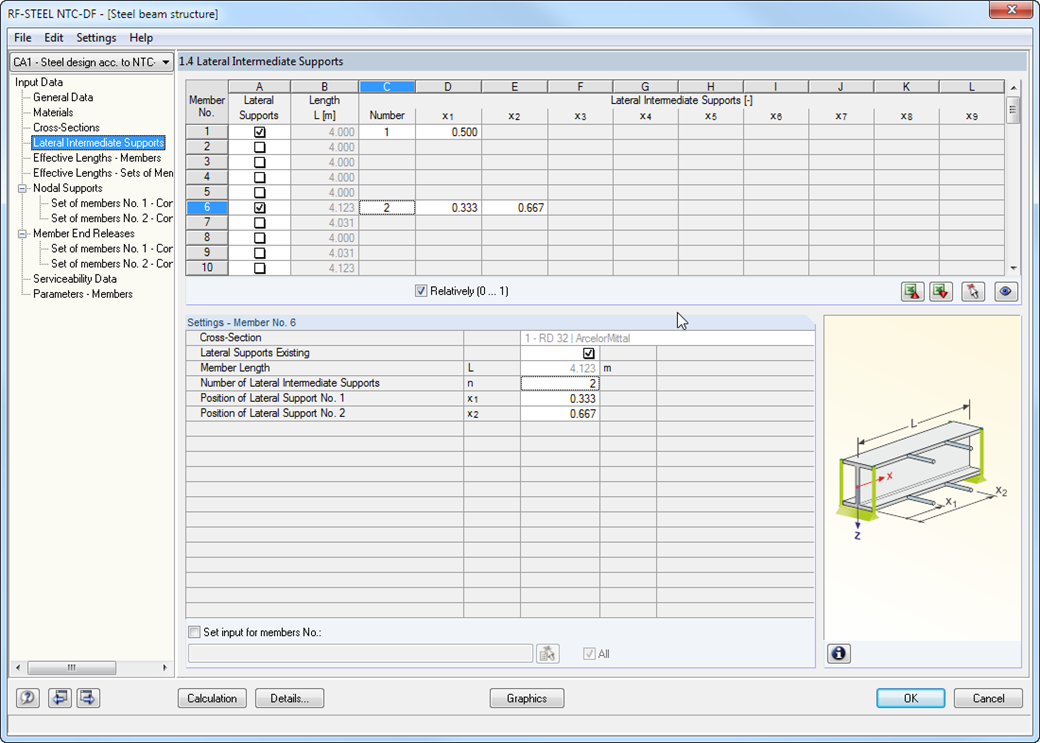

Ulteriori specifiche includono la preimpostazione dei vincoli esterni laterali intermedi, delle lunghezze libere di inflessione e di altri parametri di progetto specifici della norma. Nel caso di aste continue, è possibile definire le condizioni di vincolo individuali e le eccentricità di ogni nodo intermedio delle singole aste. Uno speciale strumento FEA determina quindi i carichi critici e i momenti necessari per l'analisi di stabilità in queste situazioni.
Inoltre, con RFEM/RSTAB, è possibile considerare l'influenza del calcolo generale secondo l'analisi del secondo ordine. In alternativa si possono anche considerare gli effetti secondo l'analisi del secondo ordine dai coefficienti di amplificazione.
RF-/STEEL NTC-DF | Risultati
La prima finestra dei risultati mostra il massimo rapporto di progetto e l'analisi corrispondente per ogni caso, gruppo o combinazione di carico calcolata.
Le finestre seguenti mostrano tutti i risultati dettagliati ordinati per oggetti specifici nel menu ad albero estensibile. Tutti i risultati intermedi lungo le aste possono essere visualizzati in qualsiasi posizione. In questo modo, è possibile ripercorrere facilmente le modalità con le quali il modulo ha effettuato le singole verifiche.
I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. È possibile selezionare il contenuto della relazione e l'estensione in modo specifico per le singole verifiche.
