Module additionnel pour RFEM 5
RF-STEEL IS

• Vérification de la traction, de la compression, de la flexion, du cisaillement et des efforts internes combinés
• Analyse de stabilité pour le flambement par flexion et le déversement
• Détermination automatique des charges critiques de flambement et des moments critiques de flambement pour les applications de charge générales et les conditions d'appui à l'aide d'un programme MEF spécial (analyse des valeurs propres) intégré dans le module

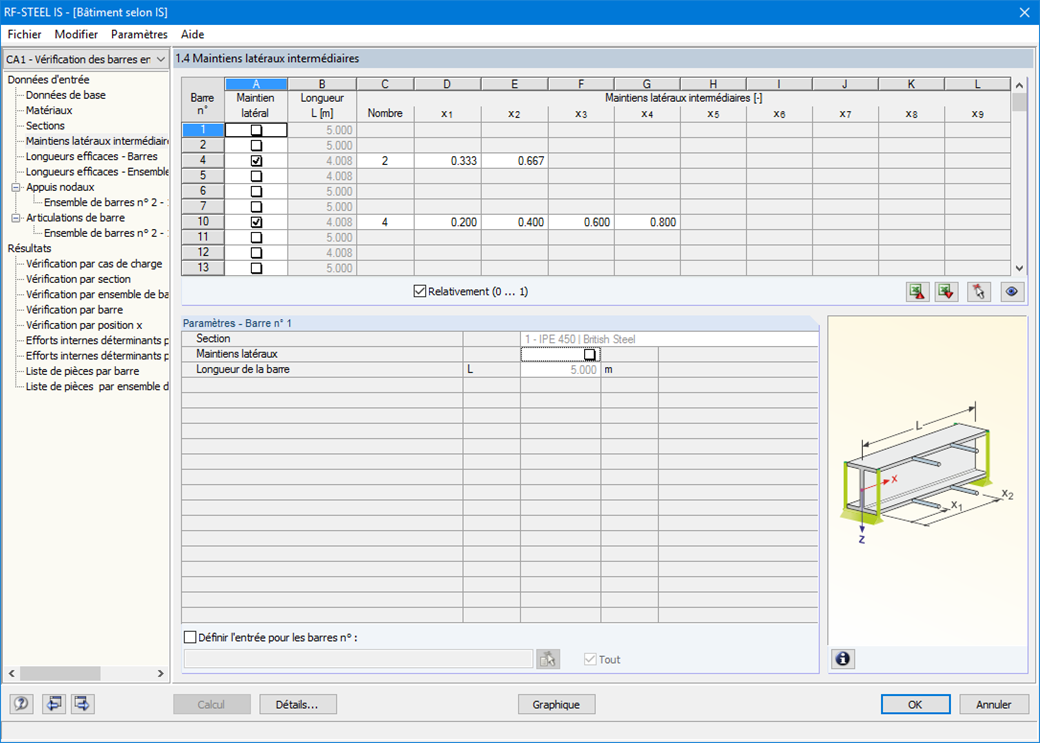

• Application facultative d'appuis latéraux discrets sur des poutres
• Classification automatique des sections (classe 1 à 3)
• Analyse des déformations (ELS)
• Optimisation de la section.
• Un large éventail de sections est disponible, telles que les sections laminées en I, les sections en C, les sections creuses rectangulaires, les cornières, les angles doubles (disposition de la semelle sur la semelle), les sections en T. Sections soudées : En I (symétrique et asymétrique autour de l'axe fort), les sections en U (symétriques autour de l'axe fort), les sections creuses rectangulaires (symétriques et asymétriques autour de l'axe fort), les cornières, les tuyaux ronds et les barres rondes
• Tableaux de résultats clairs
• Documentation détaillée des résultats avec des références des équations de vérification de la norme utilisée
• Diverses options de filtre et d'arrangement de résultats, y compris la liste des résultats par barre, section, position x ou cas de charge/combinaisons de charges/combinaisons de résultats
• Tableau des résultats de l'élancement de barre et des efforts internes déterminants
• Liste de pièces avec les spécifications de poids et de solide
• Intégration transparente dans RFEM/RSTAB
• Unités métriques et impériales

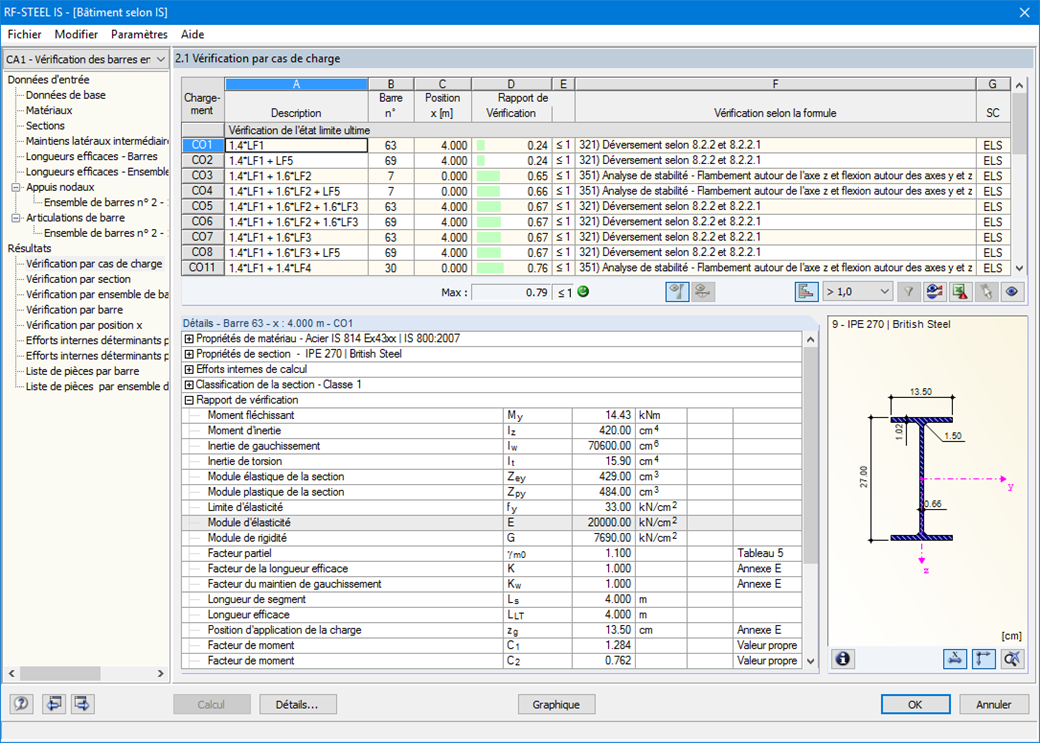

La première fenêtre de résultats montre le ratio maximal avec la vérification correspondante pour chaque cas de charge, combinaison de charges et de résultats.

Les fenêtres suivantes affichent les résultats détaillés, classés, filtrés par thème spécifique dans les menus arborescents. Tous les résultats intermédiaires le long des barres peuvent être affichés dans toute position. De cette manière, il est possible de contrôler facilement comment chacune des vérifications a été effectuée par le module.

Toutes ces données de module font partie du rapport d'impression de RFEM/RSTAB. Vous avez la possibilité de sélectionner le contenu du rapport et l'étendue souhaitée de la sortie pour les vérifications individuelles.
