Module additionnel STEEL NBR pour RSTAB 8

• Vérification de la traction, de la compression, de la flexion, du cisaillement, des efforts internes combinés et de la torsion
• Analyse de stabilité pour le flambement, le déversement et le flambement
• Application facultative d'appuis latéraux discrets sur des poutres
• Analyse des déformations (ELS)
• Optimisation d'une section
• Un large éventail de sections est disponible, telles que des profilés laminés en I, des profilés en U, des profilés creux rectangulaires, des cornières et des profilés en T. Sections soudées : En I (symétrique et asymétrique autour de l'axe fort), les sections en U (symétriques autour de l'axe fort), les sections creuses rectangulaires (symétriques et asymétriques autour de l'axe fort), les cornières, les tuyaux ronds et les barres rondes
• Tableaux de résultats clairs
• Documentation détaillée des résultats avec des références des équations de vérification de la norme utilisée
• Diverses options de filtre et d'arrangement de résultats, y compris la liste des résultats par barre, section, position x ou cas de charge/combinaisons de charges/combinaisons de résultats
• Tableau des résultats de l'élancement de barre et des efforts internes déterminants
• Liste de pièces avec les spécifications de poids et de solide
• Intégration transparente dans RFEM/RSTAB

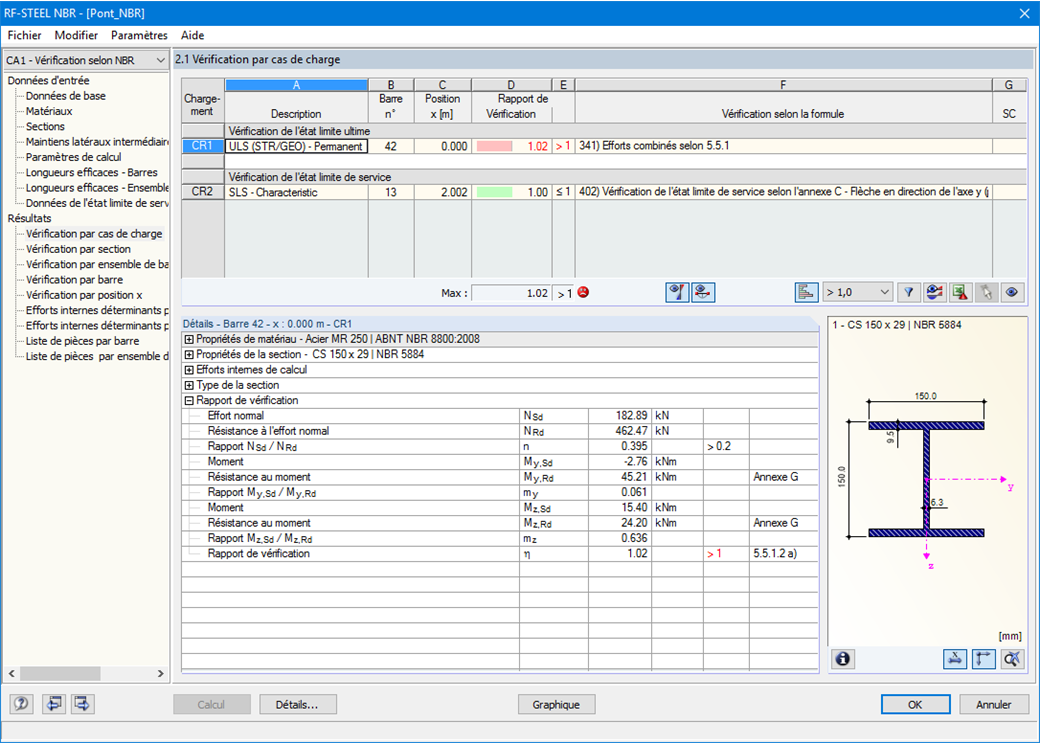

La première fenêtre de résultats montre le ratio maximal avec la vérification correspondante pour chaque cas de charge, combinaison de charges et de résultats.

Les fenêtres suivantes affichent les résultats détaillés, classés, filtrés par thème spécifique dans les menus arborescents. Tous les résultats intermédiaires le long des barres peuvent être affichés dans toute position. De cette manière, il est possible de contrôler facilement comment chacune des vérifications a été effectuée par le module.

Toutes ces données de module font partie du rapport d'impression de RFEM/RSTAB. Vous avez la possibilité de sélectionner le contenu du rapport et l'étendue souhaitée de la sortie pour les vérifications individuelles.
