RSTAB 8-Zusatzmodul STAHL NBR

• Bemessung auf Zug, Druck, Biegung, Schub, kombinierten Schnittgrößen und Torsion
• Stabilitätsnachweis für Biegeknicken, Drillknicken und Biegedrillknicken
• Möglichkeit einer diskreten seitlichen Stützung für Träger

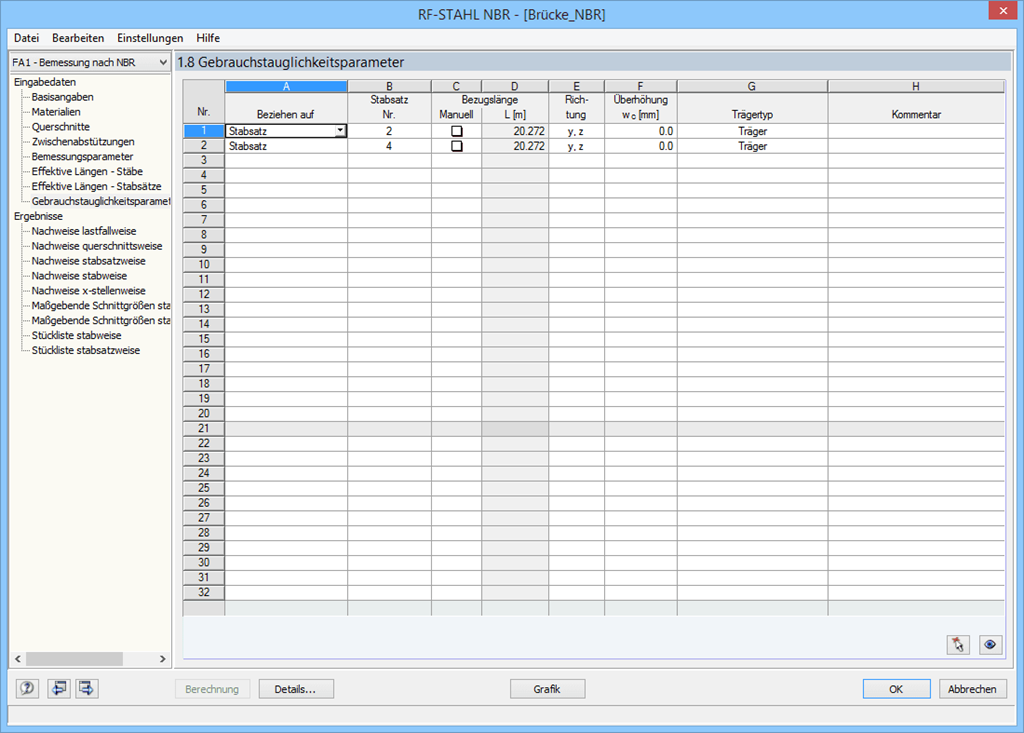

• Nachweis für Verformungen (Gebrauchstauglichkeit)
• Querschnittsoptimierung
• Große Auswahl an verfügbaren Querschnitten, wie z.B. gewalzte I-Profile, U-Profile, Rechteck-Hohlprofile, Winkel, T-Profile. Schweißprofile: I-förmig (symmetrisch und unsymmetrisch um die starke Achse), U-Profile (symmetrisch um die starke Achse), Rechteck-Hohlprofile, Winkel, Rundrohre, Rundstäbe
• Klar gegliederte Ergebnistabellen
• Umfassende Ergebnisdokumentation mit Verweisen auf verwendete Nachweisgleichungen aus der Norm
• Vielseitige Filter- und Sortieroptionen für Ergebnisse inklusive Auflistung stabweise, querschnittweise, x-stellenweise oder nach Lastfällen / Lastkombinationen / Ergebniskombinationen
• Ergebnistabelle für Stabschlankheiten und maßgebenden Schnittgrößen
• Stückliste mit Gewichts- und Volumenangaben
• Nahtlose Integration in RFEM/RSTAB

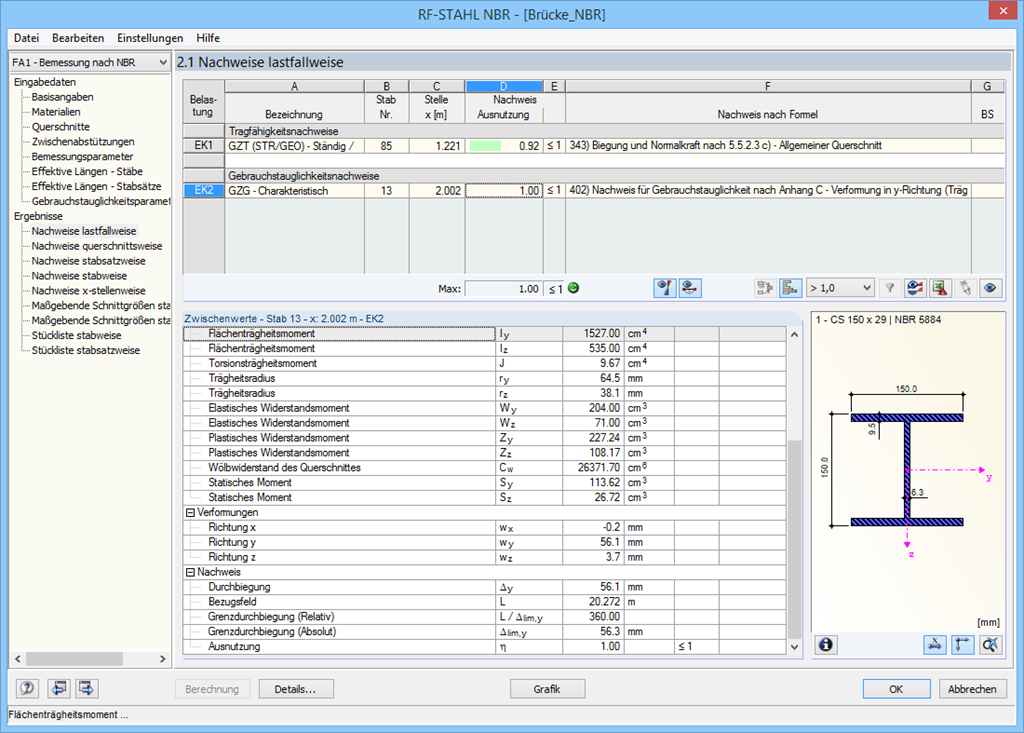

In der ersten Ergebnistabelle erhält man den maximalen Ausnutzungsgrad mit zugehörigen Nachweis pro bemessenem Lastfall (Lastkombination / Ergebniskombination).

In den weiteren Ergebnistabellen werden alle Detailergebnisse thematisch in erweiterbaren Baummenüs aufgeführt. Alle Zwischenergebnisse entlang der Stäbe können an jeder Stelle abgelesen werden. Dadurch kann genau nachvollzogen werden, wie das Modul die einzelnen Nachweise führt.

Die gesamten Moduldaten sind Teil des RFEM/RSTAB-Ausdruck­protokolls. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe für die einzelnen Nachweise lassen sich gezielt selektieren.
