RS STEEL NBR: Verifica di aste secondo ABNT NBR 8800

Modulo aggiuntivo per RSTAB 8

Come posso aiutarti?

Hai domande sui prodotti Dlubal o hai bisogno di assistenza nella scelta del giusto per il tuo progetto?

Sono qui per aiutarti. Puoi contattarmi facilmente attraverso le opzioni di contatto fornite di seguito.

Non vedo l'ora di sentirti!

Dott. Ing. Fabio Borriello

CEO di Dlubal Software Srl e Support/Sales Manager

+39 051 9525 443

[email protected] Fai una domanda

Prezzi

modulo aggiuntivo RSTAB 8 STEEL NBR

Il modulo aggiuntivo STEEL NBR verifica aste e set di aste per lo stato limite ultimo e di esercizio secondo la norma ABNT NBR 8800:2008 (norma brasiliana).

Progettazione di aste secondo la norma brasiliana ABNT NBR 8800:2008

Totale voci: 3

RFEM/RSTAB-Zusatzmodul RF-/STAHL NBR | Bemessung von Stahlstäben nach ABNT NBR 8800:2008

RF-STEEL NBR | Caratteristiche

Verifica di trazione, compressione, flessione, taglio, forze interne combinate e torsione
Analisi di stabilità per instabilità flessionale, instabilità torsionale e instabilità flesso-torsionale
Applicazione opzionale di vincoli laterali discreti alle travi
Analisi degli spostamenti generalizzati (esercizio)
ottimizzazione della sezione trasversale
Ampia gamma di sezioni trasversali disponibili, come sezioni a I laminate, sezioni a U, sezioni cave rettangolari, angolari, sezioni a T. Sezioni saldate: A forma di I (simmetrica e asimmetrica attorno all'asse maggiore), sezioni a canale (simmetriche attorno all'asse maggiore), sezioni cave rettangolari (simmetriche e asimmetriche attorno all'asse maggiore), angolari, tubi tondi e barre tonde
Ampia libreria di sezioni trasversali, come ad esempio sezioni ad I, ad U, sezioni cave rettangolari, sezioni quadrate, angolari con lati uguali e disuguali, barre piatte e tonde
Documentazione dettagliata dei risultati compresi i riferimenti alle equazioni di progetto della norma utilizzata
Varie opzioni di filtro e ordinamento dei risultati, inclusi elenchi di risultati per asta, sezioni trasversali, posizione x o per caso di carico, combinazione di carico e di risultati
Tabella dei risultati della snellezza dell'asta e delle forze interne determinanti
Elenco delle parti con specifiche del peso e dei solidi
Integrazione continua con RFEM/RSTAB

Lavorare con RF-/STEEL NBR

È necessario inserire i dati del materiale, del carico e della combinazione in RFEM/RSTAB in conformità con il concetto di progetto specificato dalla norma brasiliana ABNT NBR 8800:2008. La libreria dei materiali di RFEM/RSTAB contiene già i materiali pertinenti.

Con RF-/STEEL NBR, per prima cosa si scelgono le aste ed aste continue che si vogliono analizzare, e poi i casi di carico, le combinazioni di carico e le combinazioni di risultati.

Negli step successivi, è possibile modificare le impostazioni predefinite per i vincoli esterni laterali intermedi e le lunghezze libere di inflessione.

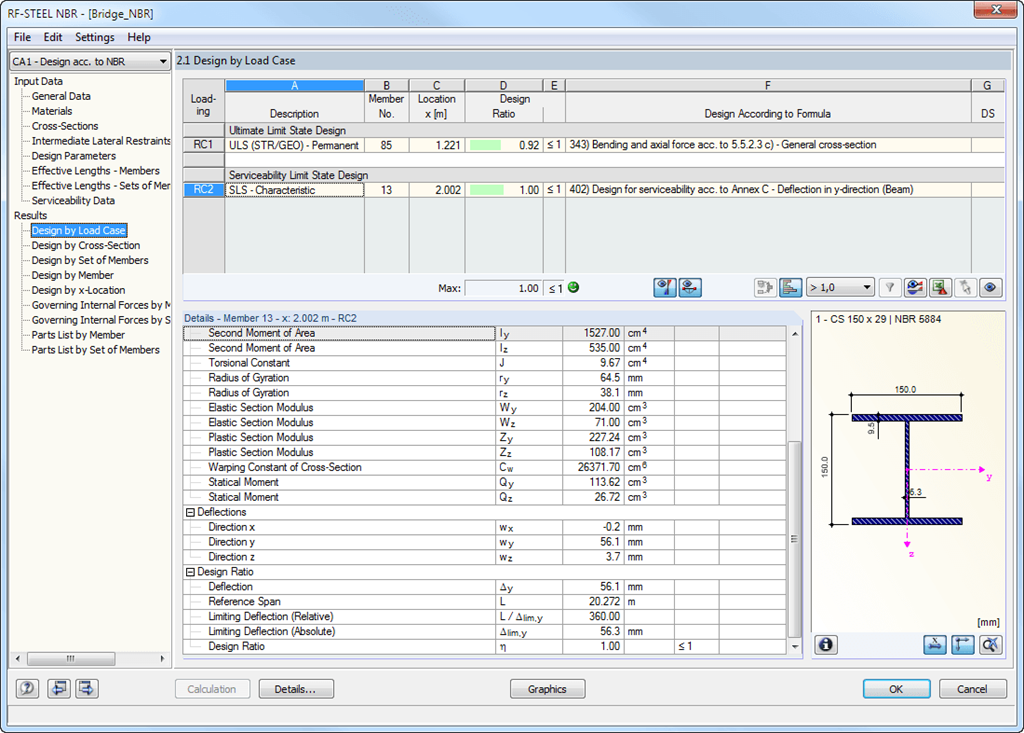

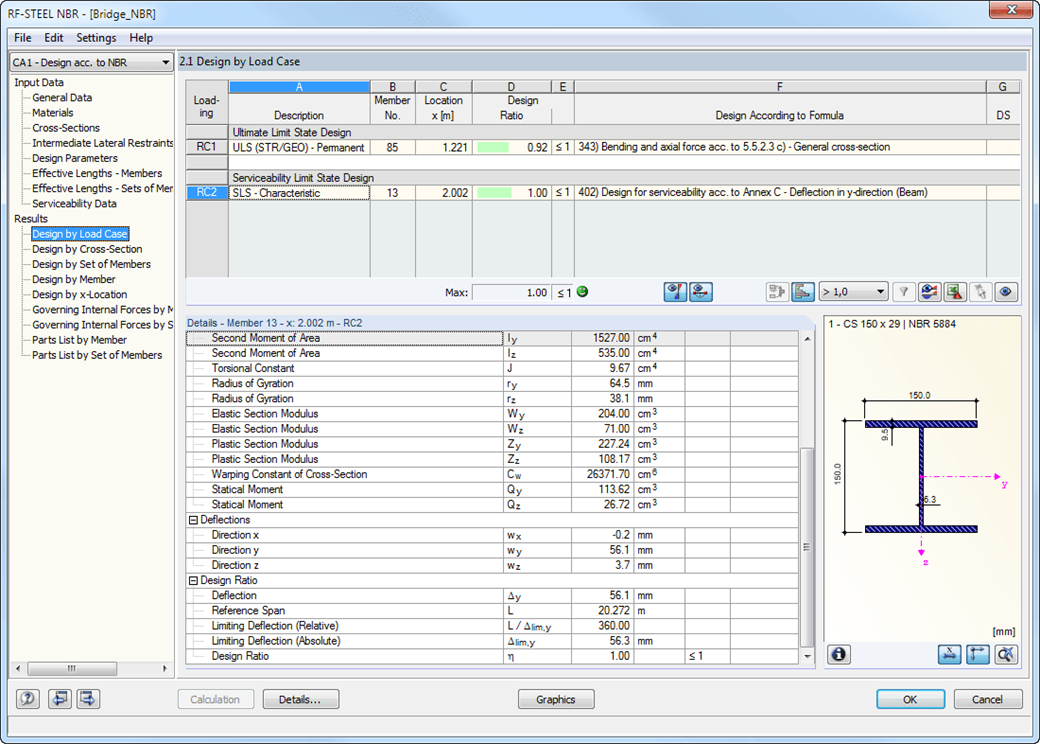

RF-STEEL NBR | Risultati

La prima finestra dei risultati mostra il massimo rapporto di progetto e l'analisi corrispondente per ogni caso, gruppo o combinazione di carico calcolata.

Le finestre seguenti mostrano tutti i risultati dettagliati ordinati per oggetti specifici nel menu ad albero estensibile. Tutti i risultati intermedi lungo le aste possono essere visualizzati in qualsiasi posizione. In questo modo, è possibile ripercorrere facilmente le modalità con le quali il modulo ha effettuato le singole verifiche.

I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. È possibile selezionare il contenuto della relazione e l'estensione in modo specifico per le singole verifiche.

Webshop

Configura il tuo pacchetto di programmi personalizzato e scopri tutti i prezzi online!

Vai al webshop

Calcola il tuo prezzo

Prodotto

Tipo di acquisto

Quantità

1.930,00 USD

Contratto di servizio

+0,00 USD

Importo totale 1.930,00 USD

Il prezzo è valido per Stati Uniti.
