Module additionnel pour RSTAB 8
STEEL SIA

• Vérification des barres et des ensembles de barres pour les actions de compression, de flexion, de cisaillement et combinées
• Analyse de stabilité au flambement et au déversement
• Détermination automatique des charges critiques de flambement et des moments critiques de flambement pour les applications de charge générales et les conditions d'appui à l'aide d'un programme MEF spécial (analyse des valeurs propres) intégré dans le module
• Application facultative d'appuis latéraux discrets sur des poutres
• Classification automatique des sections (classe 1 à 4)
• Analyse des déformations (ELS)
• Optimisation d'une section
• Un large éventail de sections disponibles, telles que des profilés en I laminés, est disponible. sections en U ; sections en T ; angles ; des sections creuses rectangulaires et circulaires; barres rondes ; sections symétriques et asymétriques, paramétriques en I, en T et en angle; cornières doubles
• Importation facultative des longueurs de flambement à partir de RF-STABILITY/RSBUCK
• Documentation détaillée des résultats avec des références des équations de vérification de la norme utilisée
• Diverses options de filtre et d'arrangement de résultats, y compris la sortie des résultats par barre, section, position x ou cas de charge/combinaisons de charges/résultats
• Tableau des résultats de l'élancement de barre et des efforts internes déterminants
• Liste de pièces avec les spécifications de poids et de solide

Pour l'évaluation des résultats, des tableaux de résultats clairement organisés sont disponibles. La première fenêtre de résultats montre le ratio maximal avec la vérification correspondante pour chaque cas de charge, combinaison de charges et de résultats.

Les fenêtres suivantes affichent les résultats détaillés, classés, filtrés par thème spécifique dans les menus arborescents. Tous les résultats intermédiaires le long des barres peuvent être affichés dans toute position. De cette manière, il est possible de contrôler facilement comment chacune des vérifications a été effectuée par le module.

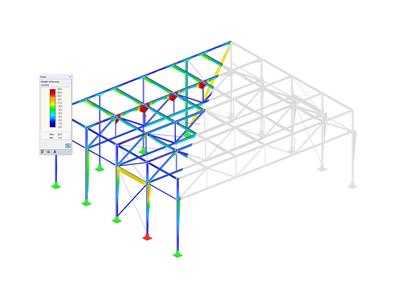

Toutes ces données de module font partie du rapport d'impression de RFEM/RSTAB. Vous avez la possibilité de sélectionner le contenu du rapport et l'étendue souhaitée de la sortie pour les vérifications individuelles. L'affichage graphique des résultats des critères de vérification décisifs dans RFEM/RSTAB permet d'avoir un aperçu rapide de l'utilisation des différents composants de la structure.
