RSTAB 8-Zusatzmodul
STAHL SIA

Das Zusatzmodul STAHL SIA führt die Nachweise im Grenzzustand der Tragfähigkeit und Gebrauchstauglichkeit für Stäbe und Stabzüge nach den Schweizer Normen SIA 263:2013 oder SIA 263:2003.

Bemessung von Stäben aus Stahl nach SIA 263 (Schweizer Norm)

Gesamtanzahl: 3

RF-/STAHL SIA | Leistungsmerkmale

Bemessung von Stäben und Stabzügen auf Druck, Biegung, Schub und kombinierte Beanspruchungen
Stabilitätsnachweise für Knicken und Biegedrillknicken
Automatische Ermittlung der kritischen Knicklasten und des kritischen Biegedrillknickmomentes über ein spezielles integriertes FEM-Programm (Eigenwertermittlung) für allgemeine Belastung und Lagerungsbedingungen
Möglichkeit einer diskreten seitlichen Stützung für Träger
Automatische Querschnittsklassifizierung (Klasse 1 bis 4)
Nachweis für Verformungen (Gebrauchstauglichkeit)
Querschnittsoptimierung
Große Auswahl an verfügbaren Profilen wie z.B. gewalzte I-Profile, U-Profile, T-Profile, Winkel, rechteckige und runde Hohlprofile, Rundstähle, symmetrische und unsymmetrische, parametrische I-, T- und Winkelprofile, Doppelwinkel
Import-Option für Knicklängen vom Zusatzmodul RF-STABIL/RSKNICK
Umfassende Ergebnisdokumentation mit Verweisen auf verwendete Nachweisgleichungen aus der Norm
Vielseitige Filter- und Sortieroptionen für Ergebnisse inklusive Auflistung stabweise, querschnittweise, x-stellenweise oder nach Lastfällen / Lastkombinationen / Ergebniskombinationen
Ergebnistabelle für Stabschlankheiten und maßgebenden Schnittgrößen
Stückliste mit Gewichts- und Volumenangaben

Arbeiten mit RF-/STAHL SIA

Die Eingaben in RFEM/RSTAB bezüglich Material, Lasten und Kombinationen müssen dem Bemessungskonzept der SIA 263 entsprechend eingegeben sein.

In der RFEM/RSTAB-Materialbibliothek sind die passenden Materialien für SIA bereits enthalten. RFEM/RSTAB ermöglicht eine automatische Erzeugung der passenden Kombinationen nach SIA 260. Alle Kombinationen können aber auch manuell in RFEM/RSTAB erzeugt werden.

Im Modul RF-/STAHL SIA wählt man neben den zu bemessenden Stäben und Stabzügen zunächst die zu bemessenden Lastfälle, Last- und Ergebniskombinationen aus. In den nächsten Schritten können die voreingestellten Definitionen für seitliche Zwischenlager und Knicklängen angepasst werden.

Bei der Verwendung von Stabzügen können an jedem Zwischenknoten der Einzelstäbe individuelle Lagerbedingungen und Exzentrizitäten definiert werden. Ein spezielles FEM-Tool bestimmt programmintern dann die kritischen Lasten und Momente, die für den Stabilitätsnachweis für diese Situationen benötigt werden.

RF-/STAHL SIA | Ergebnisausgabe

Zur Ergebnisauswertung werden übersichtliche, klar strukturierte Tabellen zur Verfügung gestellt. In der ersten Ergebnistabelle erhält man den maximalen Ausnutzungsgrad mit zugehörigen Nachweis pro bemessenem Lastfall (Lastkombination / Ergebniskombination).

In den weiteren Ergebnistabellen werden alle Detailergebnisse thematisch in erweiterbaren Baummenüs aufgeführt. Alle Zwischenergebnisse entlang der Stäbe können an jeder Stelle abgelesen werden. Dadurch kann genau nachvollzogen werden, wie das Modul die einzelnen Nachweise führt.

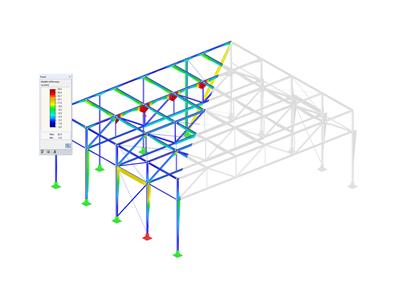

Die gesamten Moduldaten sind Teil des RFEM/RSTAB-Ausdruckprotokolls. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe für die einzelnen Nachweise lassen sich gezielt selektieren. Eine grafische Ergebnisdarstellung des maßgebenenden Nachweiskriteriums in RFEM/RSTAB ermöglicht einen schnellen Überblick über die Ausnutzung der einzelnen Bauteile.
