moduł dodatkowy RSTAB 8
STEEL SIA (en)

• Wymiarowanie prętów i zbiorów prętów dla ściskania, zginania, ścinania i oddziaływań złożonych
• Analiza stateczności dla wyboczenia i zwichrzenia
• Automatyczne określanie krytycznych obciążeń wyboczeniowych i krytycznych momentów wyboczeniowych dla ogólnych obciążeń i warunków podparcia za pomocą specjalnego programu MES (analizy wartości własnych) zintegrowanego w module
• Możliwość zastosowania oddzielnych podpór bocznych do belek
• Automatyczna klasyfikacja przekroju (klasa 1-4)
• Analiza deformacji (użytkowalność)
• Optymalizacja przekroju
• Szeroki wybór dostępnych przekrojów, takich jak np. dwuteowniki walcowane; ceowniki; teowniki; kątowniki; profile zamknięte prostokątne i okrągłe; pręty okrągłe; przekroje symetryczne i niesymetryczne, parametryczne przekroje dwuteowe, teowe, kątowniki; podwójne kątowniki
• Opcjonalny import długości wyboczeniowych z RF-STABILITY/RSBUCK
• Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
• Różne opcje filtrowania i sortowania wyników, w tym listy wyników według prętów, przekrojów, miejsc x lub przypadków obciążeń, kombinacji obciążeń i kombinacji wyników
• Tabela wyników dla smukłości pręta i głównych sił wewnętrznych
• Wykaz części z parametrami masy i masy

Aby umożliwić analizę wyników, dostępne są przejrzyście ułożone tabele wyników. Pierwsza tabela przedstawia maksymalne stopnie wykorzystania wraz z odpowiednim wykorzystaniem dla każdego obliczanego przypadku, grupy i kombinacji obciążeń.

Kolejne tabele pokazują wszystkie szczegółowe wyniki posegregowane według określonych kryteriów w rozwijanych elementach menu. Wszystkie wyniki pośrednie wzdłuż prętów można wyświetlić w dowolnym miejscu. W ten sposób można łatwo prześledzić, jak w module zostały przeprowadzone poszczególne obliczenia.

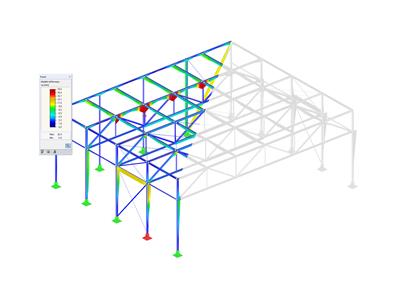

Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych. Graficzne przedstawienie wyników głównych kryteriów obliczeniowych w programie RFEM/RSTAB umożliwia szybki przegląd stopni wykorzystania poszczególnych elementów konstrukcyjnych.
