Přídavný modul pro RSTAB 8
STEEL SIA

Přídavný modul STEEL SIA provádí posouzení mezního stavu únosnosti a použitelnosti pro pruty a sady prutů podle švýcarských norem SIA 263:2013 nebo SIA 263:2003.

Posouzení ocelových prutů podle SIA 263 (švýcarská norma)

Celkový počet: 3

RF-STEEL SIA | Základní funkce

Posouzení prutů a sad prutů na tah, tlak, ohyb, smyk, kombinované vnitřní síly
Stabilitní analýza pro vzpěr a klopení
Automatické určení kritických sil a kritického momentu pro prostorový vzpěr u obecně působících zatížení a podporových podmínek pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
Možnost použití příčných podpor jednotlivých nosníků
Automatická klasifikace průřezů (třída 1-4)
Posouzení mezního stavu použitelnosti (průhyb)
Optimalizace průřezu
Široká škála dostupných průřezů, jako jsou válcované I-profily; U-profily; T-profily; úhelníky; obdélníkové a kruhové duté průřezy; kruhové tyče; symetrické a nesymetrické, parametrické I-, T- a úhelníky; dvojité úhly
Možnost importu vzpěrných délek z přídavného modulu RF-STABILITY/RSBUCK
Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
Různé možnosti filtrování a uspořádání výsledků, včetně výsledků seřazených po prutech, po průřezech, po místech x nebo zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
Tabulka výsledků pro štíhlosti prutů a rozhodující vnitřní síly
Výkaz materiálu včetně údajů o hmotnosti a objemu

Práce s RF-/STEEL SIA

Údaje o materiálu, zatíženích a kombinacích zatížení je třeba zadat v programu RFEM/RSTAB v souladu s koncepcí posouzení podle SIA 263.

Databáze materiálů v programu RFEM/RSTAB již obsahuje příslušné materiály pro SIA. Program RFEM/RSTAB umožňuje automaticky vytvářet odpovídající kombinace zatížení podle SIA 260. Všechny kombinace lze také vytvořit ručně v programu RFEM/RSTAB.

Přídavný modul RF-/STEEL SIA vyžaduje posouzení prutů a sad prutů, zatěžovacích stavů, kombinací zatížení a kombinací výsledků. V dalších krocích můžete upravit přednastavené hodnoty příčných mezilehlých podpor a vzpěrných délek.

V případě sledu prutů je možné definovat individuální podporové podmínky a excentricity každého vnitřního uzlu jednotlivých prutů. Speciální nástroj MKP pak stanoví kritická zatížení a momenty potřebné pro posouzení stability v těchto situacích.

RF-STEEL SIA | Výsledky

Pro vyhodnocení výsledků jsou k dispozici přehledné tabulky výsledků. První tabulka výsledků zobrazuje maximální využití a odpovídající využití pro každý posuzovaný zatěžovací stav (kombinaci zatížení/výsledků).

Další tabulky výsledků zahrnují všechny podrobné výsledky, seřazené podle různých kritérií a rozbalovací stromové nabídky se všemi detaily posouzení. Všechny mezivýsledky podél prutů lze zobrazit na libovolném místě. Takto lze snadno vysledovat, jakým způsobem probíhala jednotlivá posouzení v modulu.

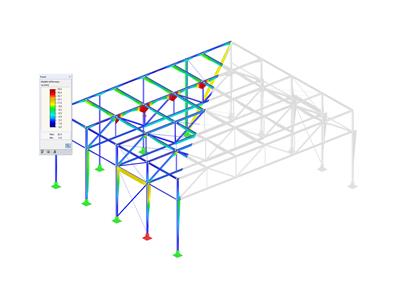

Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu i požadovaný rozsah výstupních dat pro jednotlivá posouzení lze podrobně nastavit. Grafické zobrazení výsledků rozhodujících kritérií posouzení v programu RFEM/RSTAB poskytuje rychlý přehled o využití jednotlivých konstrukčních prvků.
