Module additionnel STEEL pour RSTAB 8

STEEL effectue une analyse générale des contraintes en calculant les contraintes existantes et en les comparant aux contraintes limites.

Les contraintes maximales des barres et des ensembles de barres sont déterminées lors de l'analyse des contraintes. Les efforts internes déterminants sont également documentés pour chaque barre. Il est également possible d'optimiser automatiquement les sections ou les épaisseurs, y compris l'export des sections ou des épaisseurs de surface modifiées vers RSTAB 8.

Analyses de contraintes de barre

Nombre total d'articles : 4

RFEM/RSTAB-Zusatzmodul RF-/STAHL SP | Bemessung von Stahlstäben nach SP 16.13330.2011

RF-/STEEL | Fonctionnalités

Analyse générale des contraintes
Importation automatique des efforts internes depuis RFEM/RSTAB
Sortie graphique et numérique complète des contraintes et des rapports de contraintes dans RFEM/RSTAB
Nombreuses options de personnalisation pour la sortie graphique
Vérification flexible dans différents cas de calcul
Tableaux de résultats explicites pour un aperçu rapide suite à la vérification
Productivité optimale grâce à la quantité minimale de données d'entrée requises
Flexibilité grâce aux options de paramétrage détaillées pour les principes de base et le champ d'action du calcul

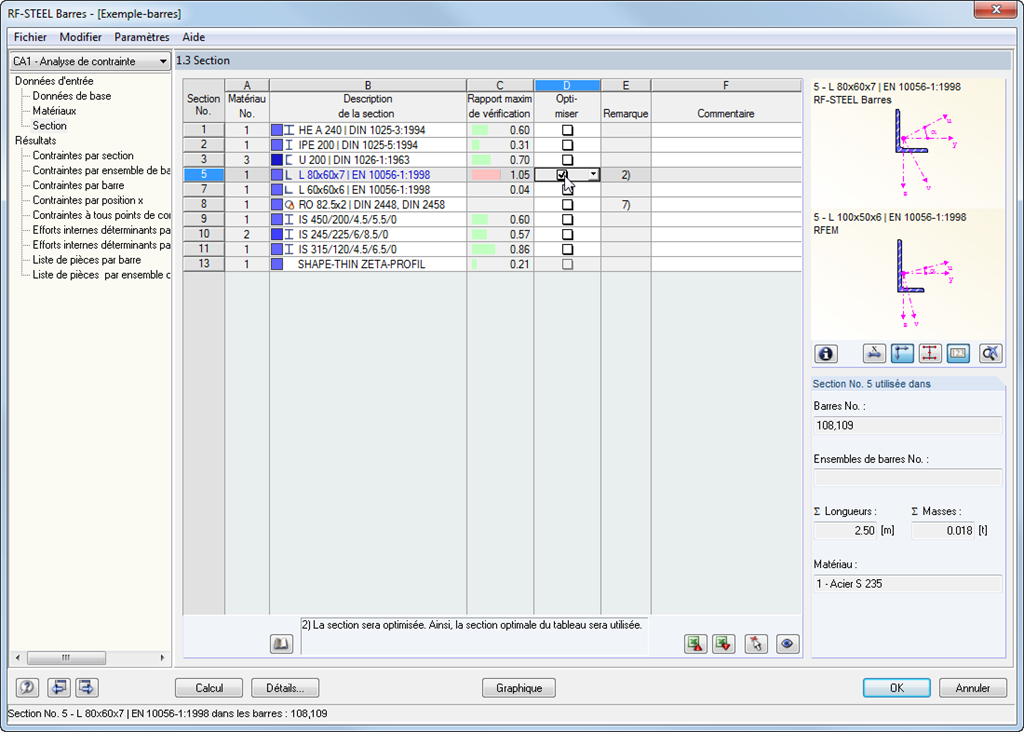

Optimierungsmöglichkeit von Querschnitten

Fonctionnalités de RF-/STEEL Members

Optimisation de la section.
Option de transfert des sections optimisées vers RFEM/RSTAB
Vérification de toute section à parois minces de SHAPE-THIN
Représentation du diagramme des contraintes sur une section
Détermination des contraintes normales, équivalentes et de cisaillement
Sortie des éléments de contrainte pour les efforts internes individuelles
Représentation détaillée des contraintes dans tous les points de contrainte
Détermination du Δσ maximal pour chaque point de contrainte (par exemple pour la vérification de la fatigue)
Cartographie des résultats de contraintes et des rapports de calcul pour un aperçu rapide des zones critiques ou surdimensionnées
Listes de pièces et quantités de matériaux nécessaires

RF-/STEEL | Données d'entrée

Les surfaces, barres, ensembles de barres, matériaux, épaisseurs de surface et sections sont prédéfinis pour faciliter l'entrée des données. Il est possible de sélectionner les éléments graphiquement à l'aide de la fonction [Sélectionner]. Vous avez accès aux bibliothèques globales des matériaux et des sections.

Les cas de charge, les combinaisons de charge et de résultats se combinent indépendamment pour différents cas de vérification.

En combinant des éléments de surface et de barre et les locations spécifiques de conception de la structure séparément, il est possible de modéliser et de vérifier uniquement les parties de la structure, telles que les assemblages de portique. Les autres parties du modèle peuvent être calculées à l'aide d'analyses de barre.

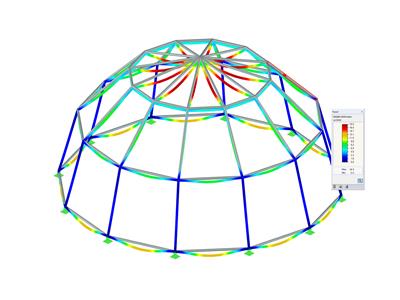

Résultats en couleur dans le graphique RFEM - Barres

Grafische Darstellung der Vergleichsspannung an Flächen

RF-/STEEL | résultats

Après la vérification, les contraintes et les rapports maximaux sont répertoriés en fonction des sections, des barres/surfaces, des ensembles de barres ou des positions x En plus des valeurs de résultat tabulaires, le graphique de la section correspondante avec les points de contrainte, le diagramme des contraintes et les valeurs est également affiché. Le ratio de calcul peut être affiché pour tout type de contrainte. La position actuelle est indiquée dans le modèle de RFEM/RSTAB.

En plus de l'évaluation des résultats dans les fenêtres, il est possible de représenter les contraintes et les rapports de contraintes graphiquement dans la fenêtre de travail RFEM/RSTAB. Les couleurs et les valeurs affectées dans le panneau peuvent être ajustées de manière appropriée.

Les diagrammes affichant la répartition des résultats sur la barre ou sur l'ensemble de barres permettent une évaluation ciblée. De plus, vous avez la possibilité d'ouvrir la boîte de dialogue de chaque position de calcul pour vérifier les propriétés de section correspondantes et les composants de contrainte au niveau de chaque point de contrainte. Le graphique incluant tous les détails de vérification peut être imprimé.
