Analisi delle tensioni di aste
RF-/STEEL | Caratteristiche
- Analisi generale delle tensioni
- Importazione automatica delle forze interne da RFEM/RSTAB
- Output grafico e numerico delle tensioni e dei rapporti di tensione in RFEM/RSTAB
- Ampia gamma di opzioni di personalizzazione per l'output grafico
- Flessibilità progettuale con l'uso di differenti casi di progetto
- Tabelle dei risultati disposte in modo chiaro per una rapida panoramica dopo la verifica
- Elevata produttività grazie alla quantità minima di dati di input richiesti
- Flessibilità dovuta ad impostazioni dettagliate per calcoli di base ed estesi
Caratteristiche di RF-STEEL Members

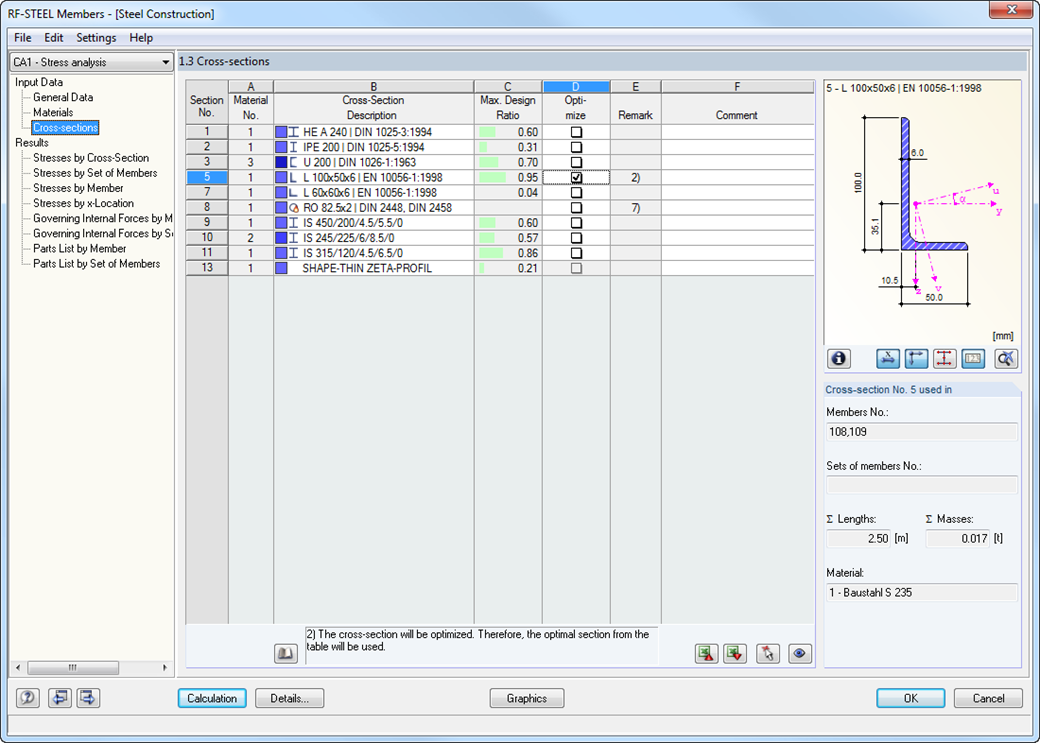

- ottimizzazione della sezione trasversale
- Trasferimento di sezioni ottimizzate a RFEM/RSTAB
- Verifica di qualsiasi sezione trasversale in parete sottile da SHAPE-THIN
- Rappresentazione di un diagramma delle tensioni su una sezione
- Determinazione delle tensioni normali e di taglio
- Output delle componenti di tensione per particolari tipi di forze interne
- Rappresentazione dettagliata delle tensioni in tutti i punti di tensione
- Determinazione del Δσ più grande per ogni punto di tensione (ad esempio, per la verifica a fatica)
- Visualizzazione a colori delle tensioni e dei rapporti di progetto per una rapida panoramica delle zone critiche o sovradimensionate
- Lista delle parti e determinazione delle masse
RF-/STEEL | Input

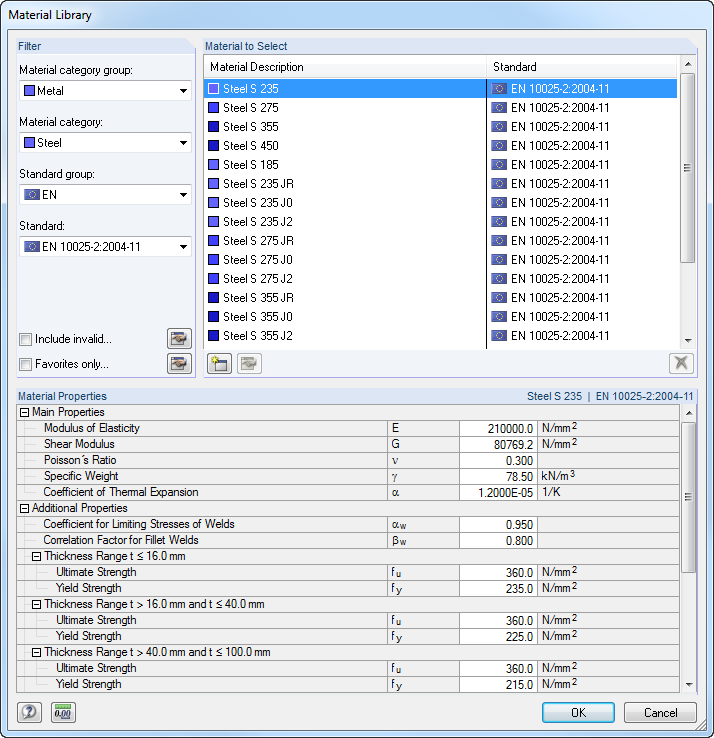

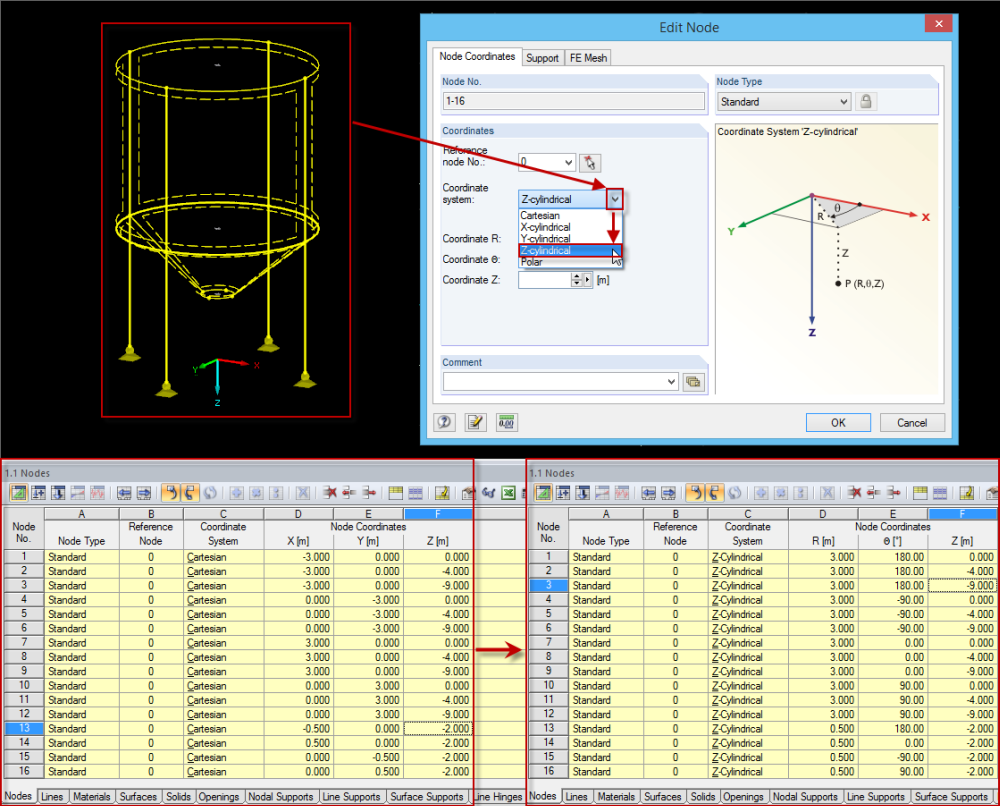

Per facilitare l'immissione dei dati, sono preimpostate superfici, aste, set di aste, materiali, spessori delle superfici e sezioni trasversali. Quasi ovunque, è possibile utlizzare la funzione [Scegli] del programma per selezionare gli elementi graficamente Inoltre, è possibile accedere alle librerie generali dei materiali e delle sezioni trasversali.
I casi di carico, le combinazioni di carico e di risultati possono essere combinati in vari casi di progetto a seconda delle proprie necessità
La combinazione di elementi di superficie e di aste e progetti separati consente di modellare e analizzare solo le parti critiche, come i giunti del telaio, utilizzando gli elementi di superficie. Le altre parti del modello possono essere progettate utilizzando l'analisi delle aste.
RF-/STEEL | Risultati
Dopo il calcolo, le tensioni massime e i rapporti di tensione vengono visualizzati ordinati per sezioni, aste/superfici, set di aste o posizioni x. Oltre ai valori dei risultati tabellari, viene visualizzato anche il grafico della sezione trasversale corrispondente con punti di tensione, diagramma delle tensioni e valori. Il tasso di lavoro può essere correlato a qualsiasi tipo di tensione. La posizione corrente mente attiva viene evidenziata anche nel modello di analisi di RFEM/RSTAB.

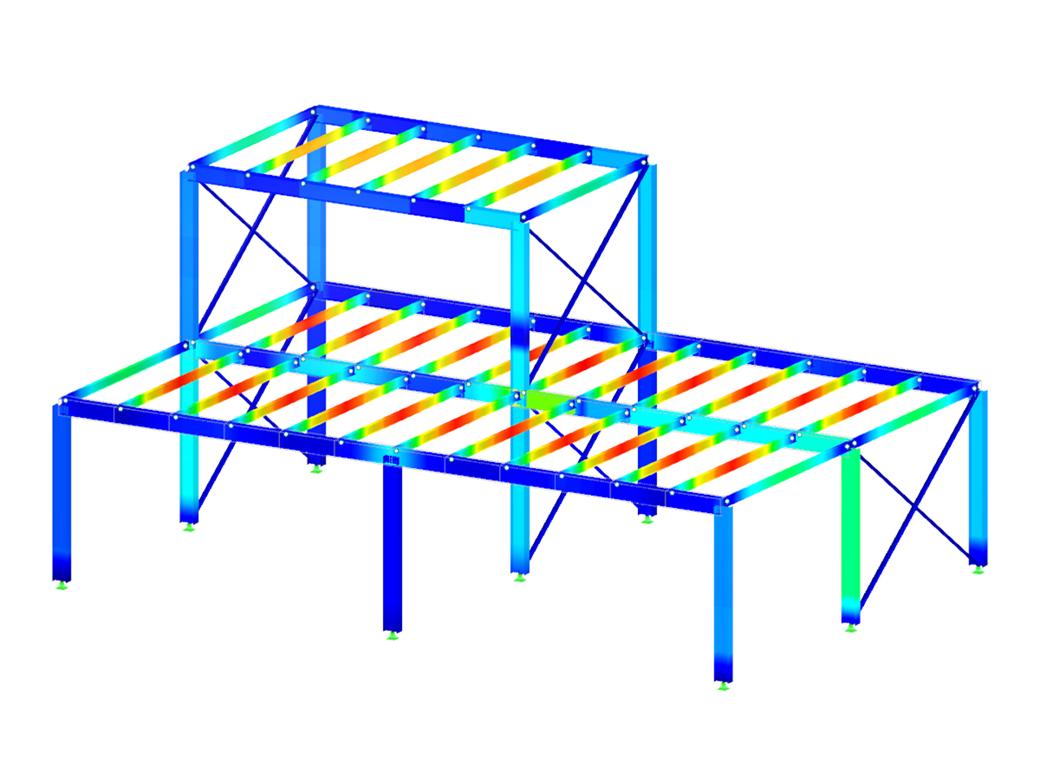

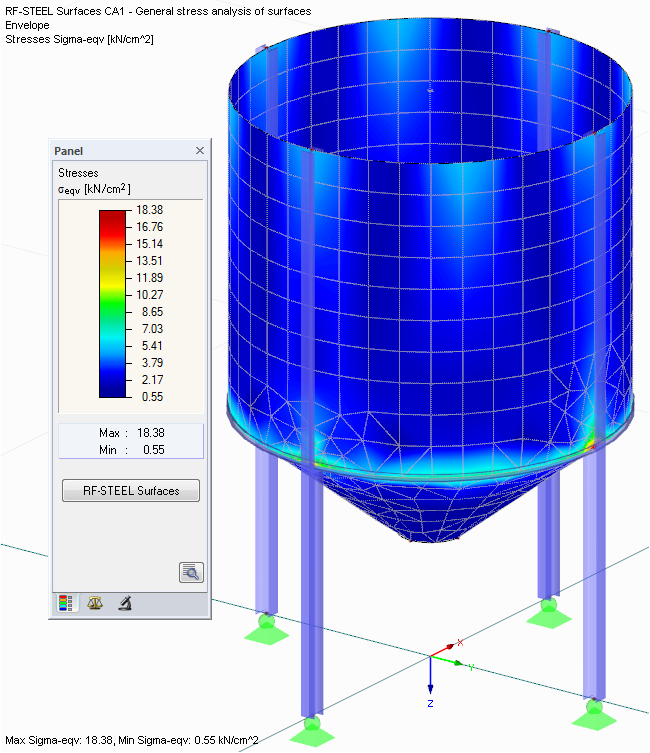

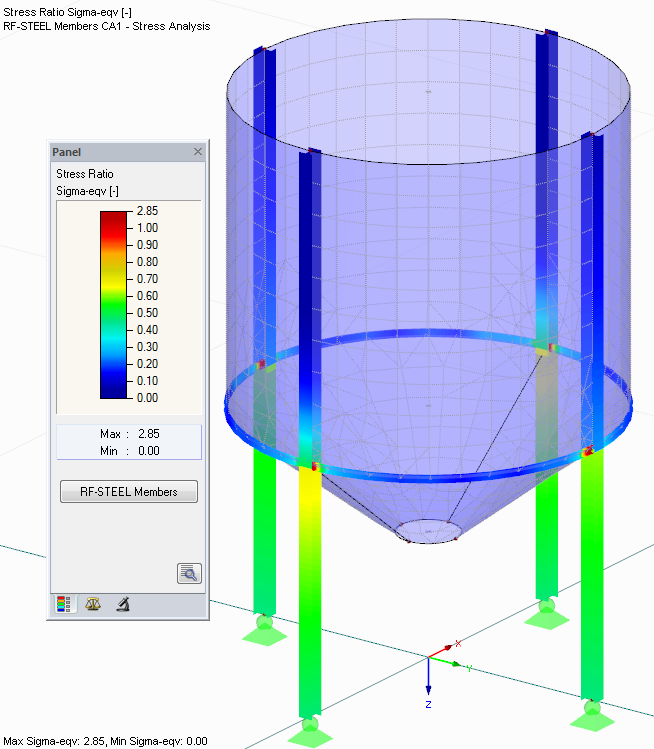

Oltre ai valori dei risultati delle tabelle, è possibile rappresentare le tensioni ed i rapporti di tensione graficamente nella finestra di lavoro di RFEM/RSTAB. I colori e i valori assegnati nel pannello possono essere appropriatamente modificati.
I diagrammi, mostranti i risultati sulle aste o sui set di aste, consentono di effettuare ulteriori specifiche valutazioni. Inoltre, è possibile aprire la rispettiva finestra di dialogo di ogni posizione di progetto per verificare le proprietà della sezione rilevanti per la progettazione e le componenti di tensione di qualsiasi punto di tensione. È possibile stampare il grafico corrispondente, compresi tutti i dettagli del progetto.
