Расчёт напряжений стержней
RF-/STEEL | Характеристики
- Расчет основных напряжений
- Автоматический импорт внутренних сил из RFEM/RSTAB
- Полные графические и численные результаты напряжений и расчетных соотношений в RFEM/RSTAB
- Широкий спектр возможностей настройки графического вывода
- Гибкий расчет в различных расчетных состояниях
- Наглядные таблицы результатов для быстрого обзора после расчета
- Высокая производительность благодаря минимальному количеству необходимых входных данных
- Широкие возможности настройки данных для расчёта
Характеристики RF-/STEEL Members
- Оптимизация сечения
- Передача оптимизированных сечений в RFEM/RSTAB
- Расчет любых тонкостенных сечений из SHAPE-THIN
- Изображение диаграммы напряжений на сечении
- Определение нормальных, касательных и эквивалентных напряжений
- Результаты напряжений по отдельным типам внутренних сил
- Подробное изображение напряжений во всех точках напряжений
- Определение наибольшего Δσ для каждой точки напряжений (например, для расчета на усталость)
- Цветное изображение напряжений и расчетных соотношений для быстрого обзора критических или избыточных зон
- Спецификация изделий и определение массы
RF-/STEEL | Ввод данных
Для облегчения ввода данных, предварительно заданы поверхности, стержни, блоки стержней, материалы, толщины поверхностей и сечения. Можно выбрать элементы графически при помощи функции [Выбрать]. Программа предоставляет доступ к глобальным базам данных материалов и сечений.
Загружения, сочетания нагрузок и расчетные сочетания могут комбинироваться в различных случаях расчета.
Сочетание элементов поверхностей и стержней и отдельных расчетов позволяет моделировать и анализировать только критические части, такие как рамные узлы, с помощью элементов поверхности. Остальные части модели можно рассчитать с помощью расчета стержней.
RF-/STEEL | Результаты
После расчета изображаются максимальные напряжения и соотношения напряжений, отсортированные по сечениям, стержням/поверхностям, блокам стержней или местам x. В дополнение к табличным значениям результатов, изображается также соответствующая графика сечения с точками напряжений, диаграммой напряжений и значениями. Расчетное соотношение может быть связано с любым типом напряжения. Актуальная позиция выделяется в модели RFEM/RSTAB.

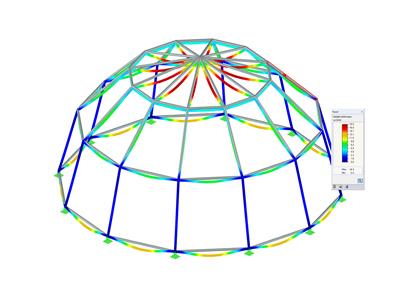

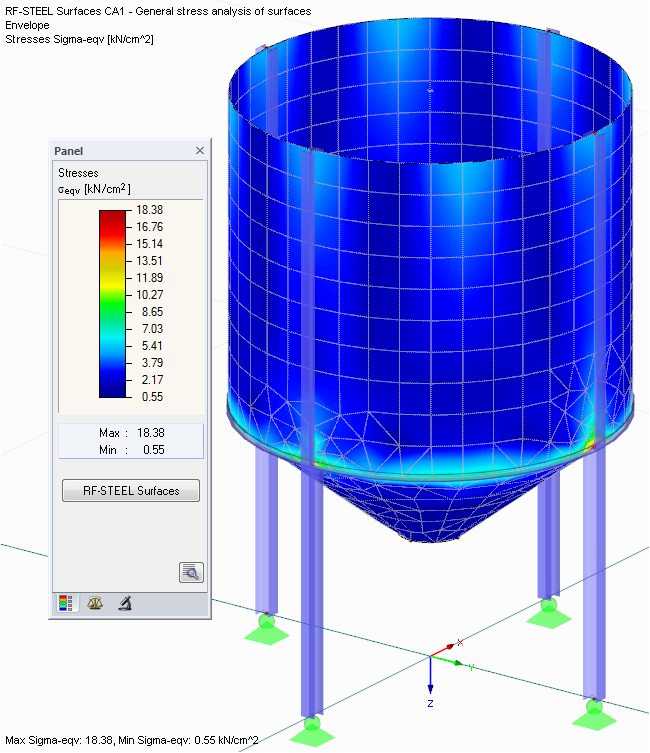

В дополнение к табличным результатам, можно вывести в графическом виде напряжения и соотношения напряжений в рабочем окне RFEM/RSTAB. Цветовая шкала и значения могут быть изменены пользователем.
Диаграммы результатов по стержням или блокам стержней позволяют оценивать результаты. Кроме того, можно открыть соответствующее диалоговое окно для каждого расчётного места, чтобы проверить соответствующие расчётные свойства сечения и компоненты напряжения в любой точке напряжения. Можно распечатать соответствующую графику со всеми подробностями расчёта.
