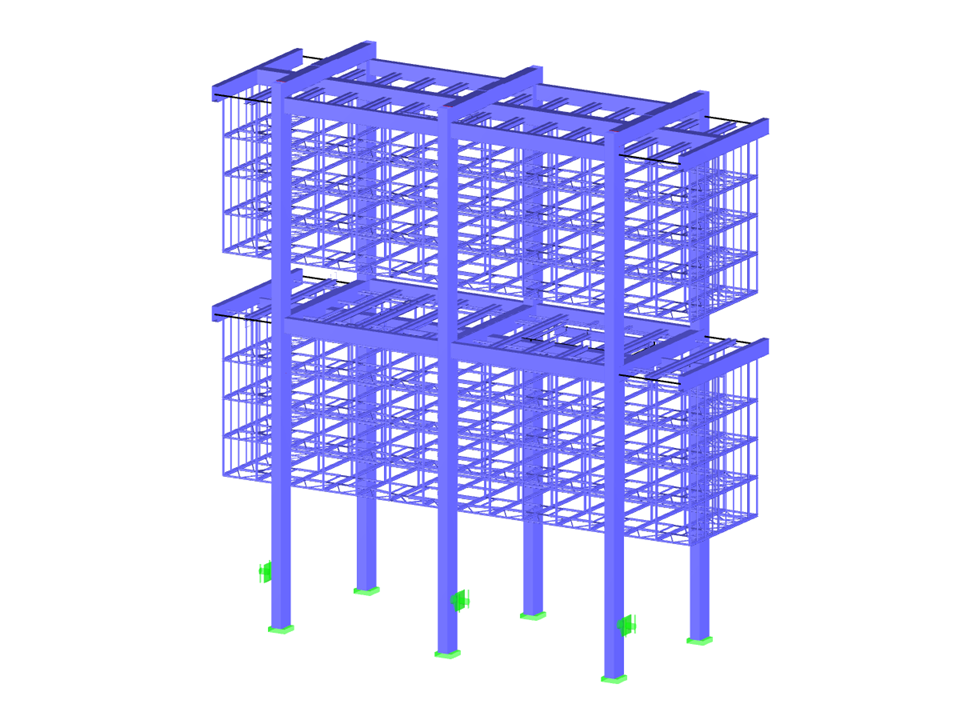

Modèle de structure en acier de la Fondation Avicenne
  • Descrizione
  • Recensioni (1)

Ristrutturazione della Fondation Avicenne, Cité Internationale Universitaire de Paris, Francia

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(1)
3 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 1
2 stelle 0
1 stella 0

Edificio in acciaio con sovrastruttura

Non è possibile scaricare Progetto cliente / Solo visualizzazione
Numero di nodi 1936
Numero di linee 3866
Numero di aste 3854
Numero di casi di carico 14
Nr. di combinazioni di carico 145
Nr. di combinazioni di risultati 4
Peso totale 640,959 t
Dimensioni (metriche) 40.600 x 13.400 x 42.800 m
Dimensioni (imperiali) 133.2 x 43.96 x 140.42 feet
Versione del programma 5.25.02
