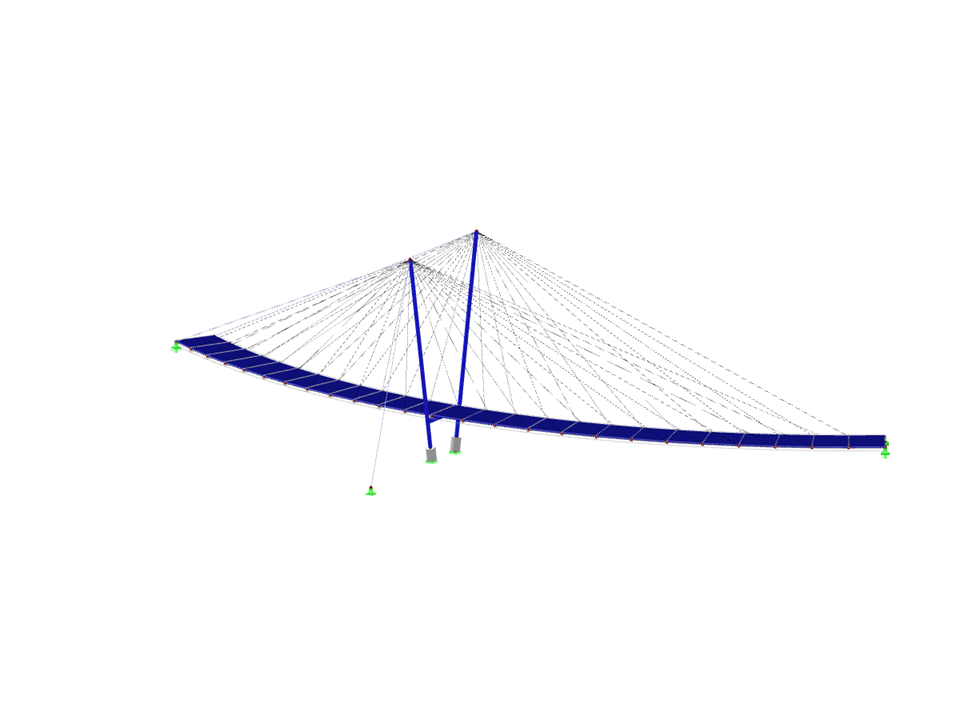

Il modello è il progetto di un ponte strallato curvo come ponte pedonale e ciclistico per una nuova costruzione del ponte dei ciclisti a Monaco di Baviera.
Ponte strallato
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 93 |
| Numero di aste | 192 |
| Numero di casi di carico | 23 |
| Nr. di combinazioni di carico | 22 |
| Peso totale | 179,702 t |
| Dimensioni (metriche) | 115.150 x 39.416 x 30.750 m |
| Dimensioni (imperiali) | 377.79 x 129.32 x 100.89 feet |
| Versione del programma | 8.25.01 |
