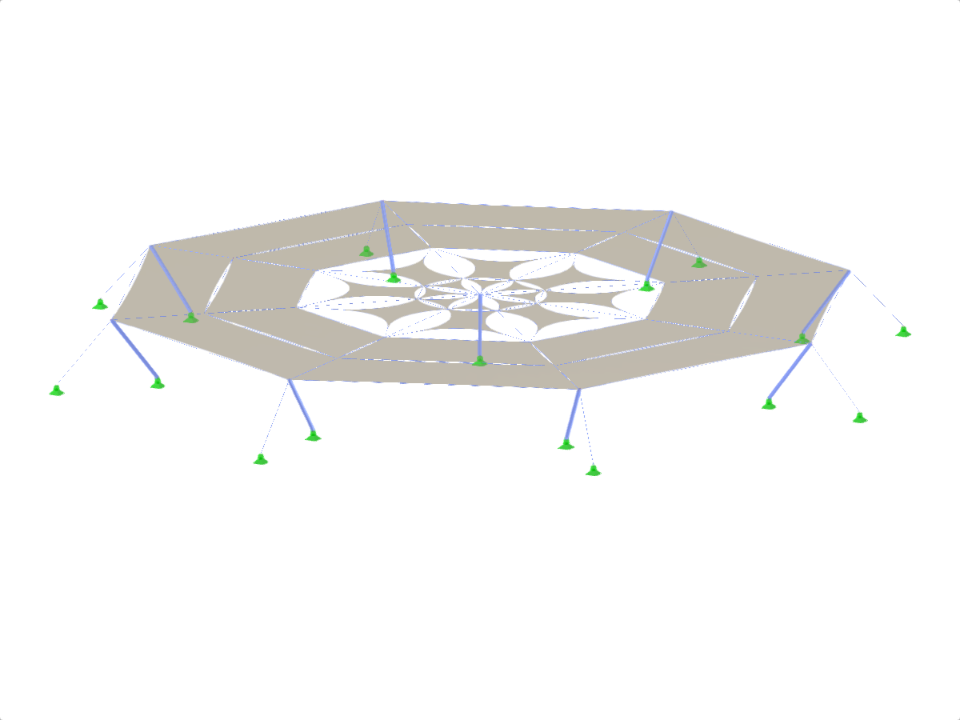

Modello 005077 | Padiglione a membrana piatta
  • Descrizione
  • Recensioni (0)

Struttura del capannone a membrana piatta, supportata da una serie di cavi e pali tesi. La superficie della membrana principale forma una grande forma ottagonale con simmetria radiale, caratterizzata da un motivo decorativo centrale che può fungere da elemento architettonico o funzionale. La membrana è ancorata in vari punti lungo il perimetro, con funi di trazione collegate a colonne di supporto angolate. Queste colonne sono distribuite intorno alla struttura per fornire stabilità e forma alla membrana. Questo tipo di struttura è comunemente utilizzata per coperture leggere in spazi aperti come sale per eventi, palazzetti dello sport o padiglioni.

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Capannone a membrana piatta

I parametri del blocco possono essere modificati dinamicamente
Numero di nodi 170
Numero di linee 177
Numero di aste 177
Numero di superfici 32
Numero di solidi 0
Numero di casi di carico 2
Nr. di combinazioni di carico 0
Nr. di combinazioni di risultati 0
Peso totale 2,966 t
Dimensioni (metriche) 46.000 x 3.300 x 46.000 m
Dimensioni (imperiali) 150.92 x 10.83 x 150.92 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
