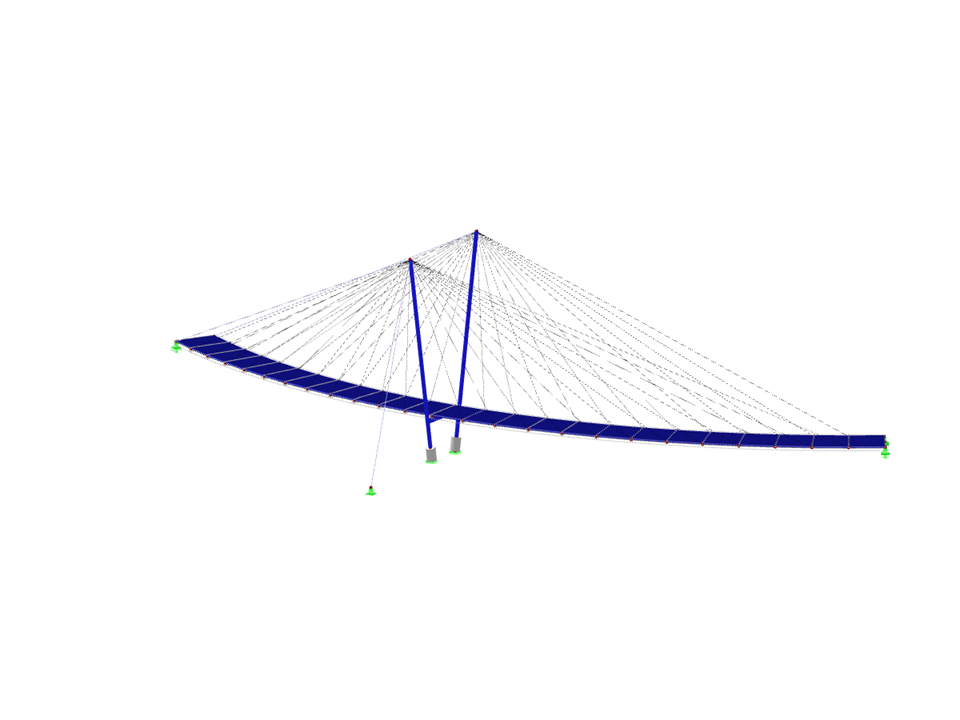

Model jest zaprojektowany jako zakrzywiony most wantowy jako kładka dla pieszych i rowerzystów dla nowej konstrukcji mostu dla rowerzystów w Monachium.
Most wantowy
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 93 |
| Liczba prętów | 192 |
| Ilość przypadków obciążenia | 23 |
| Ilość KO | 22 |
| Ciężar całkowity | 179,702 t |
| Wymiary (metryczne) | 115,150 x 39,416 x 30,750 m |
| Wymiary (imperialne) | 377.79 x 129.32 x 100.89 feet |
| Wersja programu | 8.25.01 |
Projekt klienta
Długość: 00:00:42 min
Funkcja produktu
Długość: 00:00:22 min
Baza informacji
Długość: 00:00:55 min
.png?mw=350&hash=29e20d05fc7a2f65beea60b6416aa934bebcf505)
Długość: 00:00:31 min
Długość: 00:00:39 min
Długość: 00:00:39 min
Długość: 00:00:48 min
Długość: 00:00:46 min
Baza informacji
Długość: 00:01:04 min
.png?mw=350&hash=fe72c46b04993d960fc1b58d5270301861f6f9e5)
Blachownica to ekonomiczny wybór w przypadku konstrukcji o dużych rozpiętościach. Blachownica o przekroju dwuteowym ma zazwyczaj głęboki środnik, aby zmaksymalizować jego nośność na ścinanie i rozstaw pasów, oraz cienki środnik, aby zminimalizować ciężar własny. Ze względu na duży stosunek wysokości do grubości (h/tw ) może być konieczne zastosowanie usztywnień poprzecznych w celu usztywnienia smukłości środnika.
Blachownica to ekonomiczny wybór w przypadku konstrukcji o dużych rozpiętościach. Blachownica o przekroju dwuteowym ma zazwyczaj głęboki środnik, aby zmaksymalizować jego nośność na ścinanie i rozstaw pasów, oraz cienki środnik, aby zminimalizować ciężar własny. Ze względu na duży stosunek wysokości do grubości (h/tw ) może być konieczne zastosowanie usztywnień poprzecznych w celu usztywnienia smukłości środnika.
Obliczenia konstrukcji złożonych za pomocą oprogramowania do analizy elementów skończonych są zazwyczaj przeprowadzane na całym modelu. Jednak wznoszenie tego typu konstrukcji jest procesem wieloetapowym, w którym ostateczny stan konstrukcji uzyskuje się poprzez połączenie poszczególnych elementów konstrukcyjnych. Aby uniknąć błędów w obliczeniach ogólnych modeli, należy wziąć pod uwagę wpływ procesu konstrukcyjnego. W programie RFEM 6 jest to możliwe za pomocą rozszerzenia Analiza etapów budowy (CSA).
Standardmäßig werden die ermittelten Werte für die Ordinaten der Einflusslinie als Dezimalzahl mit maximal sechs Nachkommastellen ausgegeben. Für die Einflusslinien der Schnittgrößen ist dies meist ausreichend.
Dodatkowy moduł RF-MOVE/RSMOVE nie wyświetla żadnych tabel z wynikami. Utworzone przypadki obciążeń można sprawdzić w programie RFEM/RSTAB. Opisy poszczególnych obciążeń ruchomych są tworzone na podstawie odpowiedniego numeru przyrostu obciążenia.
Istnieje jednak możliwość modyfikowania opisów w programie RFEM/RSTAB. Wszystkie dane tabelaryczne można przesyłać do aplikacji MS Excel.
Jednym kliknięciem myszki można tworzyć różne przypadki obciążeń. Po zakończeniu generowania moduł wyświetla ilość utworzonych przypadków obciążeń oraz kombinacji wyników.
Zbiory prętów z obciążeniami ruchomymi wybierane są graficznie w modelu programu RFEM/RSTAB. Do jednego zbioru prętów można zastosować jednocześnie kilka różnych typów obciążeń.
Określając pierwszą pozycję obciążenia, można precyzyjnie odwzorować obciążenie przychodzące w bieżni pręta ciągłego. W ten sam sposób można określić, czy obciążenie ruchome składające się z różnych przyłożeń obciążeń może przemieścić się poza koniec prętów ciągłych (most) czy nie (bieżnia podsuwnicowa).
Przyrost poszczególnych pozycji obciążenia zależy od liczby przypadków obciążeń wygenerowanych dla programu RFEM/RSTAB. Obciążenia można również dodawać do już istniejących przypadków obciążeń w programie RFEM/RSTAB, dzięki czemu nie jest wymagana dodatkowa superpozycja. Dostępnych jest kilka typów obciążeń, na przykład obciążenia pojedyncze, liniowe i trapezowe, a także pary obciążeń i kilka jednorodnych obciążeń skupionych.
Obciążenia można przykładać w kierunku lokalnym i globalnym. Aplikacja może odnosić się do rzeczywistej długości pręta lub do rzutowania w kierunku globalnym.
- Generowanie do 9999 przypadków obciążeń z ruchomych pozycji obciążenia
- Parametryczne pozycje obciążeń dla różnych obciążeń skupionych i rozłożonych
- Sumowanie kilku obciążeń ruchomych w jednym tworzonym przypadku
- Możliwość dodawania obciążeń do już istniejących przypadków obciążeń w programie RFEM/RSTAB
- Generowanie kombinacji wyników w celu określenia najbardziej niekorzystnego położenia obciążenia
- Możliwość zapisywania specyfikacji obciążeń w celu późniejszego wykorzystania w innych konstrukcjach
