Ponte girevole Airdale a Rodley, Regno Unito

Il più grande ponte girevole in acciaio ad azionamento manuale nel Regno Unito è stato progettato utilizzando RFEM 6!

La lunghezza totale del ponte in acciaio è di ca. 15 m e la larghezza ca. 5 m. Tralicci costituiti da tubi rettangolari con aste di trazione controventate costituite da sezioni tonde di acciaio sono disposti su ciascuna delle travi longitudinali del ponte al fine di mantenere basse le deformazioni verticali. Il ponte può essere ruotato di 90° utilizzando un meccanismo rotante azionato manualmente. Quando il ponte è aperto, la larghezza del passaggio per le navi è di circa 5,5 m (18 ft).

In RFEM, Matrix Consulting Engineers Ltd ha analizzato gli stati per ponte chiuso e ponte aperto. Nello stato chiuso, sono state impostate come azioni varie posizioni di carico per i veicoli e gli urti della nave.

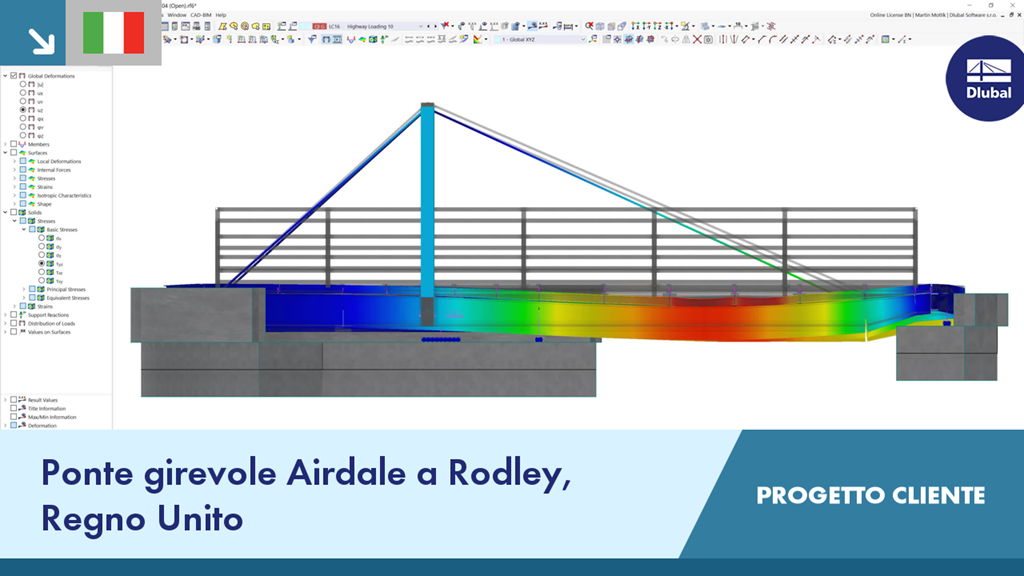

Nel video, puoi vedere il meccanismo del ponte, come animazione in RFEM.



;
