Most obrotowy Airedale w Rodley, Wielka Brytania

Największy obsługiwany ręcznie stalowy most obrotowy w Wielkiej Brytanii został zaprojektowany przy użyciu programu RFEM 6!

Łączna długość stalowego pomostu wynosi ok. 15 m, a szerokość ok. 5 m. W celu ograniczenia odkształceń pionowych na każdym z dźwigarów podłużnych mostu rozmieszczono pylony z rur prostokątnych ze stężonymi prętami rozciąganymi z okrągłych stalowych przekrojów. Most można obrócić o 90° za pomocą ręcznego mechanizmu obrotowego. Gdy most jest otwarty, szerokość przejścia dla statków wynosi około 5,5 m.

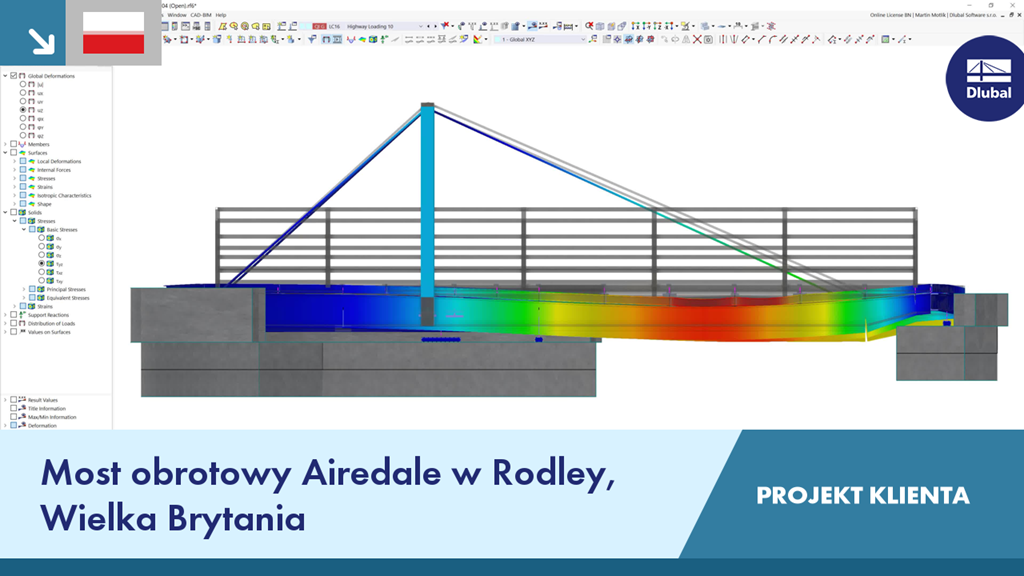

W programie RFEM firma Matrix Consulting Engineers Ltd przeanalizowała stany mostu zamkniętego i otwartego. W stanie zamkniętym jako oddziaływania przyjęto różne położenia obciążeń od ruchu pojazdów i statków.

Na filmie można zobaczyć mechanizm mostu w postaci animacji w programie RFEM.



;
