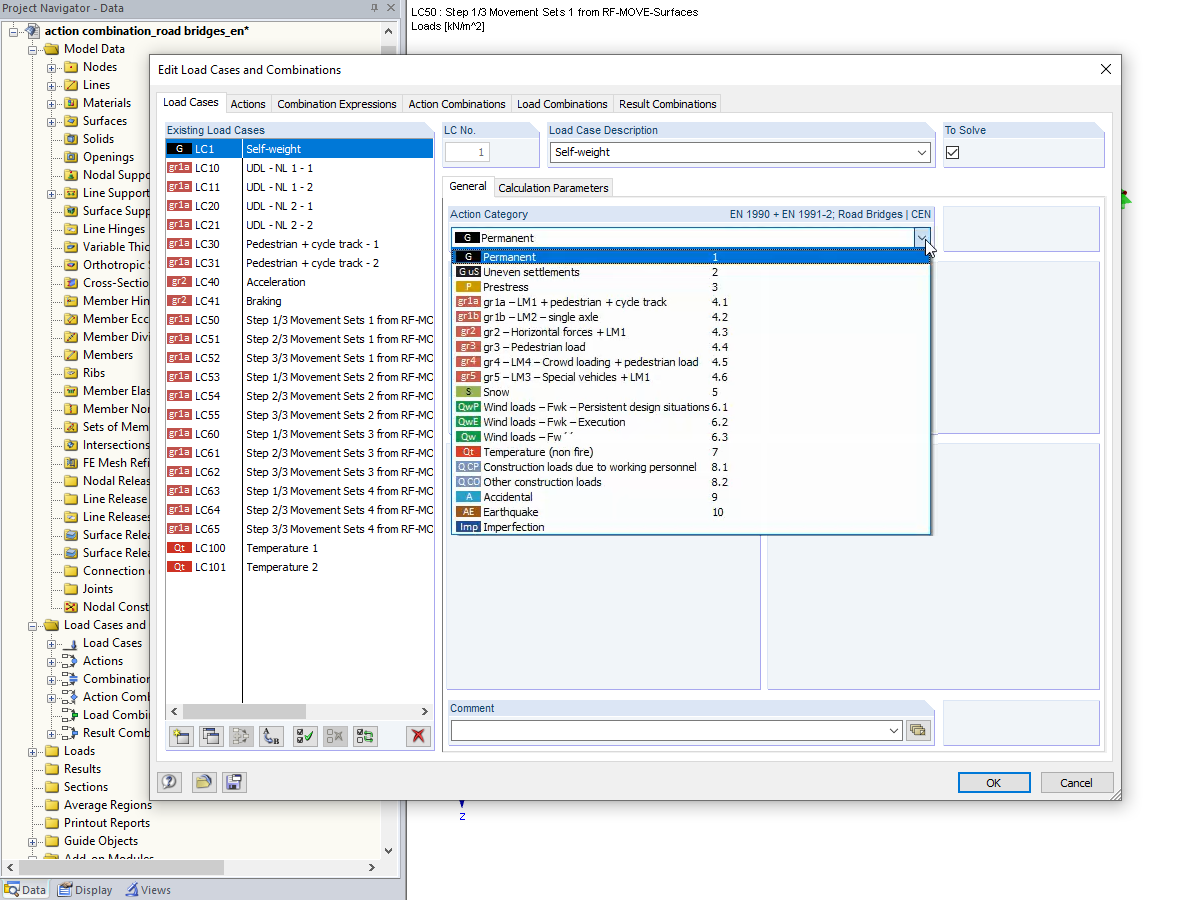

Oltre alle regole di combinazione di base della EN 1990, ci sono altre condizioni di combinazione per le azioni sui ponti stradali specificate nella EN 1991-2 che devono essere prese in considerazione. RFEM e RSTAB forniscono combinazioni automatiche che possono essere attivate nei Dati generali quando si seleziona la norma EN 1990 + EN 1991-2. I coefficienti parziali di sicurezza e i coefficienti di combinazione a seconda della categoria di azione sono preimpostati quando si seleziona la rispettiva Appendice Nazionale.

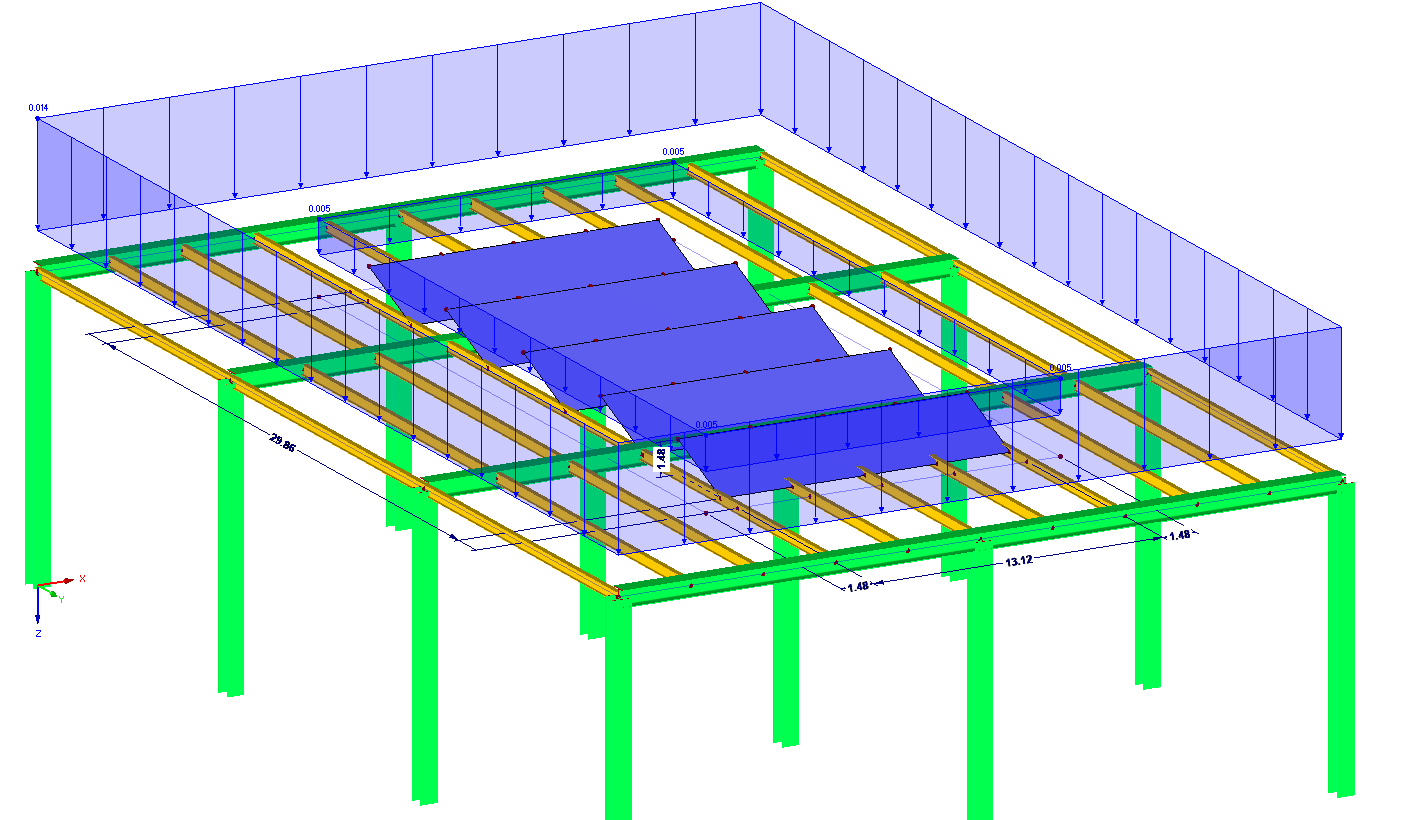

Le normative esistenti non hanno ancora specificato alcuna regola per la distribuzione dei carichi da neve per impianti solari termici e fotovoltaici sopraelevati sulle coperture. L'unica indicazione era che la distribuzione del carico doveva essere valutata da un ingegnere strutturale. Solo con l'Appendice nazionale DIN EN 1991-1-3/NA: 2019-04-2019, sono state prese regole specifiche per questo.

Con RF-/STEEL EC3, è possibile applicare le curve di temperatura-tempo nominali sia in RFEM che in RSTAB. Sono implementate la curva tempo-temperatura standard (ETK), la curva di fuoco esterno e la curva di fuoco degli idrocarburi. Inoltre, il programma offre la possibilità di specificare direttamente la temperatura finale dell'acciaio.

Nella scheda 'Vincoli esterni e inflessioni di progetto' in 'Modifica asta', le aste possono essere segmentate in modo chiaro utilizzando finestre di input ottimizzate. I limiti degli spostamenti generalizzati per travi a sbalzo o travi a campata singola vengono utilizzati automaticamente a seconda dei vincoli esterni.

Definendo il vincolo esterno di progetto nella direzione corrispondente all'inizio dell'asta, alla fine dell'asta e ai nodi intermedi, il programma riconosce automaticamente i segmenti e le lunghezze dei segmenti a cui è correlata la deformazione ammissibile. Inoltre, rileva automaticamente se si tratta di una trave o di uno sbalzo a causa dei vincoli esterni di progetto definiti. L'assegnazione manuale, come nelle versioni precedenti (RFEM 5), non è più necessaria.

L'opzione 'Lunghezze definite dall'utente' consente di modificare le lunghezze di riferimento nella tabella. La lunghezza del segmento corrispondente è sempre utilizzata per impostazione predefinita. Se la lunghezza di riferimento si discosta dalla lunghezza del segmento (ad esempio, nel caso di aste curve), può essere modificata.

Questa funzione contribuisce anche alla visualizzazione chiara dei risultati. I piani di ritaglio sono piani intersecanti che è possibile posizionare liberamente in tutto il modello. Di conseguenza, la zona davanti o dietro al piano è nascosta nella visualizzazione. In questo modo, è possibile mostrare chiaramente e semplicemente i risultati in un'intersezione o in un solido, ad esempio.

I risultati delle tensioni del solido possono essere visualizzati come punti colorati negli elementi finiti.
