Modello di un ponte di vetro chiuso realizzato con sezioni in acciaio piegate a freddo
Modello utilizzato in

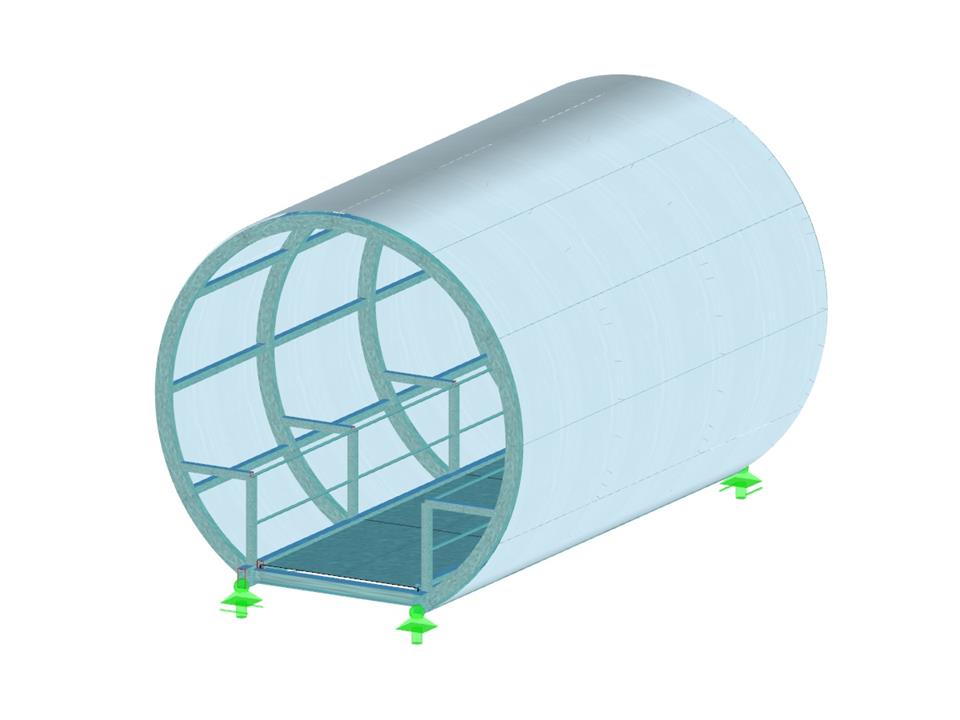

Ponte di vetro realizzato con profili di acciaio piegati a freddo
Numero di nodi | 152 |
Numero di linee | 165 |
Numero di aste | 161 |
Numero di superfici | 33 |
Numero di casi di carico | 14 |
Nr. di combinazioni di carico | 24 |
Nr. di combinazioni di risultati | 1 |
Peso totale | 9,346 t |
Dimensioni (metriche) | 4.469 x 6.922 x 4.228 m |
Dimensioni (imperiali) | 14.66 x 22.71 x 13.87 feet |
Versione del programma | 5.23.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
