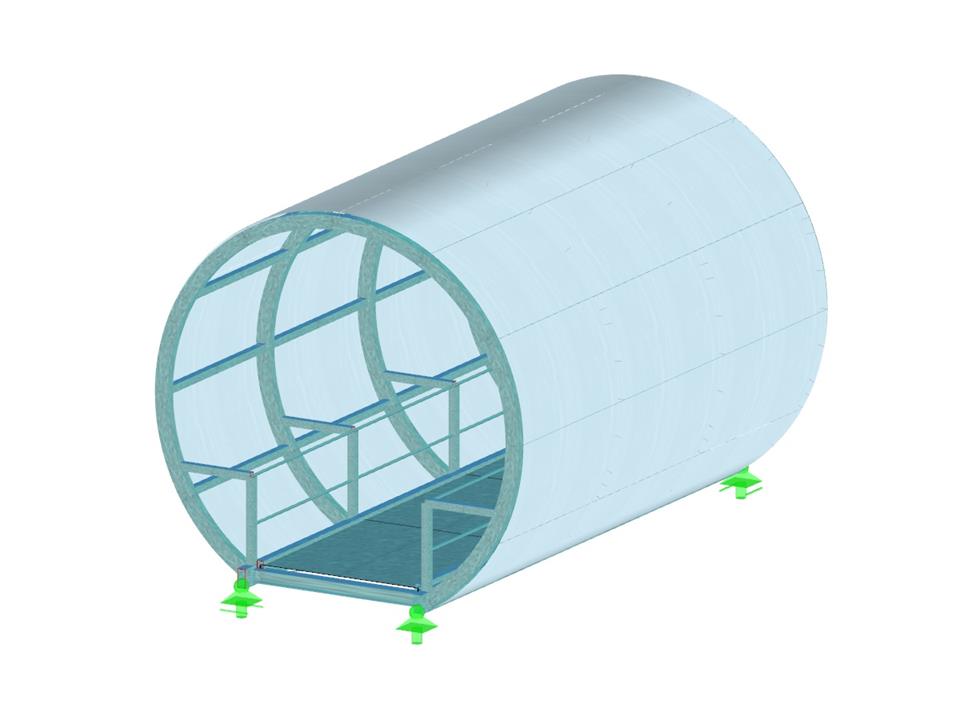

Модель крытого стеклянного моста из холодногнутых стальных профилей
Модель, используемая в
Стеклянный мост из холодногнутых стальных профилей
Количество узлов | 152 |
Количество линий | 165 |
Количество стержней | 161 |
Количество поверхностей | 33 |
Количество загружений | 14 |
Количество сочетаний нагрузок | 24 |
Количество расчетных сочетаний | 1 |
Общий вес | 9,346 t |
Размеры (метрические) | 4,469 x 6,922 x 4,228 m |
Размеры (имперские) | 14.66 x 22.71 x 13.87 feet |
Версия программы | 5.23.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
