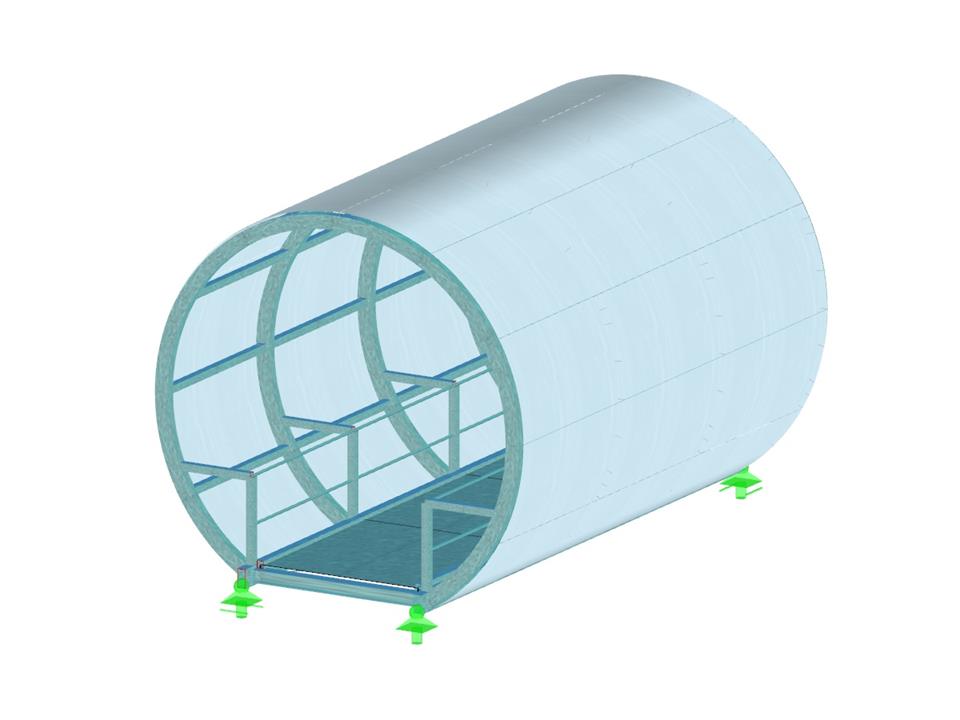

Modell einer geschlossenen Glasbrücke aus kaltgeformten Stahlprofilen
Modell verwendet in
Glasbrücke aus kaltgeformten Stahlprofilen
Anzahl Knoten | 152 |
Anzahl Linien | 165 |
Anzahl Stäbe | 161 |
Anzahl Flächen | 33 |
Anzahl Lastfälle | 14 |
Anzahl Lastkombinationen | 24 |
Anzahl Ergebniskombinationen | 1 |
Gesamtgewicht | 9.346 t |
Abmessungen (metrisch) | 4.469 x 6.922 x 4.228 m |
Abmessungen (imperial) | 14.66 x 22.71 x 13.87 feet |
Programmversion | 5.23.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
