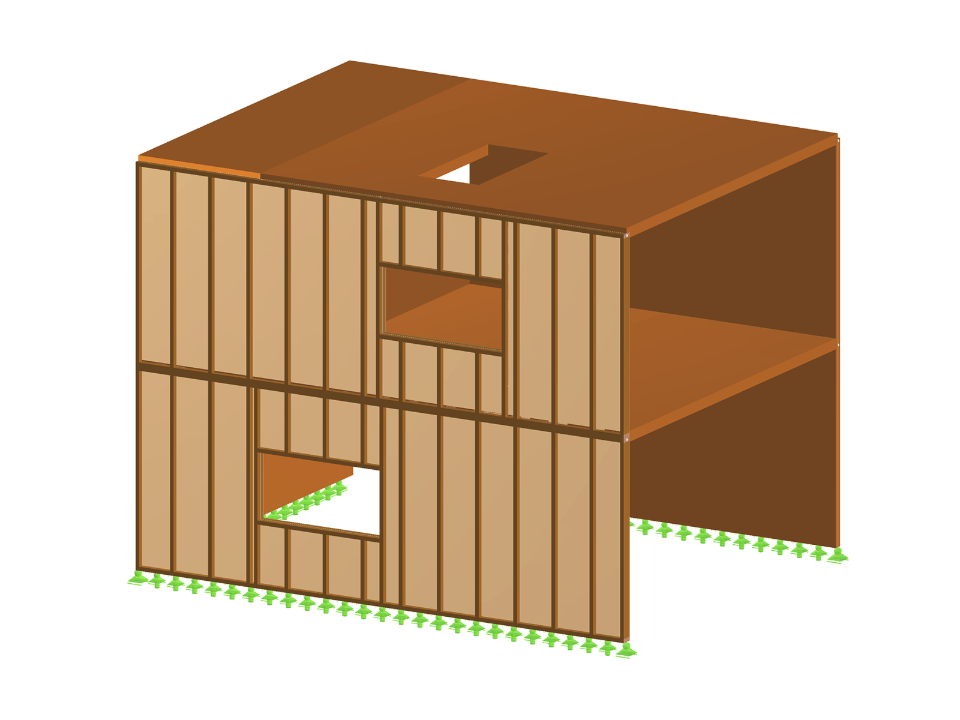

Здание с деревянными панельными стенами
Строительство
Количество узлов | 377 |
Количество линий | 272 |
Количество стержней | 72 |
Количество поверхностей | 26 |
Количество тел | 0 |
Количество загружений | 3 |
Количество сочетаний нагрузок | 1 |
Количество расчетных сочетаний | 0 |
Общий вес | 13,365 t |
Размеры (метрические) | 8,000 x 6,000 x 10,800 m |
Размеры (имперские) | 26.25 x 19.69 x 35.43 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
При создании диафрагм жёсткости и балок-стенок можно придавать не только поверхности и ячейки, но и стержни.
В программе RFEM ориентированно-стружечная плита (OSB) доступна только в США и Канаде. Параметры материала взяты из «Руководства по спецификациям расчёта панелей».
Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений. Тип толщины плиты балки задаётся с помощью аддона Многослойные поверхности.
«Балка панель» дает вам следующие преимущества:
- Возможна односторонняя и двухсторонняя обшивка
- Автоматический расчет полужесткого соединения
- Дощатая обшивка
- Стеклянная обшивка
- Пользовательская обшивка
- Представление в виде полного геометрического 3D объекта (рама, поперечина, колонна, обшивка, скобы), включая эксцентриситет
- Учет отверстий через ячейки поверхности
- Расчет элементов конструкции в аддоне Расчёт деревянных конструкций
- Независимо от материала (например, гипсокартон с холодногнутыми профилями или гипсоволокнистыми плитами в качестве обшивки)
Модель здания рассчитывается в два этапа:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.
