Domanda:

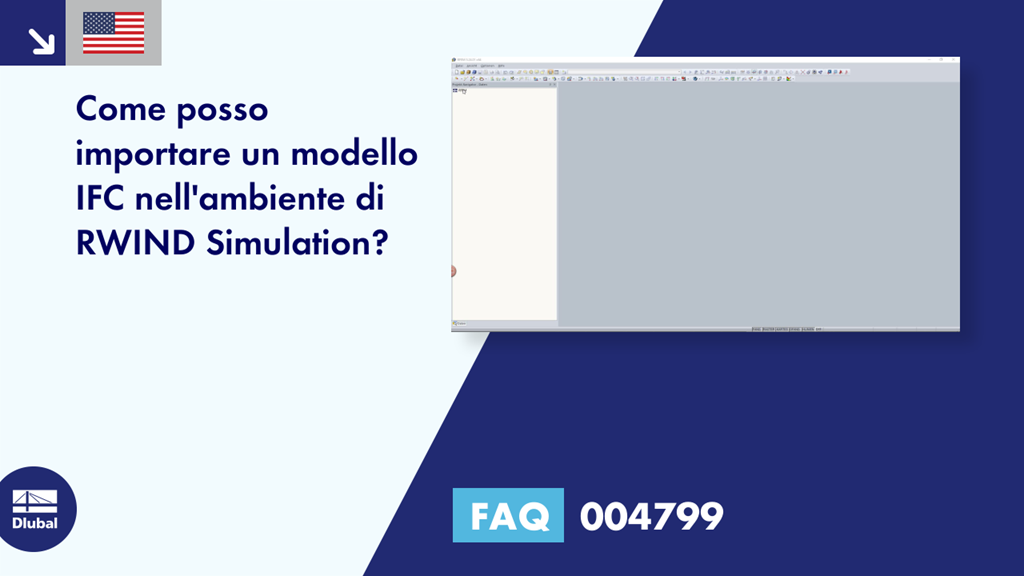

Come posso importare un modello IFC nell'ambiente RWIND Simulation?
Risposta:
Il programma stand-alone RWIND Simulation attualmente consente solo l'importazione delle geometrie del modello STL e VTP. D'altra parte, i modelli IFC possono essere importati in RWIND Simulation solo utilizzando l'interfaccia integrata nel programma RFEM o RSTAB. Per fare ciò, procedere come segue:
1°
Crea un nuovo modello RFEM o RSTAB.
2
In Dati generali, attivare l'opzione "Abilita modello CAD/BIM" nella scheda Opzioni.
Il terzo
Utilizzare la funzione "Importa nuovo modello - IFC" nel navigatore del progetto per importare il modello IFC della vista di riferimento desiderato nella scheda "Modello CAD/BIM".
4
Modella una pseudo-superficie senza l'influenza della geometria del vento all'interno del corpo del modello IFC.
5
Aprire l'interfaccia "RWIND Simulation - Simula e genera carichi del vento" nel menu "Calcolo".
6.
Specificare il vento da applicare nella scheda "Carico del vento".
il settimo
Nella scheda "Impostazioni", seleziona le opzioni "Esporta modello circostante" e "Modelli CAD/BIM" nella sezione "Esporta in RWIND Simulation".
8.
Nella scheda "Casi di carico", selezionare la direzione del vento da analizzare e aprire l'ambiente di RWIND Simulation utilizzando la funzione "Apri in RWIND Simulation".
9.
Utilizzare il modello IFC importato in RWIND Simulation.
