Questo modello è stato utilizzato per spiegare l'importazione/esportazione con la tabella di conversione.

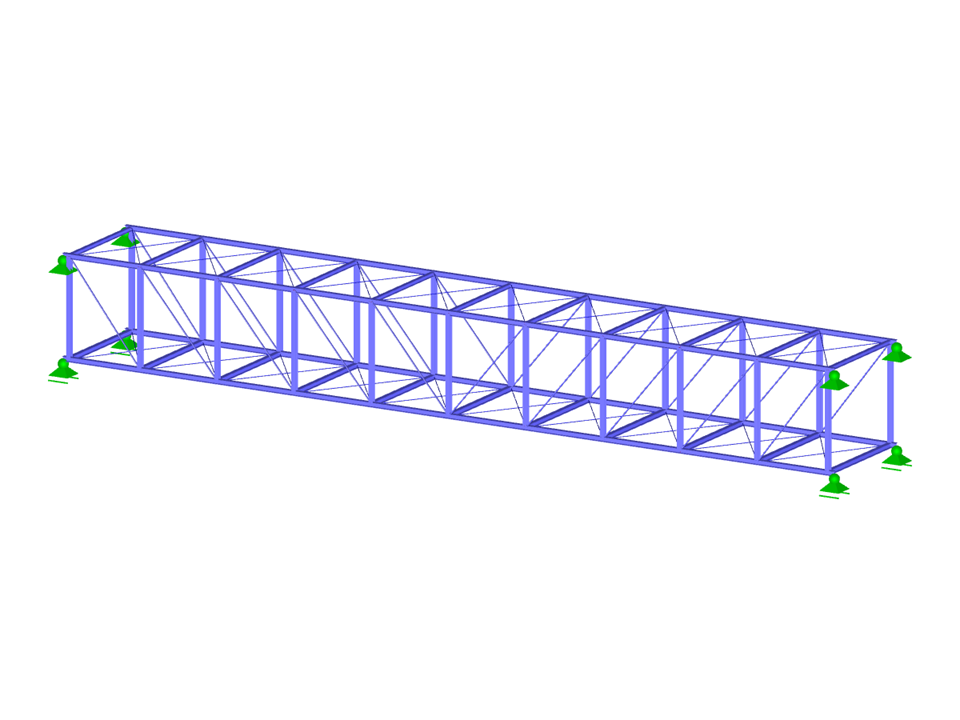

trave reticolare
Numero di nodi | 56 |
Numero di linee | 156 |
Numero di aste | 156 |
Numero di casi di carico | 4 |
Nr. di combinazioni di carico | 34 |
Nr. di combinazioni di risultati | 4 |
Peso totale | 8,455 t |
Dimensioni (metriche) | 25.629 x 4.129 x 3.629 m |
Dimensioni (imperiali) | 84.08 x 13.55 x 11.91 feet |
Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
