Este modelo foi utilizado para explicar a importação/exportação com a tabela de conversão.

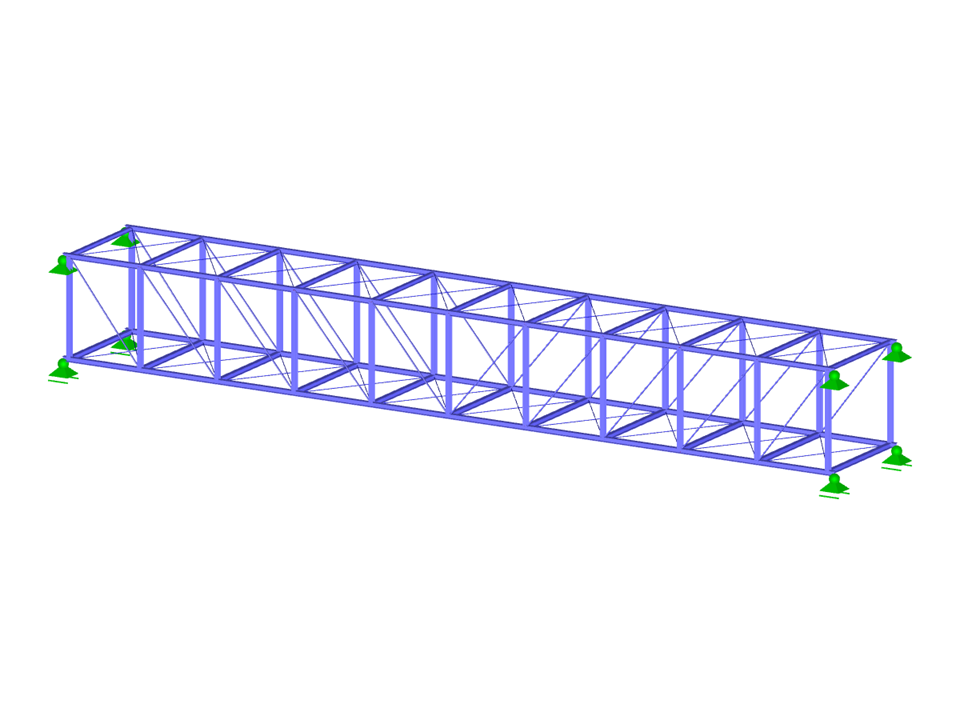

Viga treliçada
Número de nós | 56 |
Número de linhas | 156 |
Número de barras | 156 |
Número de casos de carga | 4 |
Número de combinações de cargas | 34 |
Número de combinações de resultados | 4 |
Peso total | 8,455 t |
Dimensões (métricas) | 25,629 x 4,129 x 3,629 m |
Dimensões (imperial) | 84.08 x 13.55 x 11.91 feet |
Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
