Laden Sie hier das Modell einer Stahlhalle herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar "Stabilitätsanalysen und Berücksichtigung von Wölbkrafttorsion (7 Freiheitsgrade) in RFEM 6" vom 15. März 2022 (deutsch, 17. März 2022 englisch) angewendet.
- Analisi di stabilità e torsione di ingobbamento (7 DOF) in RFEM 6
- Analisi di stabilità e torsione di ingobbamento (7 gradi di libertà) in RFEM 6
- Determinazione dei coefficienti di carico critici utilizzando l'add-on Stabilità delle strutture in RFEM 6 e RSTAB 9
- Considerazione dell'ingobbamento della sezione trasversale nell'analisi di stabilità delle strutture di aste
- Analisi di stabilità e deformazione torsionale (7 DOF) in RFEM 6

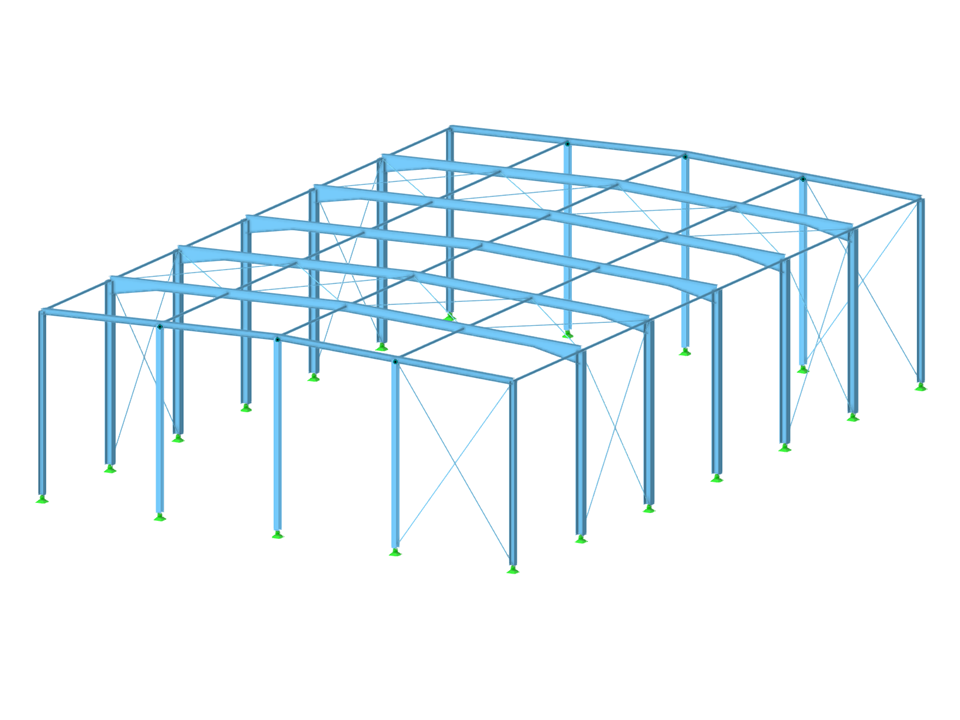

Capannone in acciaio
Numero di nodi | 65 |
Numero di linee | 116 |
Numero di aste | 116 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 5 |
Nr. di combinazioni di carico | 10 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 17,982 t |
Dimensioni (metriche) | 20.000 x 7.349 x 30.000 m |
Dimensioni (imperiali) | 65.62 x 24.11 x 98.43 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
