Laden Sie hier das Modell einer Stahlhalle herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar "Stabilitätsanalysen und Berücksichtigung von Wölbkrafttorsion (7 Freiheitsgrade) in RFEM 6" vom 15. März 2022 (deutsch, 17. März 2022 englisch) angewendet.
Modelo utilizado en
- Análisis de estabilidad y torsión de alabeo (7 GDL) en RFEM 6
- Determinación de factores de carga crítica utilizando el complemento Estabilidad de la estructura en RFEM 6 y RSTAB 9
- Consideración del alabeo de la sección en el análisis de estabilidad de estructuras de barras
- Análisis de estabilidad y alabeo por torsión (7 GDL) en RFEM 6

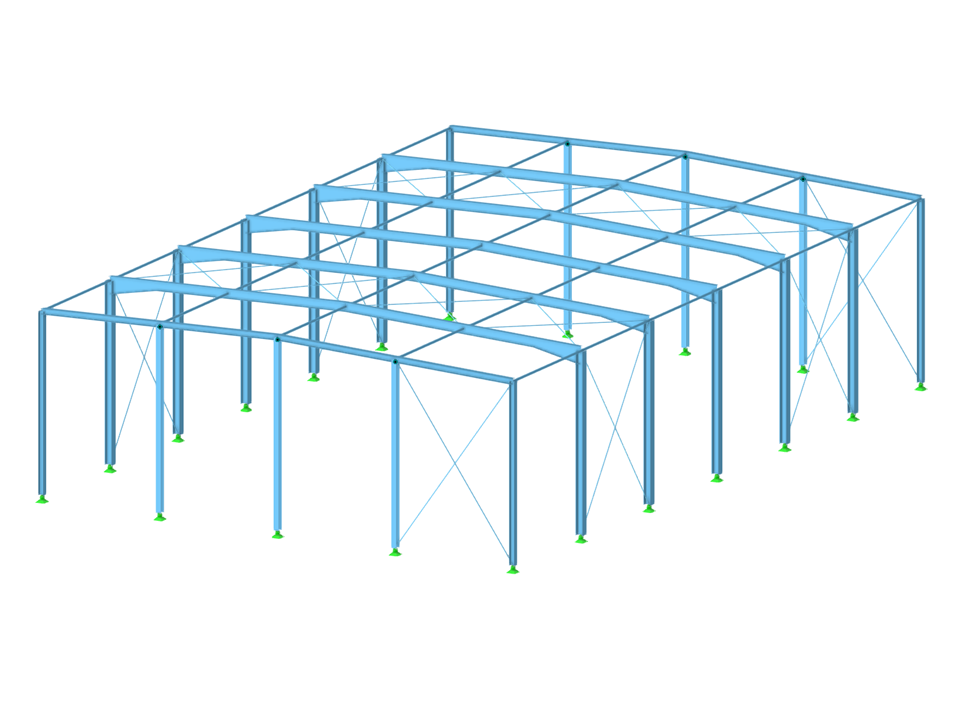

Nave de acero
| Número de nudos | 65 |
| Número de líneas | 116 |
| Número de barras | 116 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 5 |
| Número de combinaciones de carga | 10 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 17.982 t |
| Dimensiones (métricas) | 20,000 x 7,349 x 30,000 m |
| Dimensiones (imperiales) | 65.62 x 24.11 x 98.43 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
