Stáhněte si zde model ocelové haly a otevřete ho v programu RFEM pro výpočty metodou konečných prvků.
Tento model byl použit ve bezplatném webináři „Stabilitní analýza a vázané kroucení (7 stupňů volnosti) v programu RFEM 6“ ze 17. března 2022 (v angličtině; 15. března 2022 v němčině).
Model použitý v
- Stabilitní analýza a vázané kroucení (7 stupňů volnosti) v programu RFEM 6
- Stanovení součinitelů kritického zatížení pomocí addonu Stabilita konstrukce v programech RFEM 6 a RSTAB 9
- Zohlednění deplanace průřezu při posouzení stability prutových konstrukcí
- Stabilitní analýza a vázané kroucení (7 stupňů volnosti) v programu RFEM 6

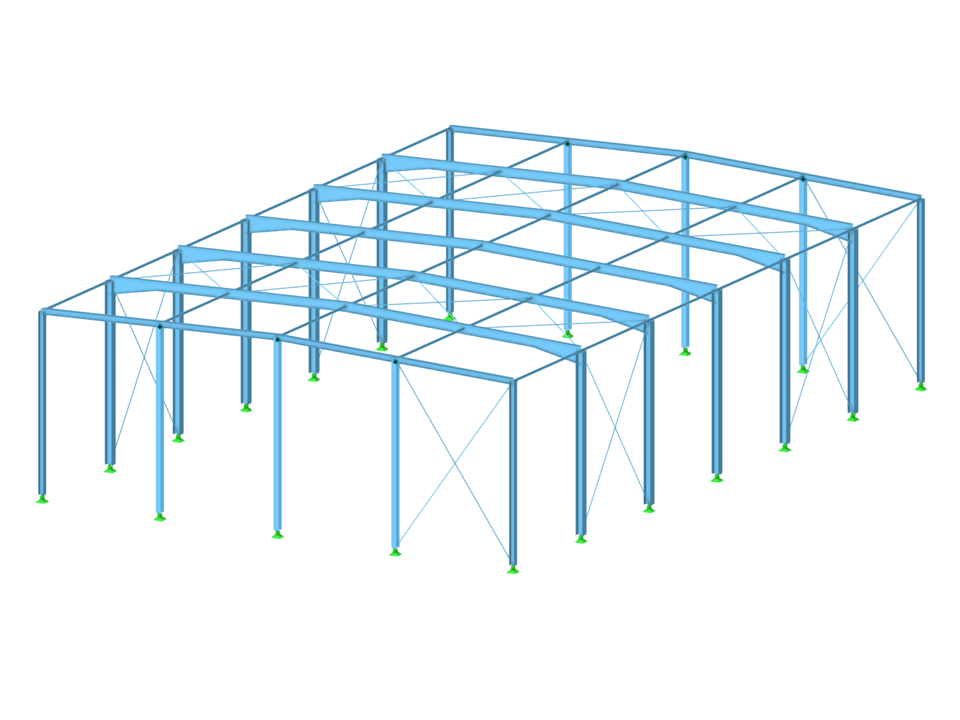

Ocelová hala
| Počet uzlů | 65 |
| Počet linií | 116 |
| Počet prutů | 116 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 5 |
| Počet kombinací zatížení | 10 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 17,982 t |
| Rozměry (metrické) | 20,000 x 7,349 x 30,000 m |
| Rozměry (imperiální) | 65.62 x 24.11 x 98.43 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
