Ответ:
Геометрия грунтовых тел массива грунта может быть отредактирована вручную, если в диалоговом окне ввода задан тип «Блок грунтовых тел».
Шаг 1 (необязательно) - Массив грунта из образцов грунта
Сначала можно создать массив из образцов грунта, чтобы использовать преимущество созданных тел грунта с материалами грунта и границами слоев, полученными на основе данных геологических исследований, содержащихся в образцах грунта.

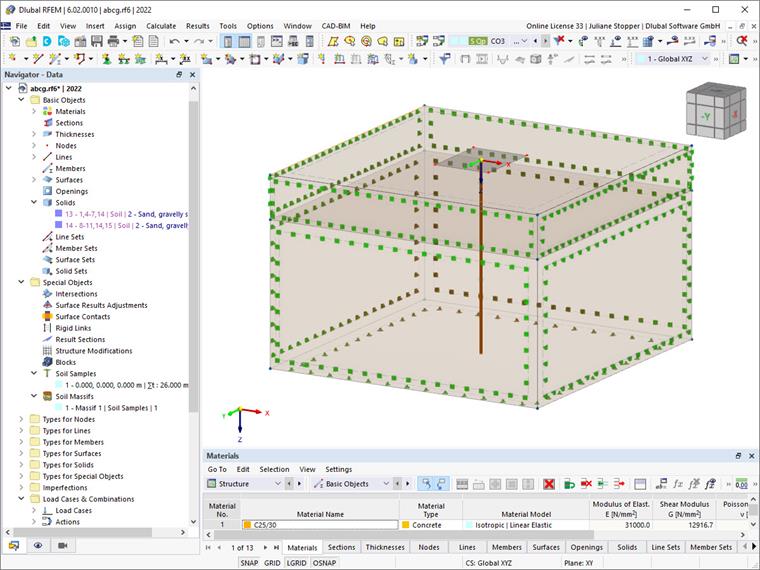

Это можно сделать на первом этапе, как показано на рисунке 2.
Шаг 2 - Установка типа блока грунтовых тел

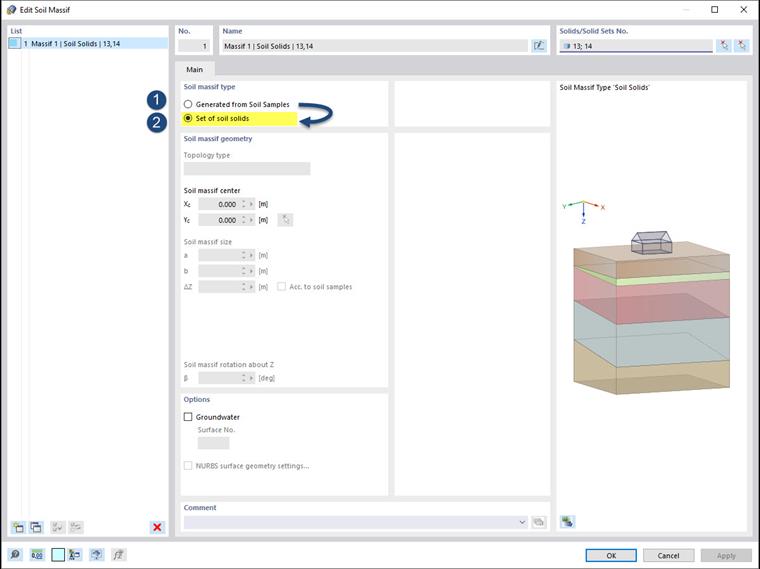

На втором этапе вы можете изменить тип массива грунта с (1) Создано из образцов грунта, на (2) Блок грунтовых тел. После подтверждения этого шага появятся рассчитанные координаты массива грунта. Das Bild 3 zeigt diesen Schritt im Bodenmassivdialog.
Внимание! Hierbei ist zu beachten, dass mit diesem Schritt der Status "generiert" aufgehoben wird, dies bewirkt u. a., dass die Verbindung zu den Bodenproben getrennt wird um die Editierbarkeit zu ermöglichen.
Шаг 3 - Изменение геометрии грунтовых тел

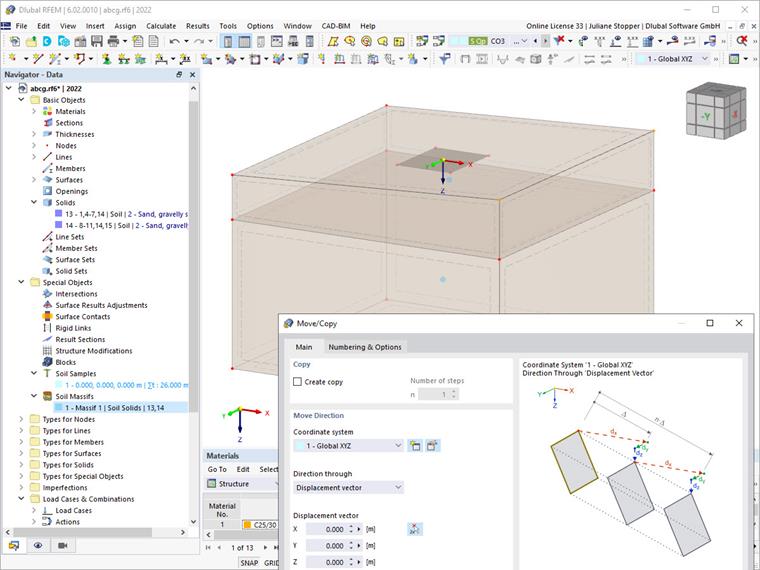

Теперь можно изменять грунтовые тела и создавать желаемую геометрию рельефа местности, используя все инструменты, доступные и известные в RFEM 6. Dieser Schritt kann im Bild 4 nachvollzogen werden.

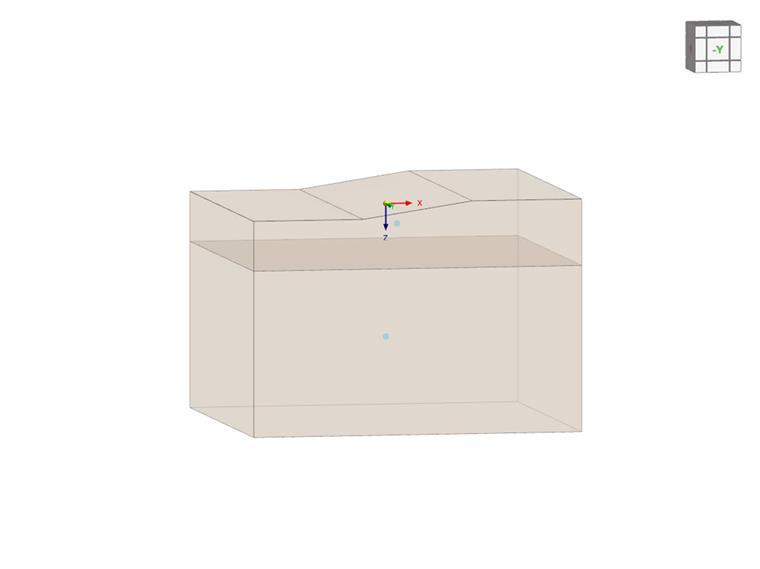

На следующем рисунке показан пример геометрии массива грунта, созданного в соответствии с шагами с 1 по 3.
