Nierówny teren

Powierzchnia mojego podłoża gruntowego, które ma zostać przeanalizowane, jest nierówna. Jak edytować geometrię masywu gruntowego w celu jego modelowania?


Odpowiedź:

Geometria brył gruntowych masywu gruntowego może być edytowana ręcznie, jeżeli w oknie wprowadzania danych zostanie ustawiony typ "Zbiór brył gruntowych".

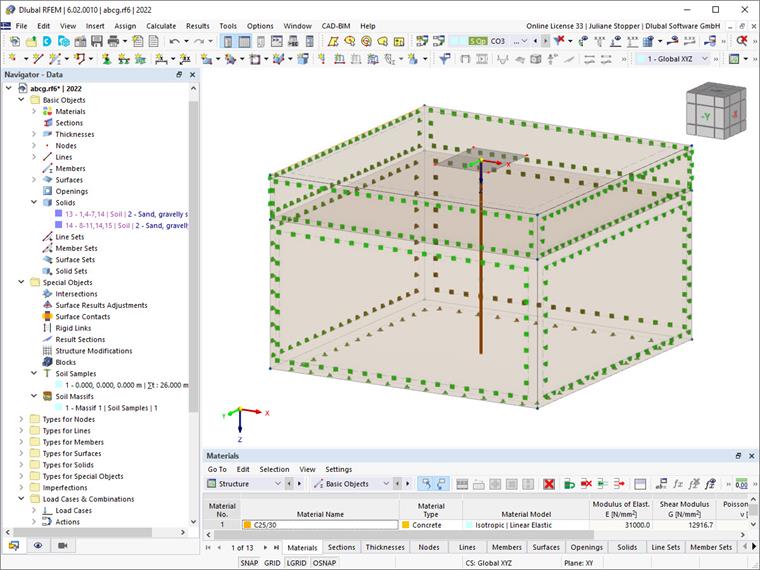

Krok 1 (opcjonalnie) - Masyw gruntowy z próbek gruntu

Masyw można początkowo wygenerować z próbek gruntu, aby wykorzystać zalety wygenerowanych brył gruntowych z materiałami gruntowymi i interfejsami warstw, które wynikają z danych z badań podłoża gruntowego zawartych w próbkach gruntu.

Można to zrobić w pierwszym kroku, jak pokazano na rysunku 02.

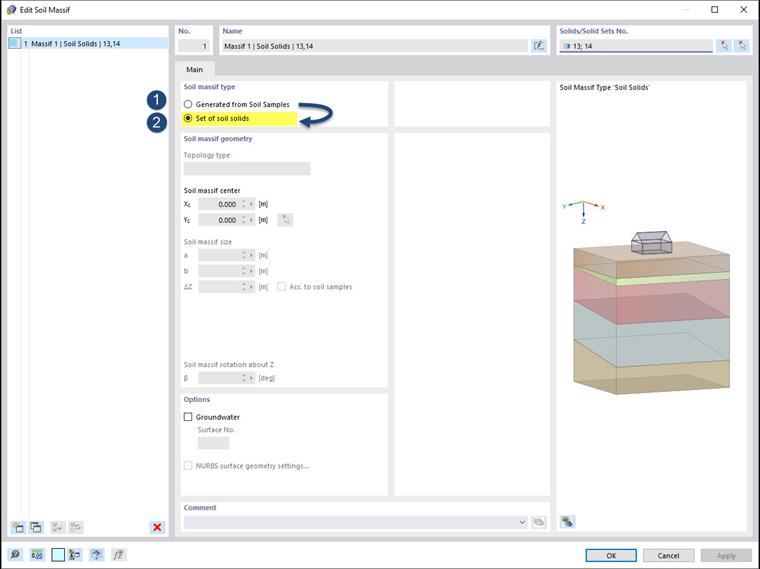

Krok 2 - Określ typ zbioru brył gruntowych

W drugim kroku typ gruntu stałego można zmienić z (1) wygenerowanego na podstawie próbek gruntu na (2) zbiór brył gruntu. Po potwierdzeniu tego kroku pojawiają się obliczone współrzędne masywu gruntowego. Das Bild 3 zeigt diesen Schritt im Bodenmassivdialog.

Uwaga: Hierbei ist zu beachten, dass mit diesem Schritt der Status "generiert" aufgehoben wird, dies bewirkt u. a., dass die Verbindung zu den Bodenproben getrennt wird um die Editierbarkeit zu ermöglichen.

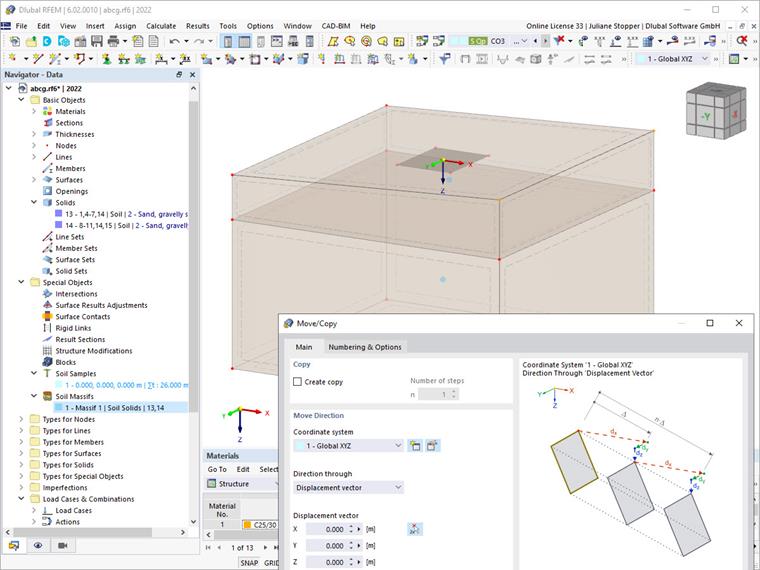

Krok 3 - Edycja geometrii brył gruntowych

Bryły gruntowe można teraz edytować, a żądaną geometrię powierzchni terenu można wygenerować za pomocą wszystkich środków dostępnych i znanych w programie RFEM 6. Dieser Schritt kann im Bild 4 nachvollzogen werden.

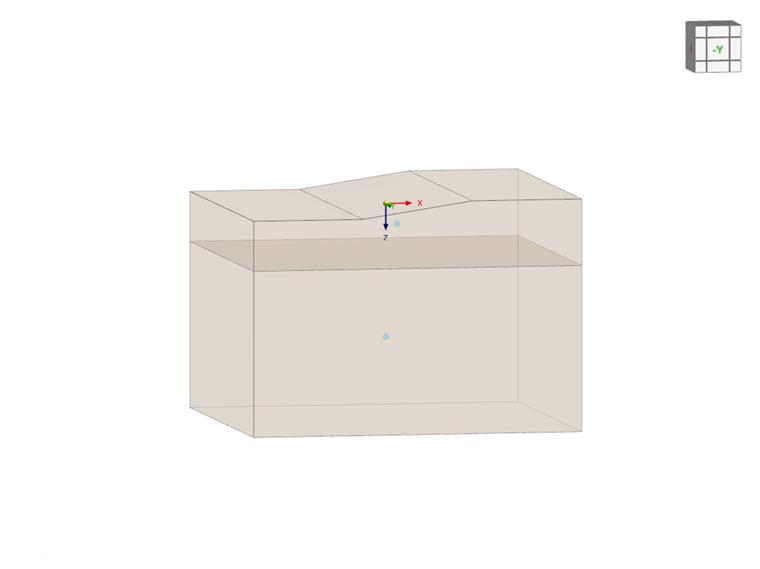

Poniższy rysunek przedstawia przykład geometrii masywu gruntowego utworzonego zgodnie z krokami od 1 do 3.
