Réponse:
La géométrie des solides de sol d'un massif de sol peut être modifiée manuellement si le type « Ensemble de solides de sol » est défini dans la boîte de dialogue de saisie.
Étape 1 (facultative) - Massif de sol à partir d'échantillons de sol
Le massif peut d'abord être généré à partir d'échantillons de sol afin d'utiliser l'avantage des solides de sol générés avec les matériaux de sol et les interfaces de couches. Ces derniers résultent des données d'investigation géotechnique contenues dans les échantillons de sol.

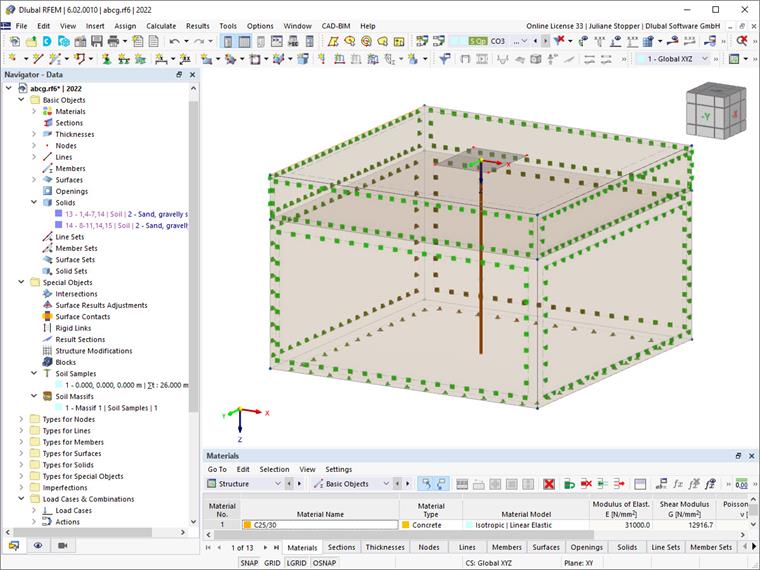

Cette opération peut être effectuée dans un premier temps, comme le montre la Figure 1.
Étape 2 - Définir le type d'ensemble de solides de sol

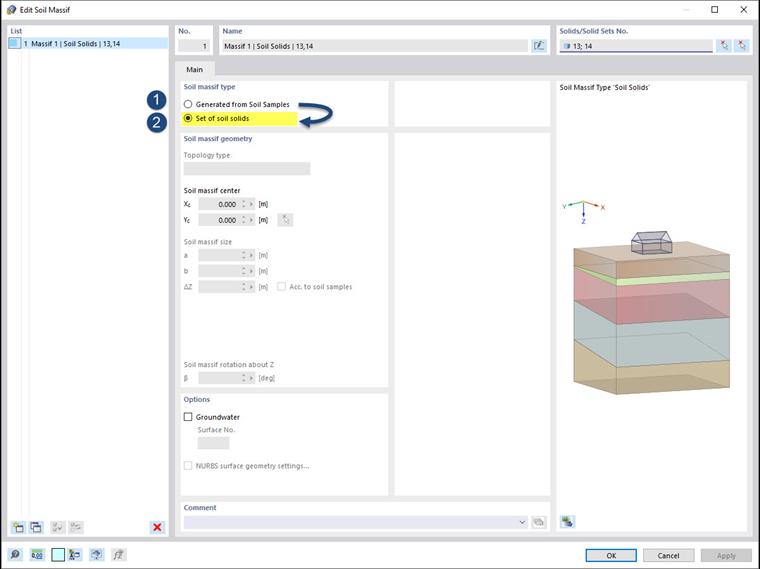

Dans cette deuxième étape, le type de massif de sol peut être modifié depuis (1) Généré à partir d'échantillons de sol à (2) Ensemble de solides de sol. Après avoir validé cette étape, les coordonnées calculées du massif de sol s'affichent. La Figure 2 montre cette étape dans la boîte de dialogue Massif de sol.
Remarque : Veuillez noter que l'état « généré » est annulé avec cette étape. Cette action engendre, entre autres, la division de la connexion aux échantillons de sol afin de permettre la modification des solides de sol.
Étape 3 - Modification de la géométrie des solides de sol

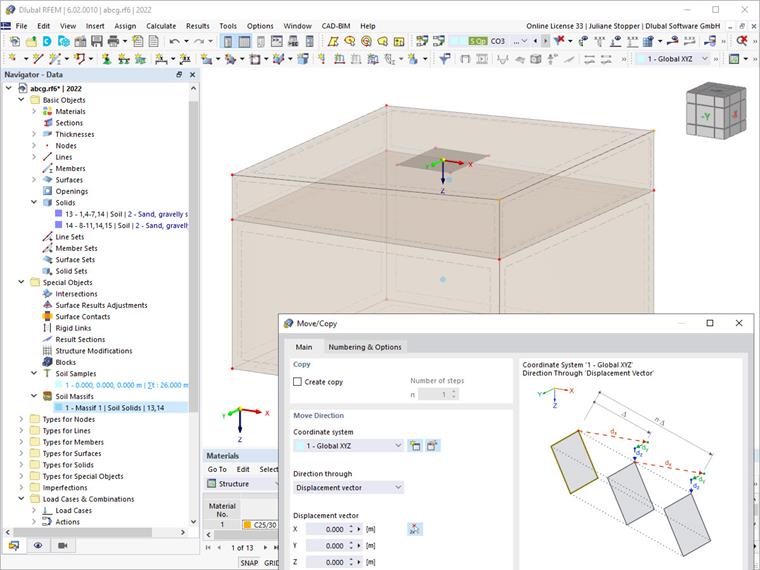

Les solides du sol peuvent maintenant être modifiés et la géométrie souhaitée de la surface du terrain peut être générée à l'aide de tous les moyens disponibles et connus dans RFEM 6. Cette étape est visible sur la Figure 3.

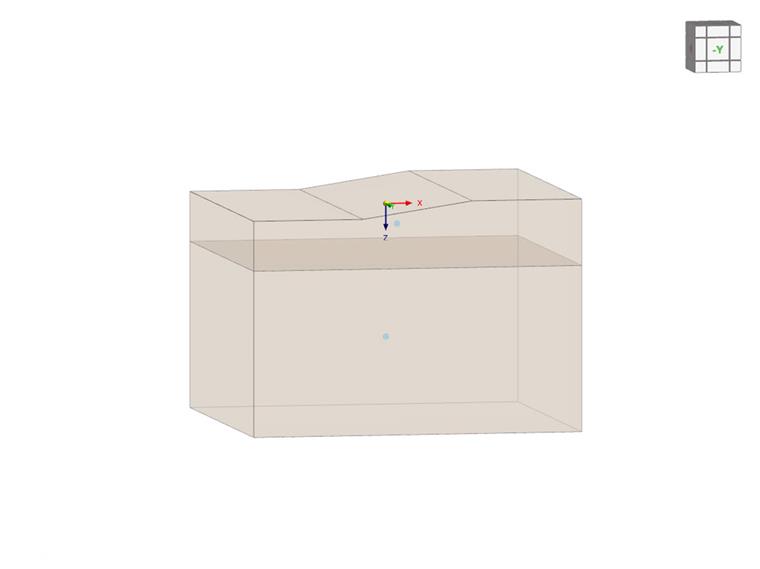

La figure suivante montre un exemple de la géométrie d'un massif de sol créé selon les étapes 1 à 3.
