Terreno irregular

A superfície do terreno do meu solo para análise é irregular. Como é que posso editar a geometria do meu maciço de solo para a modelação?

Resposta:

A geometria dos corpos de solo de um maciço de solo pode ser editada manualmente se o tipo "Conjunto de sólidos de solo" estiver definido na caixa de diálogo de entrada.

FAQ 005255 | A superfície do terreno do meu subsolo a ser analisado é irregular. Como é que posso editar a geometria do meu maciço de solos para a sua modelação?
1 Exemplar - solo sólido para terrenos irregulares

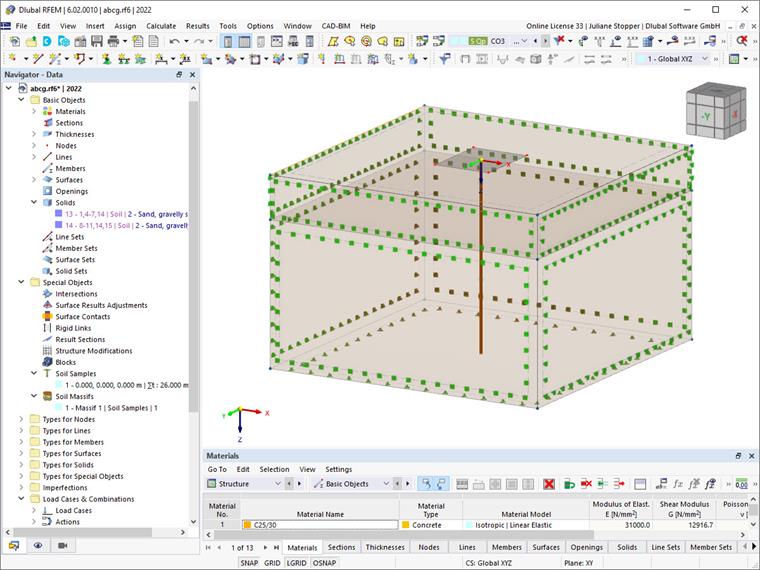

Etapa 1 (opcional) – Maciço de solo criado a partir de perfurações

O maciço pode inicialmente ser gerado a partir de perfurações para aproveitar a vantagem dos sólidos de solo gerados com os materiais de solo e as interfaces de camada que resultam dos dados das investigações do solo contidos nas perfurações.

Isto pode ser feito numa primeira etapa, como apresentado na Figura 02.

FAQ 005255 | A superfície do terreno do meu solo para análise é irregular. Como é que posso editar a geometria do meu maciço de solo para a modelação?
2 Etapa 1 – Maciço de solo criado a partir de perfurações

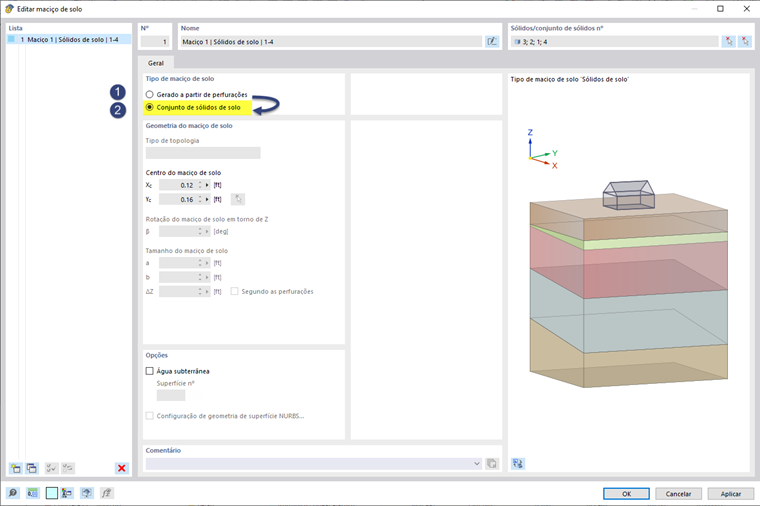

Etapa 2 – Definir o tipo Conjunto de sólidos do solo

Numa segunda etapa, o tipo de maciço de solo pode ser alterado de (1) Gerado a partir de perfurações para (2) Conjunto de sólidos de solo. Após a confirmação desta etapa, aparecem as coordenadas calculadas do maciço de solo. Das Bild 3 zeigt diesen Schritt im Bodenmassivdialog.

FAQ 005255 | A superfície do terreno do meu solo para análise é irregular. Como é que posso editar a geometria do meu maciço de solo para a modelação?
3 Etapa 2 – Alterar o tipo de maciço de solo

Atenção: Hierbei ist zu beachten, dass mit diesem Schritt der Status "generiert" aufgehoben wird, dies bewirkt u. a., dass die Verbindung zu den Bodenproben getrennt wird um die Editierbarkeit zu ermöglichen.

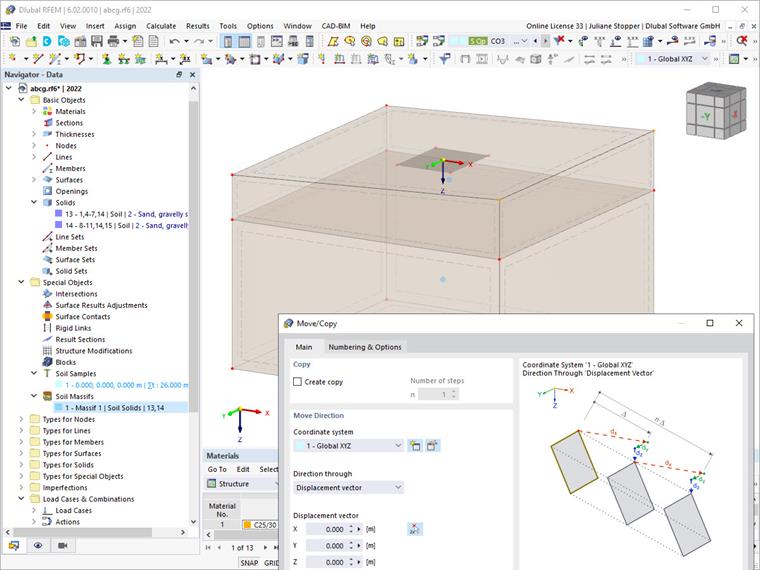

Etapa 3 – Editar a geometria dos sólidos de solo

Os sólidos do solo podem agora ser editados e a geometria desejada da superfície do terreno pode ser gerada utilizando todos os meios disponíveis e conhecidos no RFEM 6. Dieser Schritt kann im Bild 4 nachvollzogen werden.

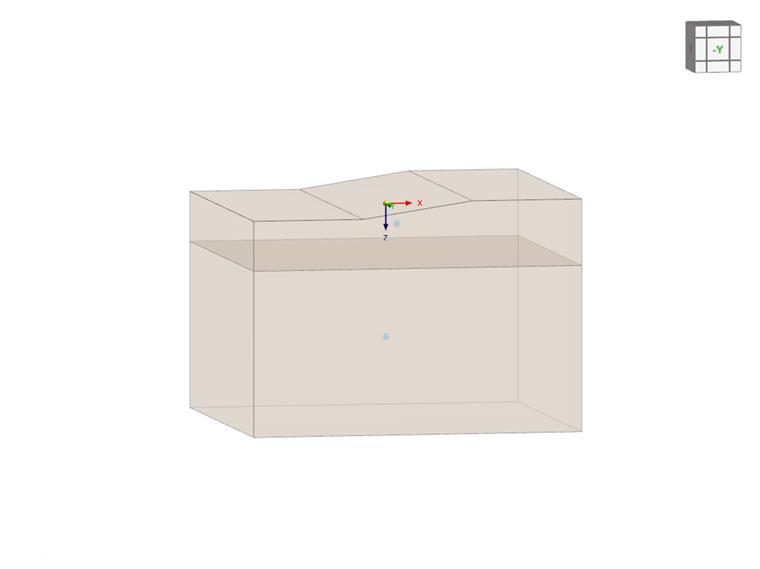

A figura a seguir mostra um exemplo da geometria de um maciço criado de acordo com as etapas de 1 a 3.

FAQ 005255 | A superfície do terreno do meu solo para análise é irregular. Como é que posso editar a geometria do meu maciço de solo para a modelação?
4 Etapa 3 – Editar a superfície de terreno

Autor

A Eng.ª Stopper presta apoio técnico aos nossos clientes e é responsável pelo desenvolvimento de produtos para a engenharia geotécnica.
