Sposób udostępnienia danych uzyskanych z badań polowych w rozszerzeniu i wykorzystania właściwości z próbek gruntu do określenia masywów gruntu, które mają być przedmiotem zainteresowania, został omówiony w artykule z Bazy informacji "Tworzenie bryły gruntowej na podstawie próbek gruntu w programie RFEM 6".

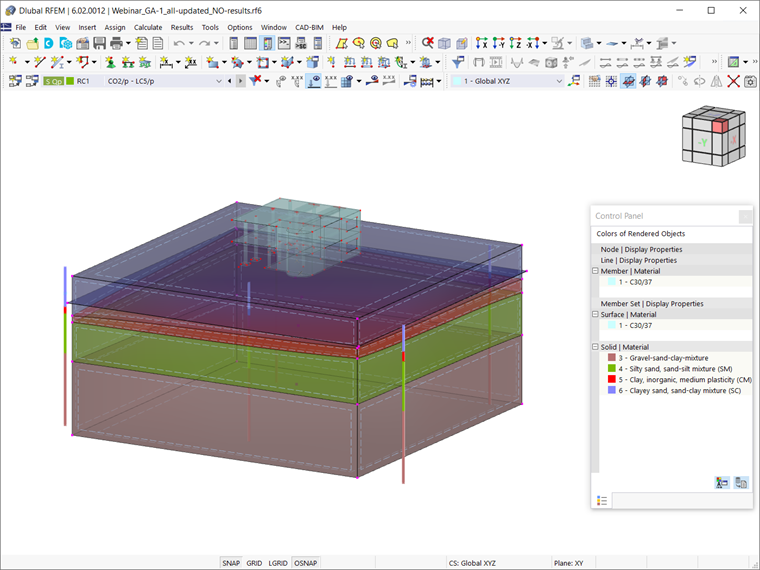

In a similar manner, Knowledge Base article "Geotechnical Analysis in RFEM 6" shows you how to create load cases, load combinations, and result combinations, and how to define analysis settings and parameters. W związku z tym, zakładając, że konstrukcja została zamodelowana, został wyznaczony masyw gruntu (rys. 1) i rozpoczęto obliczenia, w niniejszym tekście zostaną omówione wyniki analizy oraz ich graficzne i tabelaryczne przedstawienie w programie RFEM 6.
- KB 001699 | Creating Soil Body from Soil Samples in RFEM 6
- KB 001743 | Analiza geotechniczna w RFEM 6
Naprężenia
Pierwszymi wynikami, które należy uwzględnić w tym artykule, są naprężenia podstawowe w stanie początkowym; to znaczy ciężar własny gruntu. As a result, the “Self-weight Soil” load case is selected in the drop-down menu of the toolbar, and the basic stresses σz are selected in the Results navigator.

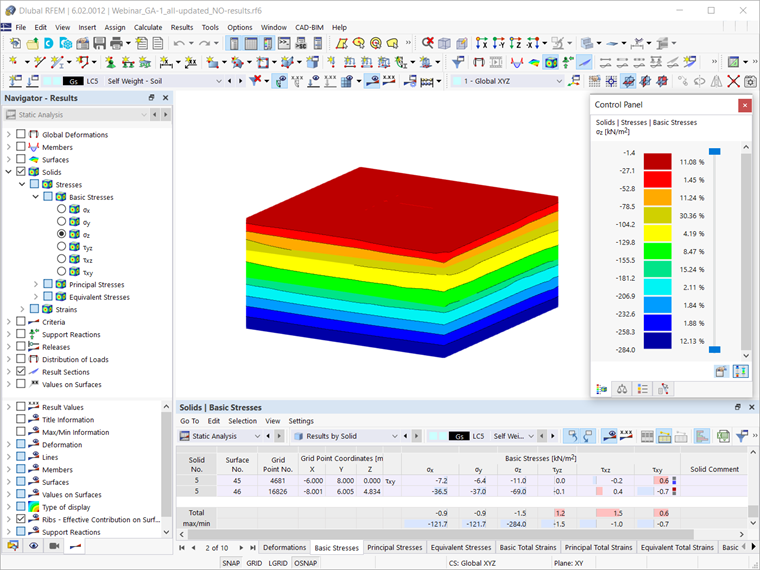

Dzięki temu w obszarze roboczym dostępne jest graficzne przedstawienie naprężeń podstawowych σz wynikających z ciężaru własnego gruntu, jak pokazano na rys. 2. Wyniki te są również dostępne w formie tabelarycznej w tabeli Analiza statyczna.
W przypadku chęci kontrolowania powierzchni granicznych lub, innymi słowy, wymiarów masywu gruntowego, można porównać naprężenia podstawowe dla stanu początkowego z naprężeniami dla wiodącej kombinacji obciążeń.
W tym celu należy wybrać z menu rozwijanego KO 1 i sprawdzić naprężenia w dolnej powierzchni gruntu. W tym przykładzie różnica między wynikami dla wiodącej kombinacji obciążeń (Rys. 3) i stanu początkowego (Rys. 2) nie przekracza 10%. Można więc stwierdzić, że wymiary masywu gruntowego są wystarczające.

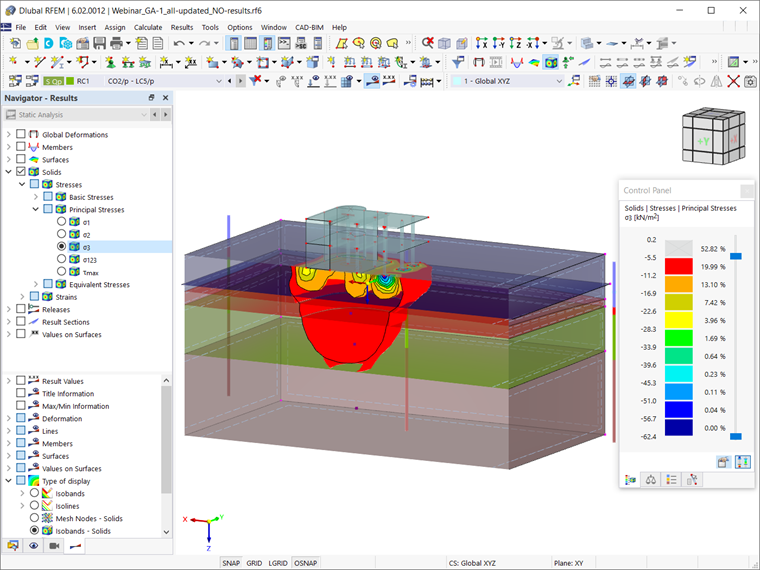

Next, you can check the principal stresses σ3 for the result combination in which the results from the initial state have been excluded. W ten sposób otrzymane naprężenia są wyłącznie naprężeniami z wiodącej kombinacji obciążeń, a dokładniej, naprężeniami wywołanymi konstrukcją samego budynku. Aby zobaczyć bardziej szczegółowo naprężenia w bryle gruntowej, można utworzyć płaszczyznę tnącą, jak pokazano na rysunku 4. Jak widać na rysunku, naprężenia w gruncie znajdują się w odpowiedniej odległości od powierzchni granicznej.

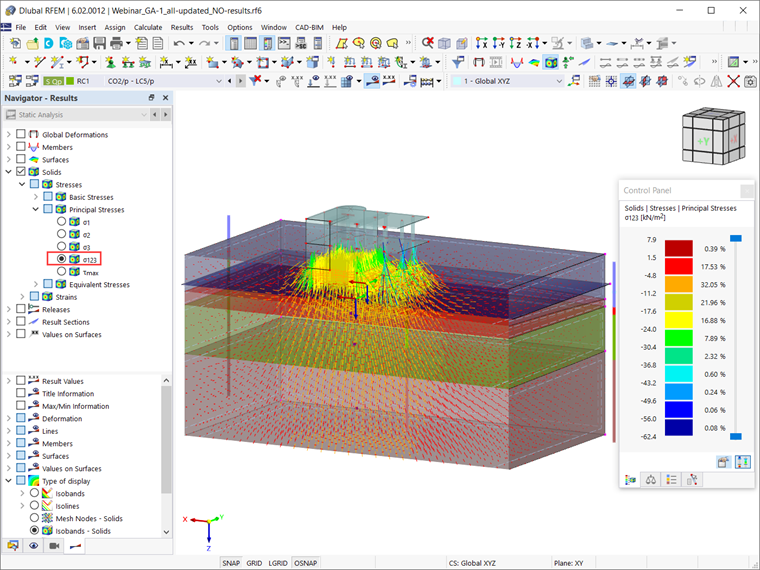

Można również wyświetlić trajektorie naprężeń w bryle gruntowej, jak pokazano na rysunku 5.

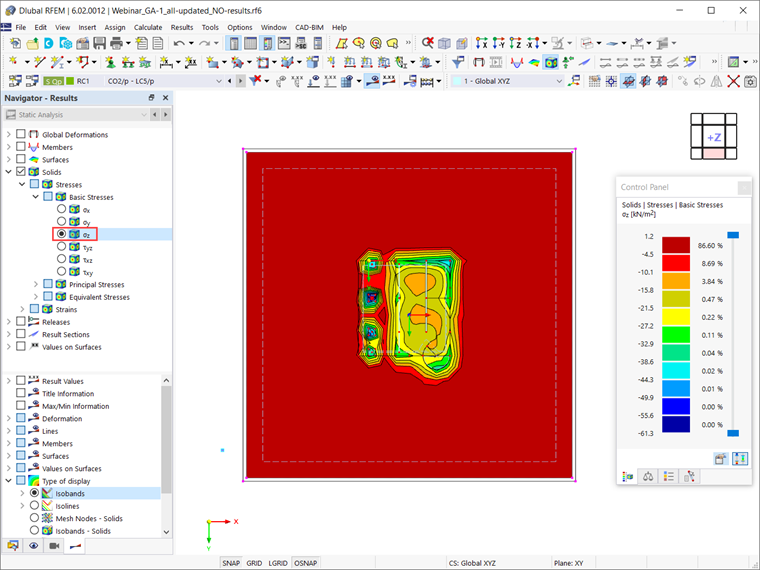

Another important result of the analysis is the contact stresses; that is, the stresses on the contact between the slab and the surfaces of the columns’ foundation on one hand, and the soil on the other. Aby wyświetlić je poprawnie, należy jako typ wyświetlania wybrać „Izopasma”. Jeśli ustawimy widok w modelu w kierunku Z, można zobaczyć naprężenie kontaktowe, jak pokazano na rysunku 6.
Przemieszczenia

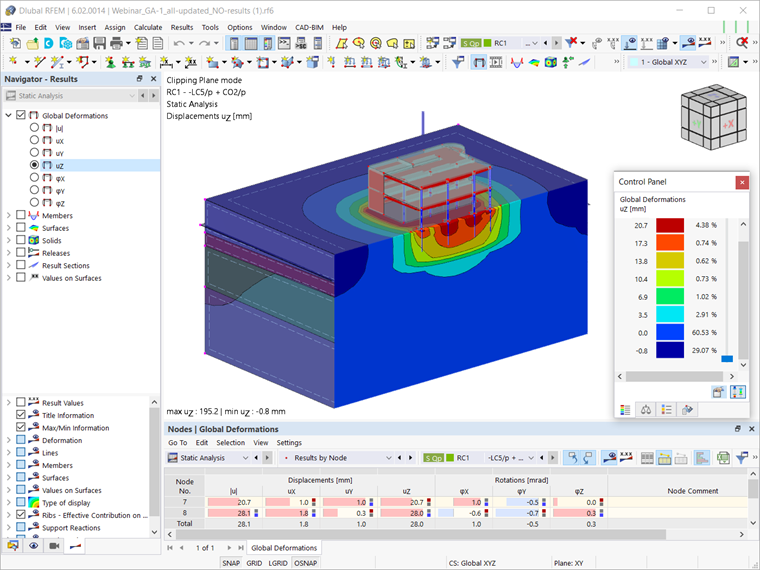

Wyniki analizy uwzględniają przemieszczenia konstrukcji od przyłożonych obciążeń. Mogą być wyświetlane zarówno w formie tabelarycznej, jak i graficznej. For the latter, you must select the uz global deformations in the Results navigator. W ten sam sposób, jak omówiono wcześniej, można utworzyć płaszczyznę tnącą i mieć lepszy podgląd odkształceń. Na rysunku 7 płaszczyzna tnąca została zdefiniowana jako przecięcie przez słupy, co zapewnia trójwymiarowy widok przemieszczeń konstrukcji w gruncie. W ten sposób można zauważyć, że płyta fundamentowa ma krzywą osiadania, która wpływa również na fundamenty słupów, a także na wzajemne osiadania sąsiednich fundamentów.
