RFEM 6 的岩土工程分析结果

在知识库文章“ 在 RFEM 6 中由土壤样本创建土体” 中讨论了如何在模块中提供从现场测试获得的数据，以及使用土壤样本的属性来确定感兴趣的土层。

在“ RFEM 6 中的岩土工程分析” 中，同样也介绍了如何创建荷载工况、荷载和结果组合，以及如何定义分析设置和参数。 假设上部结构已经建模，感兴趣的土层已经确定（图 1），并且计算已经开始，本文将讨论分析结果及其在 RFEM 6 中图形和表格的显示。 [SCHOOL.INSTITUTION]

• 知识库 001699 | Creating Soil Body from Soil Samples in RFEM 6
• 知识库 001743 | RFEM 6 岩土工程分析

应力

本文中首先要考虑的结果是初始状态下的基本应力，反力，即土的自重。 由此，在工具栏中下拉菜单中选择了“土自重”荷载工况，在结果导航器中选择基本应力 σ_z 。

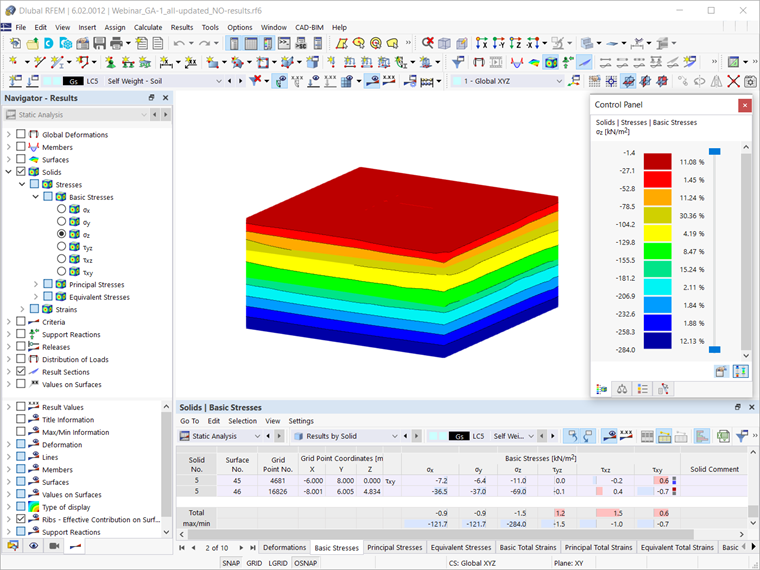

这样，由土体自重产生的基本应力 σz 可以图形显示在软件的工作区中，如图2所示。 您也可以在静力分析表格中以表格的形式查看计算结果。

如果您想控制边界面，即检查土体的尺寸，那么可以将初始状态的基本应力与主导荷载组合的基本应力进行比较。

为此，在下拉菜单中选择 LC 1 并验算底部土层的应力。 在本例中，主导荷载组合（图3）与初始状态（图2）的结果之间的差异不超过10%。 因此，我们可以得出结论，土体的尺寸是足够的。

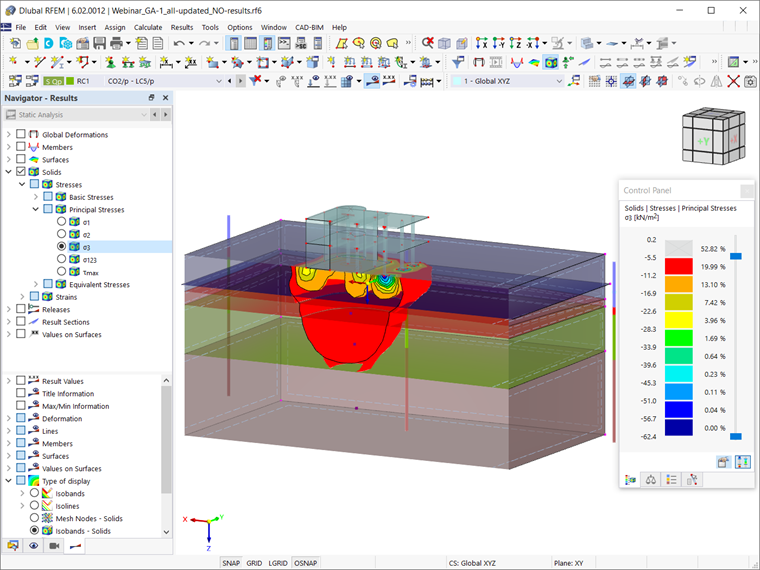

接下来，可以检查不考虑初始状态的结果组合的主应力 σ₃ 。 由此得出的应力仅仅是主导荷载组合的应力，或者更确切的说，是建筑物结构本身产生的应力。 为了更详细的查看土体中的应力，可以创建一个裁剪平面，如图4所示。 如图所示，土中的应力离界面足够远。

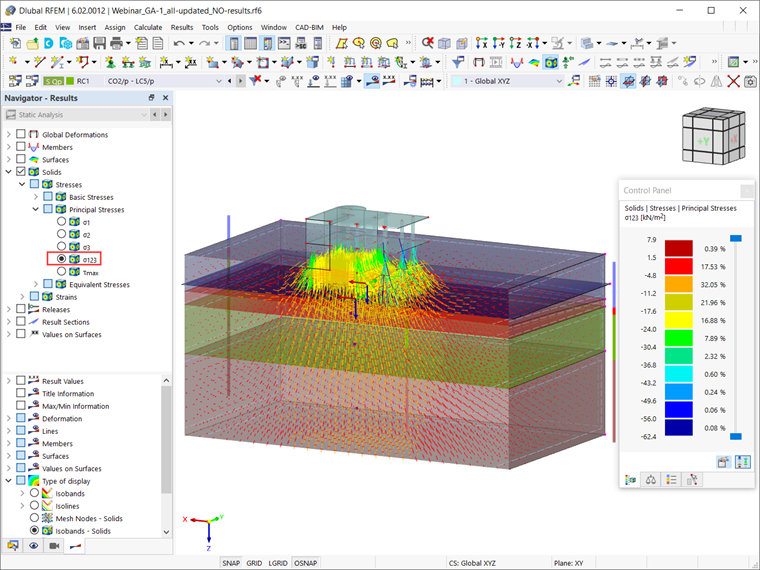

这里还可以显示土体中的应力轨迹，如图5所示。

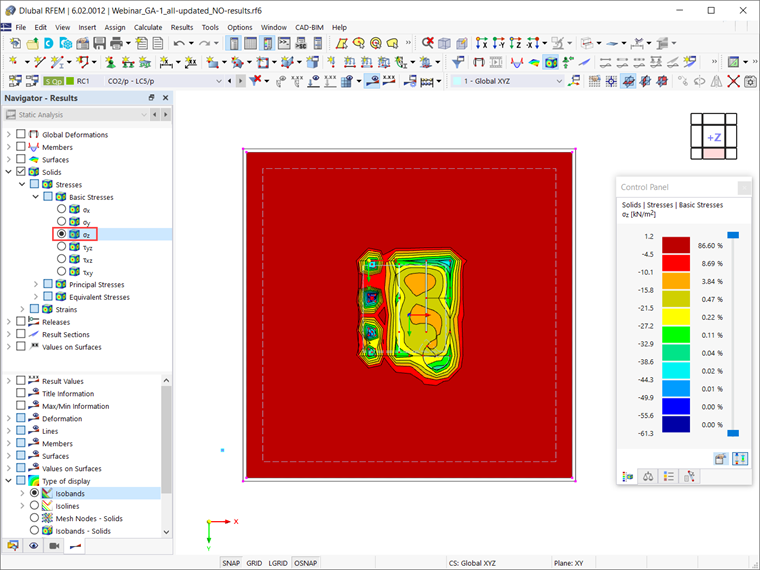

另一个重要的分析结果是接触应力，也就是说，板与柱子基础之间的接触应力，以及土壤与土壤接触时的应力。 要以正确的方式显示它们，请选择“等值面”作为显示类型。 如果你在模型中的Z方向上查看，你可以看到如图6所示的接触应力。

位移

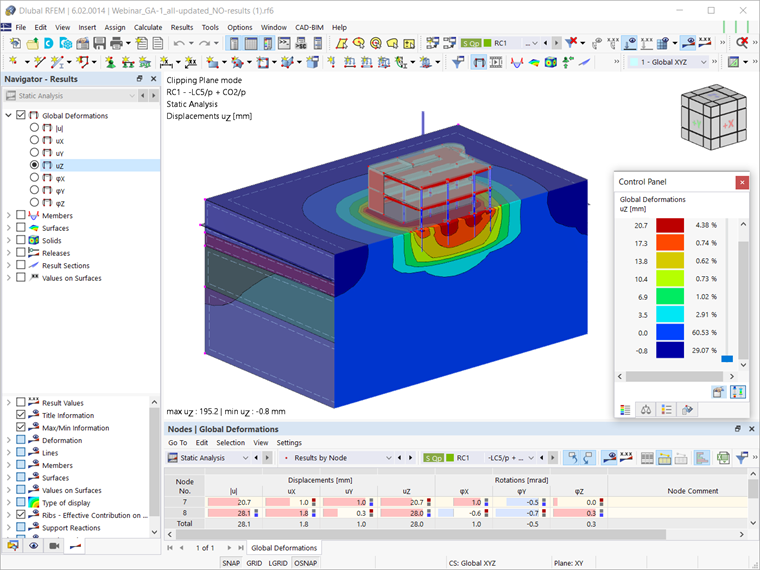

分析结果包括外加荷载引起的结构位移。 可以表格和图形的形式显示。 对于后者，必须在结果导航器中选择 u_z全局变形。 与之前讨论的一样，您可以通过创建裁剪平面来更好地查看变形。 在图 7 中，定义了一个裁剪平面，通过该平面可以了解结构在土中的位移。 由此可以看出，基础底板的沉降曲线也影响柱子的基础，并且相邻的基础沉降相互影响。
