Thema:

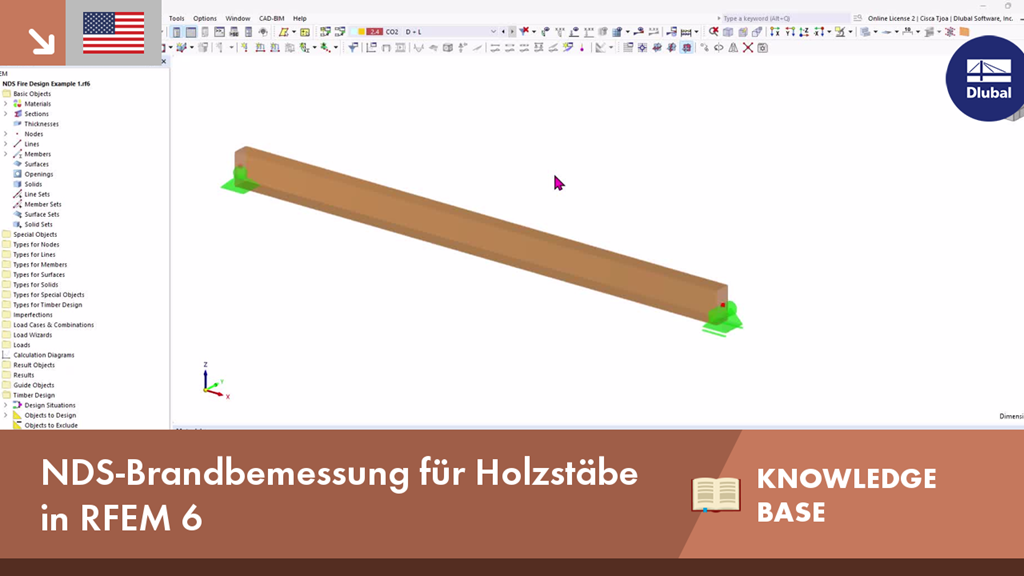

NDS-Brandbemessung für Holzstäbe in RFEM 6
Kommentar:
Die Brandbemessung nach Kapitel 16 des NDS [1] für Stäbe und Flächen aus Holz ist im Add-On Holzbemessung verfügbar. In diesem Beitrag wird anhand eines Beispiels aus dem AWC Fachbericht Nr. 10 [2] gezeigt, wie der Abbrand von Holz und reduzierte Querschnittsabmessungen bei der Brandbemessung berücksichtigt werden können.
Beschreibung:
Beispiel
Beispiel 1 aus dem AWC-Fachbericht Nr. 10 „Berechnung des Brandschutzes von Holzstäben und -aufbauten“ [2] wird vorgestellt, um die Ergebnisse aus dem RFEM-Modell zu überprüfen. Ein Träger aus Brettschichtholz aus Douglasien- und Fichtenholz ist für eine einstündige Brandbeanspruchung bemessen. An den Druckrand (oben) des Trägers genagelte Holzdielen sorgen für die seitliche Aussteifung (Stabilitätsfaktor des Trägers, CL = 1,0). Die Lasten, Abmessungen und Materialeigenschaften sind im Bild 1 dargestellt.
In den ''Brandschutzkonfigurationen'' können die Brandexpositionsdauer und die exponierten Seiten des Trägers festgelegt werden. Wählen Sie ''1-Stunde'' und deaktivieren Sie die ''Obere (+z)'' Seite des Stabes, da angenommen wird, dass die Holzbohlen Deckung bietet. Zusätzlich können die Standardwerte für die Abbrandrate und Anpassungsfaktoren im Register ''Norm-Parameter'' nach Bedarf angepasst werden (Bild 2).
Für die Bemessungssituation BS2 wird der Grenzzustandstyp zur Durchführung der Brandbemessung auf ''Grenzzustand Brand'' gesetzt. Nach dem Durchlauf der Holzbemessung werden die Ergebnisse für die Tragfähigkeitsbemessung und den Brandschutz dargestellt (Bild 03).
Wählen Sie den Nachweis FR 4100, um den Brandschutz-Biegenachweis im Detail zu betrachten (Bild 04). Für einen Biegestab während einer Brandbeanspruchung tritt ein Versagen ein, wenn die maximale Biegetragfähigkeit infolge der Verringerung des Widerstandsmoments W [2] überschritten wird.
Das reduzierte Widerstandsmoment Wy eines dreiseitig freiliegenden Trägers berechnet sich wie folgt:
| Sy | Widerstandsmoment |
| F | Breite |
| d | Höhe |
| aeff | Effektive Abbrandtiefe = 1,2*achar = 1,2*βt *t0,813 = 1,2*1,5*10,813 |
Wählen Sie dann den Nachweis FR 3100, um den Schubnachweis für den Brandschutz im Detail anzusehen (Bild 05). Der Träger wird auch induzierter Schub parallel zur Faser beansprucht, bei dem bei Überschreitung der maximalen Schubtragfähigkeit infolge der Reduzierung der Querschnittsfläche A Versagen auftritt.
Wie oben gezeigt stimmen die Ergebnisse aus dem Add-On Holzbemessung in RFEM 6 mit den Ergebnissen im AWC Technical Report Nr. 10 überein.
Zur Brandbemessung von 2D-Flächen einschließlich Brettsperrholz (BSP) finden Sie die unten angegebenen Links. Die Brandbemessung im Webinar CSA O86 beginnt bei 34:35.
