Soggetto:

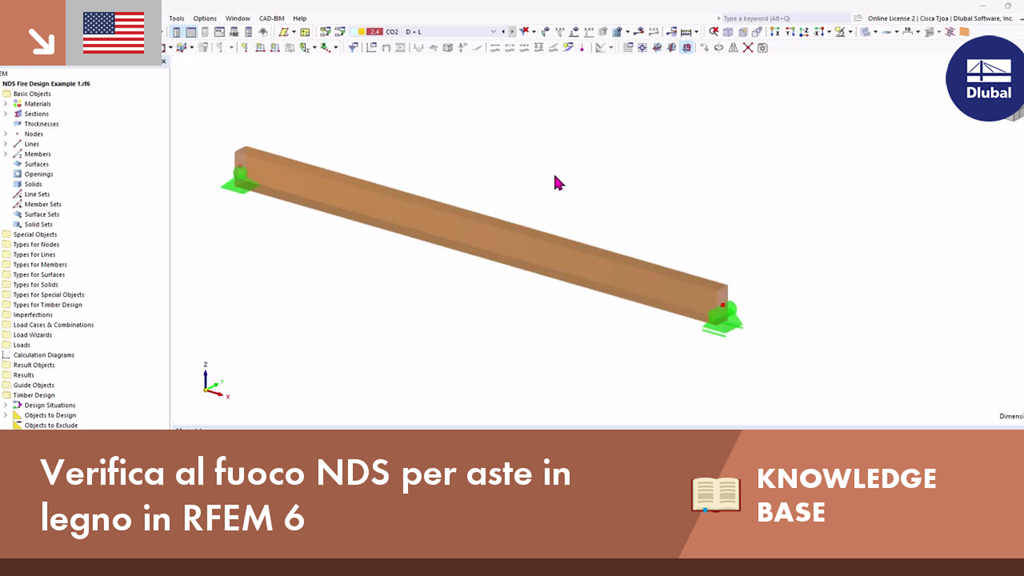

Verifica al fuoco NDS per aste in legno in RFEM 6
Commento:
La verifica contro l'incendio secondo il Capitolo 16 della NDS [1] per aste e superfici in legno è disponibile nell'add-on Verifica legno. Questo articolo mostra come la carbonizzazione del legno e le dimensioni della sezione trasversale ridotta possono essere prese in considerazione nella verifica contro l'incendio con un esempio dalla relazione tecnica AWC nr. 10 [2].
Descrizione:
Esempio
L'esempio 1 della relazione tecnica AWC nr. 10 "Calcolo della resistenza al fuoco di aste e assiemi di legno" [2] è presentato per verificare i risultati del modello RFEM. Una trave in legno lamellare di abete di Douglas è progettata per un'esposizione al fuoco di 1 ora. L'impalcato in legno inchiodato al bordo di compressione (superiore) della trave fornisce un controvento laterale (coefficiente di stabilità della trave, CL = 1.0). I carichi, le dimensioni e le proprietà del materiale sono mostrati nell'immagine 01.
Nelle ''Configurazioni per la resistenza al fuoco'', è possibile definire il tempo di esposizione al fuoco e i lati esposti della trave. Selezionare ''1 ora'' e deselezionare il lato ''Superiore (+z)'' dell'asta, poiché si presume che l'impalcato in legno fornisca copertura. Inoltre, i valori predefiniti per la velocità di carbonizzazione e i coefficienti di regolazione possono essere rivisti secondo necessità nella scheda ''Parametri standard'' (Figura 02).
Per la situazione di progetto DS2, il tipo di stato limite è impostato su ''Stato limite di incendio'' per eseguire la verifica di incendio. Dopo aver eseguito il calcolo della verifica legno, vengono presentati i risultati per la verifica della resistenza e la resistenza al fuoco (Figura 03).
Seleziona la verifica FR 4100 per visualizzare la verifica della resistenza al fuoco a flessione in dettaglio (Figura 04). Per un'asta flettente durante l'esposizione al fuoco, la rottura si verifica quando la capacità massima di flessione viene superata a causa della riduzione del modulo di sezione, S [2].
Il modulo di sezione ridotto Sy di una trave esposta su tre lati è calcolato come:
| Sy | Modulo di resistenza |
| b | Larghezza |
| d | Altezza |
| aeff | Profondità efficace di carbonizzazione = 1.2*achar = 1.2*βt *t0.813 = 1.2*1.5*10.813 |
Quindi, selezionare la verifica FR 3100 per visualizzare la verifica a taglio della resistenza al fuoco in dettaglio (Figura 05). La trave è anche soggetta a taglio indotto parallelo alla fibratura dove la rottura si verifica quando la capacità di taglio massima viene superata a causa della riduzione dell'area della sezione trasversale A.
Come mostrato sopra, i risultati dell'add-on Verifica legno in RFEM 6 si allineano con i risultati nella relazione tecnica AWC nr. 10.
Fare riferimento ai link seguenti per la verifica contro l'incendio di superfici 2D, incluso il legno a strati incrociati (Xlam). La verifica contro l'incendio nel webinar CSA O86 inizia alle 34:35.
