Asunto:

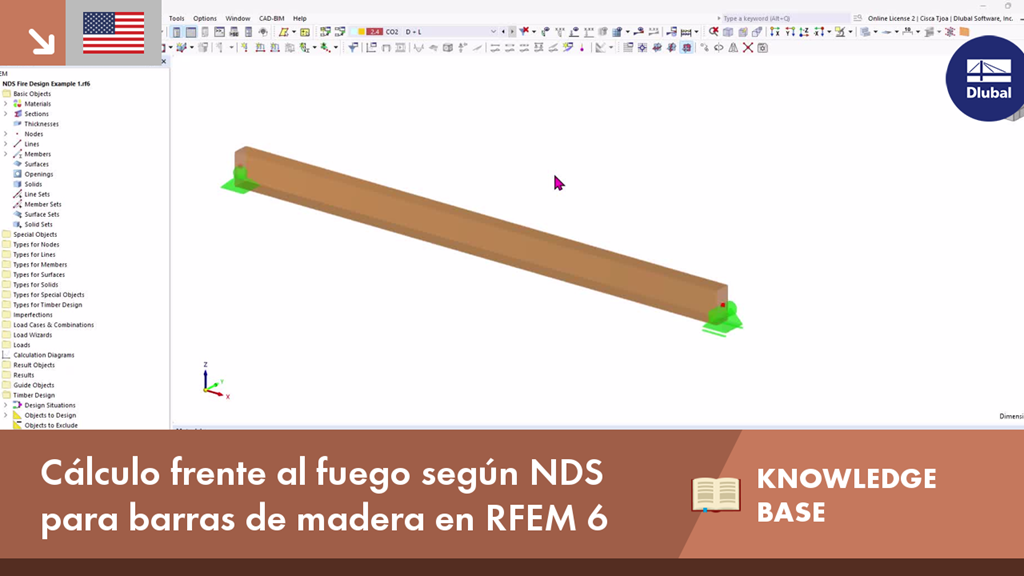

Cálculo frente al fuego según NDS para barras de madera en RFEM 6
Comentario:
El cálculo frente al fuego según el capítulo 16 de la NDS [1] para barras y superficies de madera está disponible en el complemento Cálculo de madera. Este artículo muestra cómo se puede considerar la carbonización de la madera y las dimensiones reducidas de la sección en el cálculo frente al fuego con un ejemplo del Informe técnico núm. 10 de AWC [2].
Descripción:
Ejemplo
Se presenta el ejemplo 1 del informe técnico núm. 10 de AWC "Cálculo de la resistencia al fuego de barras y ensamblajes de madera" [2] para verificar los resultados del modelo de RFEM. Se calcula una viga de madera laminada encolada de abeto de Douglas para una exposición al fuego de 1 hora. El tablero de madera clavado en el borde de compresión (superior) de la viga proporciona un arriostramiento lateral (coeficiente de estabilidad de la viga, CL = 1.0). Las cargas, dimensiones y propiedades del material se muestran en la Imagen 01.
In the Fire Resistance Configurations, the fire exposure time and the exposed sides of the beam can be defined. Select 1-hour and deselect the Top (+z) side of the member, since the timber decking is assumed to provide cover. Additionally, the default values for the charring rate and adjustment factors can be revised as needed under the Standard Parameters tab (Image 02).
Para la situación de proyecto DS2, el tipo de estado límite se establece en ''Estado límite de fuego'' para realizar el cálculo frente al fuego. Después de ejecutar el cálculo de Cálculo de madera, se presentan los resultados para el cálculo de la resistencia y la resistencia al fuego (Imagen 03).
Seleccione la comprobación de diseño FR 4100 para ver la comprobación de flexión de la resistencia al fuego en detalle (imagen 04). Para una barra a flexión durante la exposición al fuego, el fallo se produce cuando se excede la capacidad máxima de flexión debido a la reducción en el módulo de la sección, S [2].
The reduced section modulus Sy of a beam exposed on three sides is calculated as:
| Sy | Módulo resistente |
| b | Ancho |
| d | profundidad |
| aeff | Profundidad de carbonización eficaz = 1,2*acarbonización = 1,2*βt *t0,813 = 1,2*1,5*10,813 |
A continuación, seleccione la comprobación de diseño FR 3100 para ver la comprobación de la resistencia al fuego a cortante en detalle (imagen 05). The beam is also subjected to induced shear parallel-to-grain where failure occurs when the maximum shear capacity is exceeded due to the reduction in cross-sectional area A.
Como se muestra arriba, los resultados del complemento Cálculo de madera en RFEM 6 se alinean con los resultados en el Informe técnico núm. 10 de AWC.
Consulte los enlaces a continuación para el cálculo frente al fuego de superficies 2D, incluida la madera contralaminada (CLT). The fire design in the CSA O86 webinar starts at 34:35.
