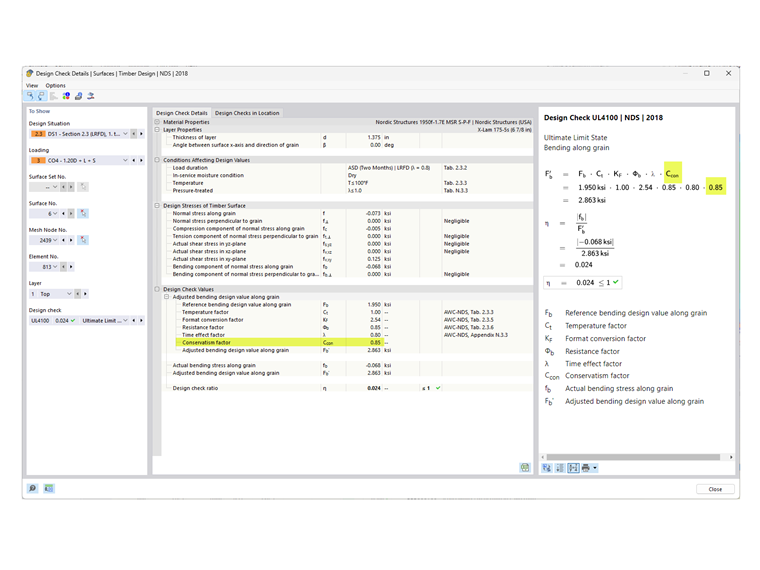

Bei der Bemessung von Brettsperrholzplatten (BSP-Platten) sollten gemäß dem American National Standard Institute ANSI/APA PRG 320 die berechneten Momententragfähigkeiten in die starke Festigkeitsrichtung (β = 0°) aus konservativen Gründen mit 0,85 multipliziert werden.

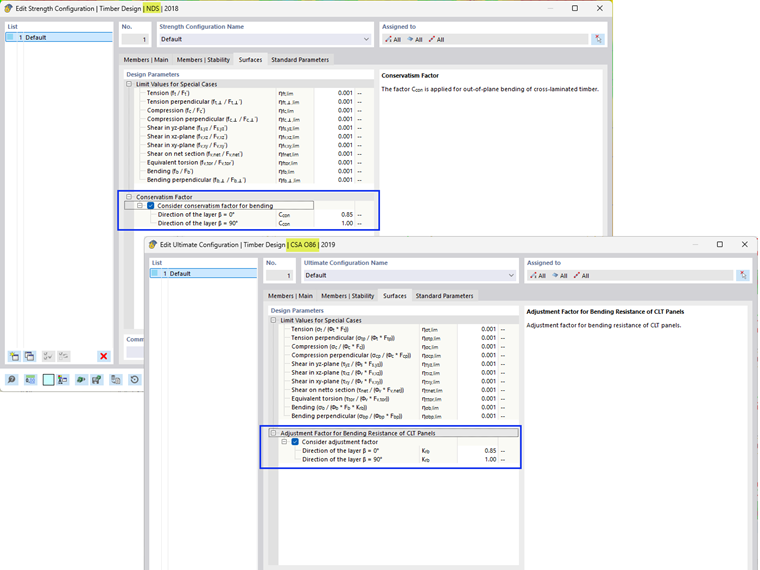

Dieser Wert wird im Add-On Holzbemessung als Konservatismusfaktor Ccon bezeichnet und kann in der Festigkeitskonfiguration für NDS angepasst werden.
