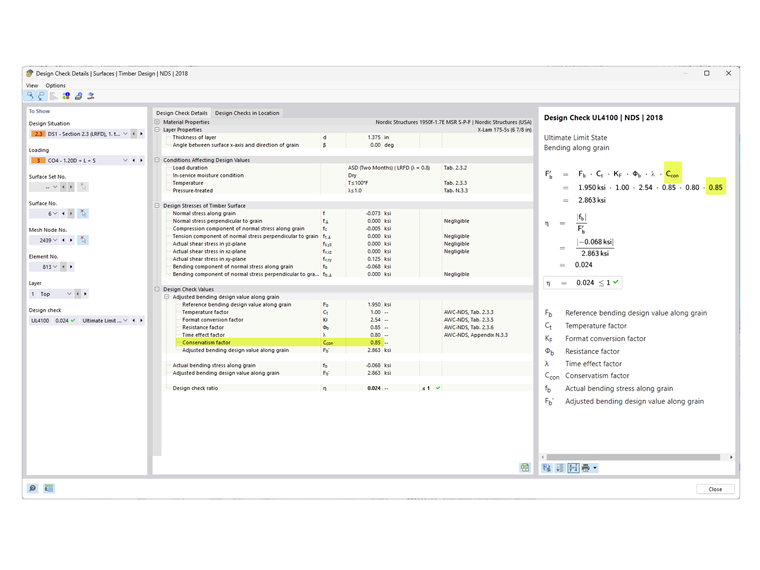

Podczas wymiarowania płyt z drewna klejonego krzyżowo (CLT), ze względu na konserwatyzm obliczone nośności na zginanie w głównym kierunku wytrzymałości (β = 0°) należy pomnożyć przez 0,85 zgodnie z American National Standard Institute ANSI/APA PRG 320.

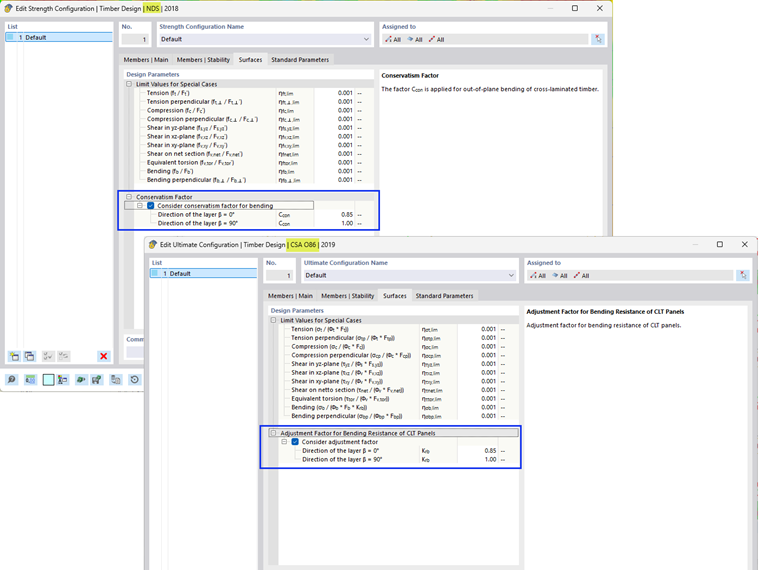

W rozszerzeniu Projektowanie konstrukcji drewnianych wartość ta znana jest jako współczynnik konserwatyzmuCcon i może być dostosowana w konfiguracji stanu granicznego nośności dla NDS.
Firma Cisca jest odpowiedzialna za wsparcie techniczne klienta i ciągły rozwój programu na rynek północnoamerykański.
Funkcja produktu
W programie RFEM płyta OSB jest dostępna w USA i Kanadzie. Parametry materiału zaczerpnięto z „Instrukcji projektowania paneli”.
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia. Typ grubości płyty bel jest definiowany za pomocą rozszerzenia Powierzchnie wielowarstwowe.
„Panel belkowy” ma następujące zalety:
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
