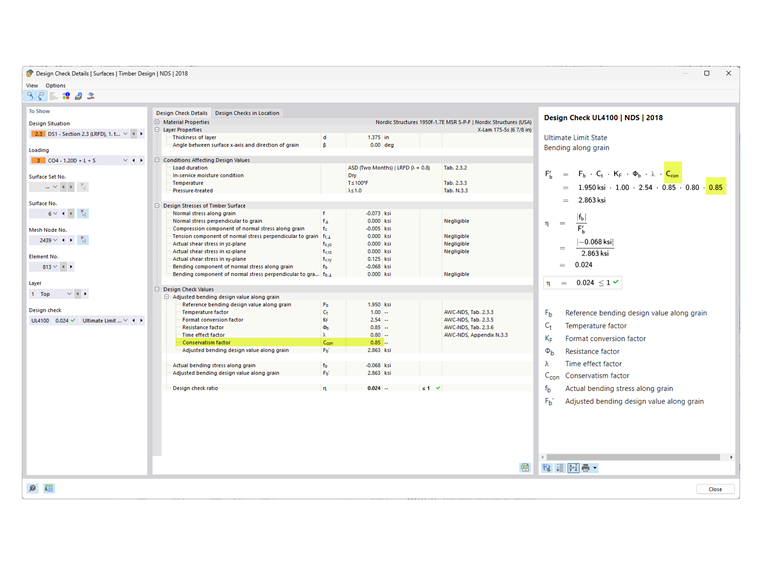

Lors du calcul de panneaux en bois lamellé-croisé (CLT), les capacités de moment calculées dans la direction principale de la résistance (β = 0°) doivent être multipliées par 0,85 pour la conservation selon l'Institut de Norme américaine ANSI/APA PRG 320.

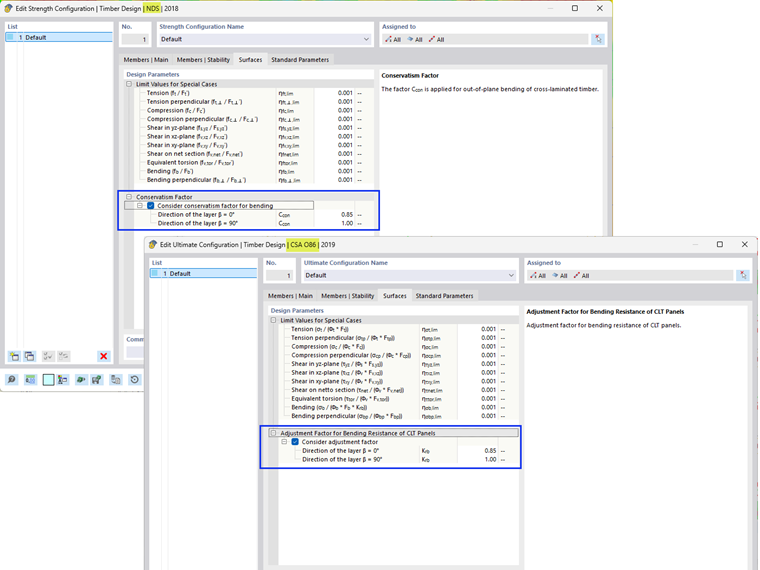

Cette valeur est connue sous le nom de facteur de conservation Ccon dans le module complémentaire Vérification du bois et peut être ajustée dans la Configuration de la résistance pour la NDS.
Foire aux questions (FAQ)
Cisca est responsable du support technique client et du développement des logiciels Dlubal pour le marché nord-américain.
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Fonctionnalité de produit
Les panneaux OSB sont disponibles pour les États-Unis et le Canada dans RFEM. Les paramètres de matériau sont tirés du manuel « Panel Design Specification » (spécification pour la vérification de panneau).
Avec le type d’épaisseur « Ossature bois », vous pouvez modéliser des ossatures bois en 3D. Il suffit de définir la géométrie de la surface et les éléments du panneau en bois sont générés via une structure barre-surface interne, y compris la simulation de la flexibilité de l’assemblage. Le type d'épaisseur de la plaque de poutre est défini à l'aide du module complémentaire Surfaces multicouches.
Une « ossature bois » vous offre les avantages suivants :
Vous avez la possibilité d'effectuer une vérification de la résistance au feu des surfaces à l'aide de la méthode de la section réduite. La réduction est appliquée sur l'épaisseur de la surface. Les vérifications peuvent être effectuées pour tous les matériaux bois admis pour le calcul.
Pour le bois lamellé-croisé, en fonction du type de colle, vous pouvez choisir si la couche carbonisée peut tomber et si une combustion accrue peut être attendue entre les couches.
Entre autres, les fabricants de bois lamellé-croisé suivants sont disponibles dans la bibliothèque de structures en couches :
En important une composition de la bibliothèque de structures en couches, tous les paramètres pertinents sont automatiquement adoptés. La base de données est continuellement mise à jour et enrichie.
