Ve výsledkové tabulce modelu budovy 'Výsledky po podlažích' se uvádí těžiště pro zatěžovací stavy a kombinace zatížení. Kromě vlastní tíhy se zohledňují také svislá zatížení příslušných zatěžovacích stavů a kombinací zatížení.

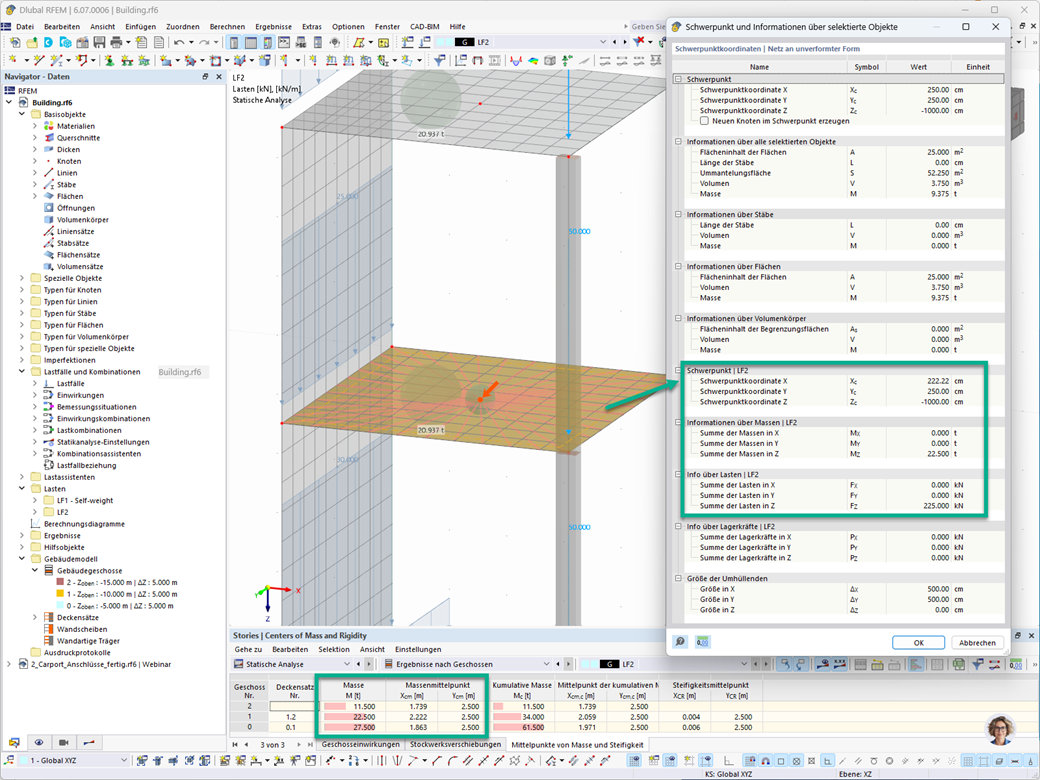

Pomocí dialogu 'Těžiště a informace o vybraných objektech“ lze také zobrazit těžiště se zohledněním vybraného zatížení.
Funkce programu
Ve výsledkové tabulce modelu budovy 'Výsledky po podlažích' se uvádí těžiště pro zatěžovací stavy a kombinace zatížení. Kromě vlastní tíhy se zohledňují také svislá zatížení příslušných zatěžovacích stavů a kombinací zatížení.
Pomocí dialogu 'Těžiště a informace o vybraných objektech“ lze také zobrazit těžiště se zohledněním vybraného zatížení.
Výpočet modelu budovy probíhá ve dvou výpočetních fázích:
Výsledky pro sloupy a stěny z 3D výpočtu a výsledky pro desky z 2D výpočtu se po výpočtu sloučí do jednoho modelu. To znamená, že není třeba přepínat mezi 3D modelem a jednotlivými 2D modely desek podlaží. Uživatel pracuje pouze s jedním modelem, šetří drahocenný čas a vyhýbá se případným chybám při ruční výměně dat mezi 3D modelem a jednotlivými 2D modely desek.
Svislé plochy v modelu může uživatel rozdělit na smykové stěny a otvorové překlady. Program z těchto stěnových objektů automaticky vygeneruje interní výsledkové pruty, takže je lze následně posoudit podle požadované normy v addonu Posouzení železobetonových konstrukcí jako pruty.
Pro prvky v modelech budov máte k dispozici následující nástroje:
Tato funkce umožňuje zadání prvku v základní rovině (např. na hladině na pozadí) s vytvořením více příslušných prvků v prostoru.
Pomocí typu podlaží "Jen přenos zatížení" můžete v addonu Model budovy uvažovat desky bez účinků tuhosti v rovině, i z roviny. Tento typ prvku shromažďuje zatížení na desce a přenáší je na nosné prvky 3D modelu. Máte tak možnost modelovat sekundární prvky, jako například rošty a podobné prvky pro rozložení zatížení bez dalších účinků ve 3D modelu.
