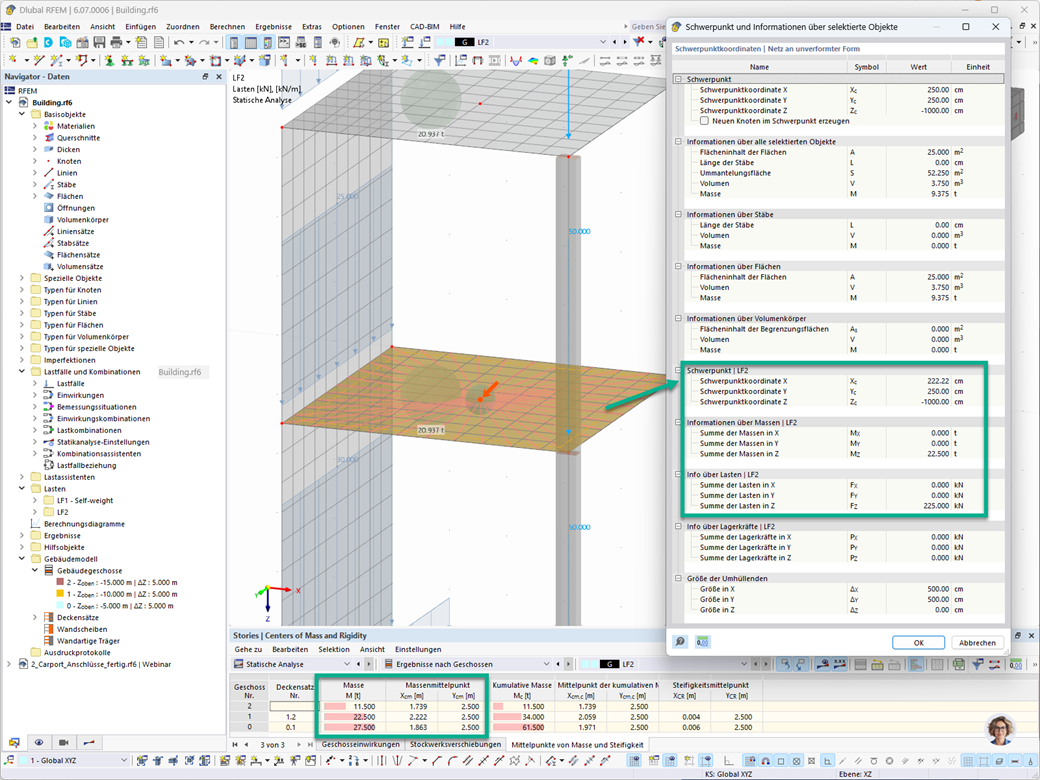

考虑荷载工况和荷载组合的荷载计算重心

加拿大国家建筑规范 (NBC) 2020 第 4.1.8.7 条对地震分析方法进行了明确的规定。 更高级的方法，即第 4.1.8.12 条中的动力分析程序，适用于所有结构类型，但不满足 4.1.8.7 中规定的标准。 更简单的方法，即第 4.1.8.11 条中的等效静力法(ESFP)，可用于所有其他结构。

在 RFEM 6 中，可以使用“模态分析”和“反应谱分析”模块进行地震分析。 执行谱分析后，可以使用“建筑模型”模块显示剪力墙中的楼层作用、层间位移和力。

建筑模型是 RFEM 6 中的特殊解决方案之一。 它是一种非常有用的建模工具，可以轻松创建和操作建筑楼层。 建筑模型可以在建模过程的开始和之后激活。

建筑模型的计算分两个阶段进行：

• Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
• Lokale 2D-Berechnung der einzelnen Geschossdecken

Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.

Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.

有以下几种建模工具可供选择：

• 竖线
• 柱
• 墙
• 梁杆件
• 矩形天花板
• 多边形楼板
• 天花板上的矩形洞口
• 多边形天花板洞口

用户可以使用该功能在空间中定义平面单元（例如背景层），并在空间中创建多单元网格。

使用“仅导荷虚面”楼层类型，可以在建筑模型模块中考虑平面内外无刚度影响的楼板。 这种单元类型承受板上的荷载，并将其传递给三维模型的柱单元。 因此可以在不对3D模型产生其他影响的情况下对次要构件进行模拟，例如格栅和类似的荷载分布构件。
