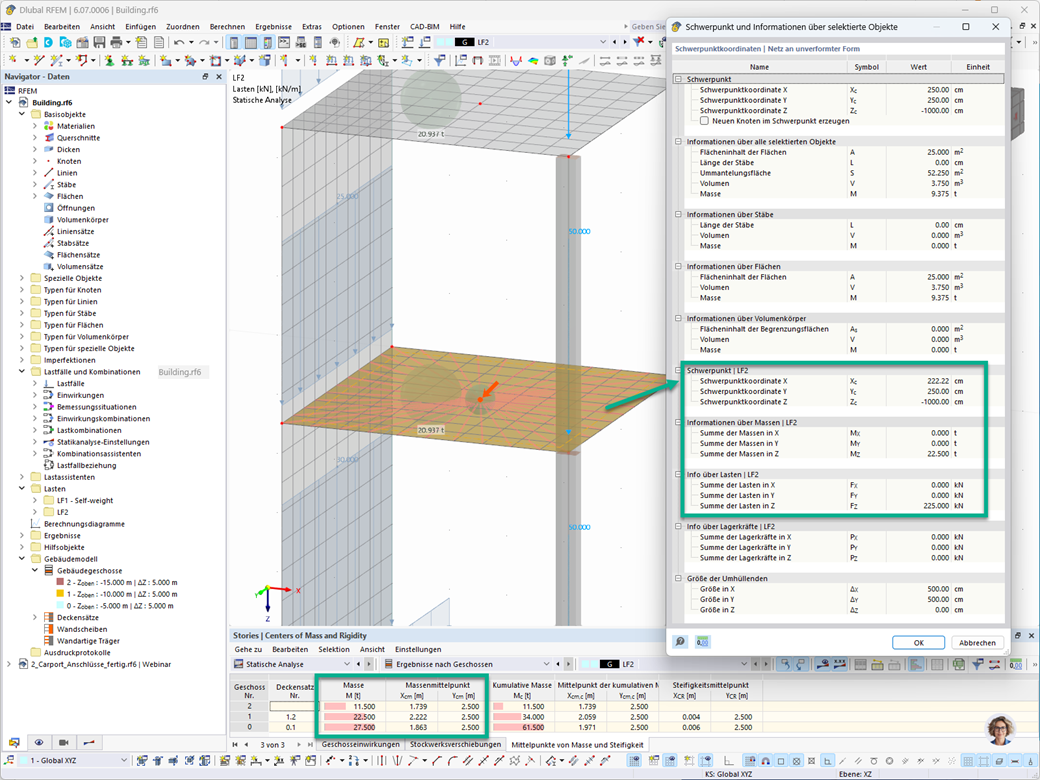

Расчет центра тяжести с учетом нагрузок загружений и сочетаний нагрузок

Национальные строительные нормы Канады (NBC) 2020 в разделе 4.1.8.7 содержат четкий порядок выполнения для методов сейсмического расчета. Согласно тому, более прогрессивный метод, а именно метод анализа динамических характеристик по разделу 4.1.8.12, должен применяться для всех типов конструкций, кроме тех, которые соответствуют критериям раздела 4.1.8.7. Для всех остальных конструкций затем можно применить более простой метод, т. наз. метод эквивалентной статической силы (ESFP), описанный в разделе 4.1.8.11.

В RFEM 6 сейсмический расчёт можно выполнить с помощью аддонов Модальный анализ и Анализ спектра реакций. После выполнения спектрального анализа можно использовать аддон «Модель здания» для изображения воздействий на перекрытия, междуэтажных сдвигов и сил в диафрагмах жёсткости.

Модель здания - это один из аддонов для специальных решений в RFEM 6. Речь идет об удобном инструменте моделирования, с помощью которого можно легко задавать и изменять этажи зданий. Модель здания можно активировать в начале процесса моделирования и после него.

Модель здания рассчитывается в два этапа:

• Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
• Lokale 2D-Berechnung der einzelnen Geschossdecken

Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.

Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.

Для элементов в моделях зданий доступно несколько инструментов моделирования:

• Вертикальная линия
• Колонна
• Стена
• Балка
• Прямоугольный перекрытие
• Многоугольная плита
• Прямоугольное отверстие в потолке
• Многоугольное отверстие в перекрытии

Эта функция позволяет задать элементы на нулевой плоскости (например, фоновый слой) с соответствующим созданием нескольких элементов в пространстве.

Используя тип этажа «Только перенос нагрузки», можно учитывать плиты перекрытия без эффекта жёсткости в плоскости и из плоскости в аддоне Модель здания. Этот тип элемента собирает нагрузки на перекрытие и передаёт их на опорные элементы 3D-модели. Таким образом, вы можете моделировать второстепенные компоненты, такие как решётки и подобные элементы распределения нагрузки, можно моделировать в 3D-модели без каких-либо дополнительных эффектов.
