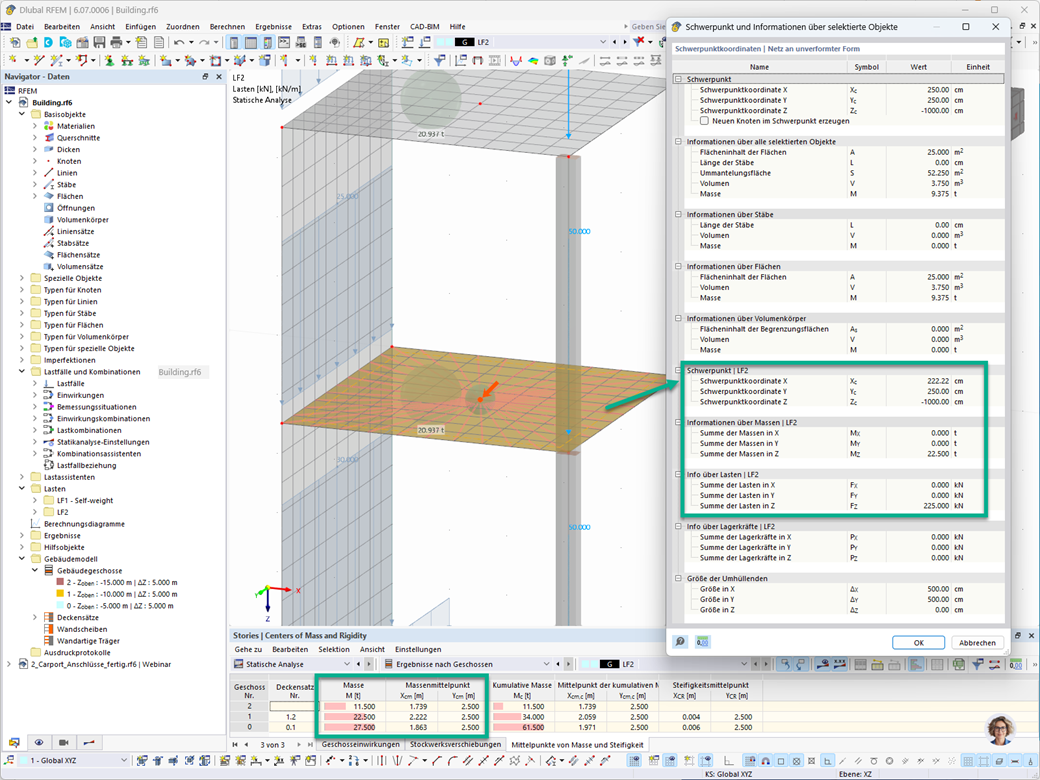

Cálculo del centro de gravedad teniendo en cuenta las cargas de los casos de carga y combinaciones de carga

El artículo 4.1.8.7 del Código Nacional de Construcción de Canadá (NBC) de 2020 proporciona un procedimiento claro para los métodos de análisis sísmico. El método más avanzado, el Procedimiento de análisis dinámico en el Artículo 4.1.8.12, se debe utilizar para todos los tipos de estructuras, excepto aquellas que cumplen los criterios establecidos en 4.1.8.7. El método más simplista, el Procedimiento de la fuerza estática equivalente (ESFP) en el artículo 4.1.8.11, se puede utilizar para todas las demás estructuras.

En RFEM 6, el análisis sísmico se puede realizar utilizando los complementos Análisis modal y Análisis del espectro de respuesta. Una vez realizado el análisis espectral, el complemento Modelo de edificio se puede usar para mostrar las acciones de pisos, los desplomes entre plantas y los esfuerzos en los muros de cortante.

El Modelo de edificio es uno de los complementos de soluciones especiales en RFEM 6. Esta herramienta ofrece ventajas para el modelado, ya que es posible crear y manipular plantas de edificios fácilmente. El modelo de construcción se puede activar al inicio del proceso de modelado y posteriormente.

El modelo de construcción se calcula en dos fases:

• Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
• Lokale 2D-Berechnung der einzelnen Geschossdecken

Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.

Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.

Hay varias herramientas de modelado disponibles para elementos en modelos de edificios:

• Línea vertical
• Pilar
• Muro
• Viga
• Piso rectangular
• Piso poligonal
• Abertura de piso rectangular
• Abertura de piso poligonal

Esta característica le permite definir el elemento en el plano del terreno (por ejemplo, con una capa de fondo) con la creación de elementos múltiples asociada en el espacio.

Usando el tipo de planta "Solo transmisión de cargas", puede considerar las losas sin el efecto de rigidez dentro y fuera del plano en el complemento Modelo de edificio. Este tipo de elemento recoge las cargas en la losa y las transfiere a los elementos de apoyo del modelo en 3D. Así, puede simular componentes secundarios, como rejillas y elementos de distribución de carga similares, sin ningún efecto adicional en el modelo en 3D.
