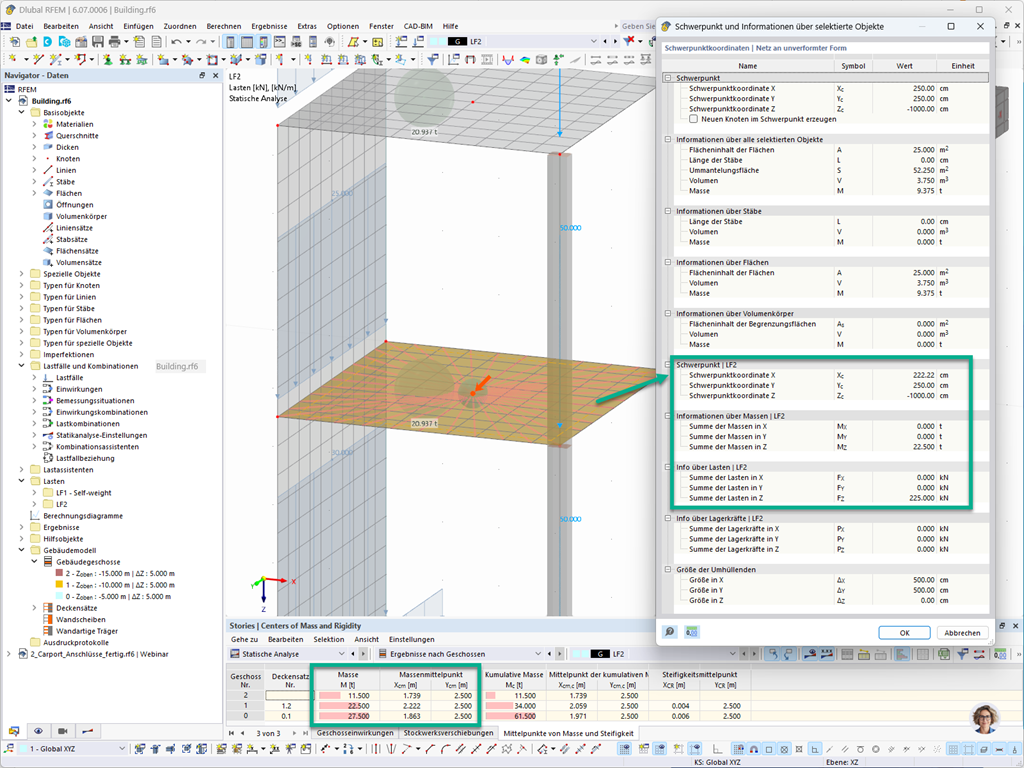

Calcolo del baricentro tenendo conto dei carichi dei casi di carico e delle combinazioni di carico

L'articolo 4.1.8.7 del National Building Code of Canada (NBC) 2020 fornisce una procedura chiara per i metodi di analisi dei terremoti. Il metodo più avanzato, la procedura di analisi dinamica nell'articolo 4.1.8.12, dovrebbe essere utilizzato per tutti i tipi di struttura ad eccezione di quelli che soddisfano i criteri di cui al punto 4.1.8.7. Il metodo più semplicistico, la procedura della forza statica equivalente (ESFP) nell'articolo 4.1.8.11, può essere utilizzato per tutte le altre strutture.

L'analisi sismica è possibile in RFEM 6 utilizzando gli add-on Analisi modale e Analisi con spettro di risposta. Una volta eseguita l'analisi spettrale, è possibile utilizzare l'add-on Modello edificio per visualizzare le azioni dei piani, i drift degli interpiani e le forze nelle pareti di taglio.

Building Model è uno degli add-on di soluzioni speciali in RFEM 6. È uno strumento vantaggioso per la modellazione, con il quale i piani degli edifici possono essere creati e manipolati facilmente. Building Model può essere attivato all'inizio del processo di modellazione e successivamente.

Il modello dell'edificio è calcolato in due fasi:

• Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
• Lokale 2D-Berechnung der einzelnen Geschossdecken

Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.

Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.

Per gli elementi nei modelli di edifici, sono disponibili diversi strumenti di modellazione:

• Linea verticale
• Colonna
• Parete
• Asta della trave
• Soffitto rettangolare
• Lastra poligonale
• Apertura rettangolare nel soffitto
• Apertura poligonale del soffitto

Questa funzione consente di definire elementi sul piano terra (ad esempio, un layer di sfondo) con la creazione di elementi multipli associati nello spazio.

Utilizzando il tipo di piano "Solo trasferimento del carico", è possibile considerare i solai senza un effetto di rigidezza dentro e fuori il piano nell'add-on Modello edificio. Questo tipo di elemento raccoglie i carichi sul solaio e li trasferisce agli elementi portanti del modello 3D. Ciò offre la possibilità di simulare componenti secondari come griglie ed elementi di distribuzione del carico simili nel modello 3D senza ulteriori effetti.
