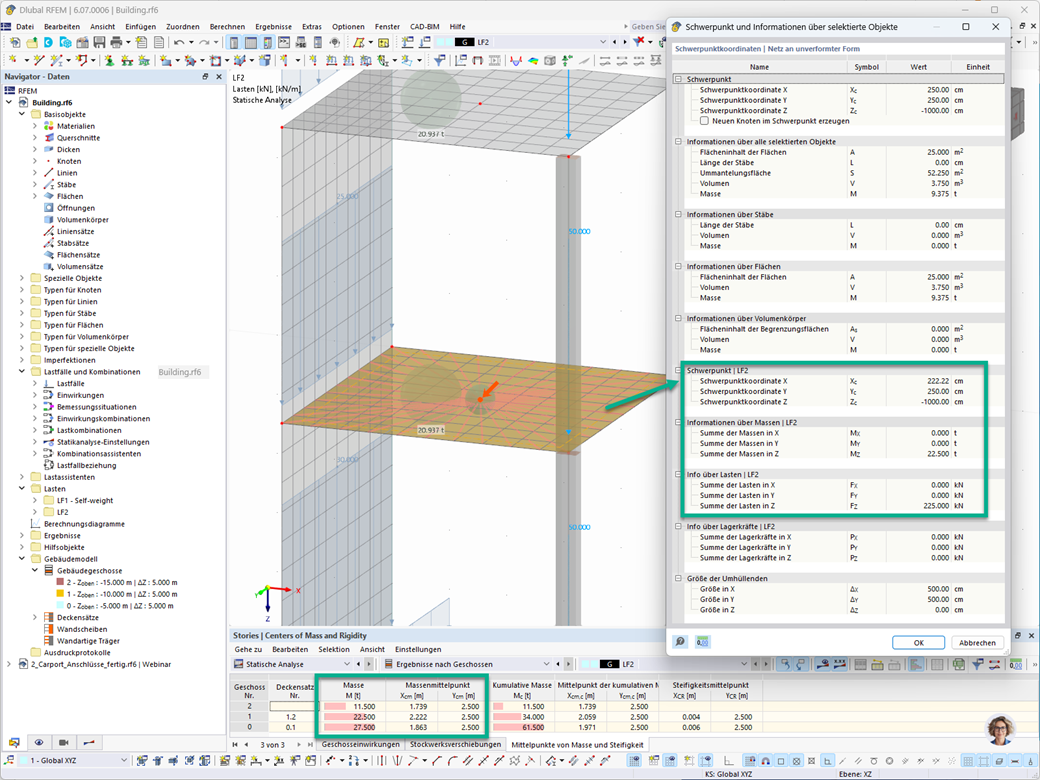

Cálculo do centro de gravidade tendo em consideração as cargas de casos de carga e combinações de cargas

O artigo 4.1.8.7 do National Building Code of Canada (NBC) 2020 fornece um procedimento claro para os métodos de análise sísmica. O método mais avançado, o procedimento de análise dinâmica no artigo 4.1.8.12, deve ser utilizado para todos os tipos de estrutura, exceto aqueles que cumprem os critérios definidos em 4.1.8.7. O método mais simples, o Equivalent Static Force Procedure (ESFP) no artigo 4.1.8.11, pode ser utilizado para todas as outras estruturas.

No RFEM 6, a análise sísmica pode ser realizada utilizando os módulos de Análise modal e Análise de espectro de resposta. Após a realização da análise espectral, é possível utilizar o módulo Modelo de construção para apresentar as ações do piso, os desvios entre os pisos e as forças nas paredes de corte.

O Building Model é um dos módulos especiais de solução no RFEM 6. É uma ferramenta muito útil para a modelação e que facilita a criação e manipulação de pisos. O Building Model pode ser activado no início do processo de modelação e posteriormente.

O modelo do edifício é calculado em duas fases:

• Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
• Lokale 2D-Berechnung der einzelnen Geschossdecken

Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.

Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.

Para elementos em modelos de edifícios, estão disponíveis diversas ferramentas de modelação:

• Linha vertical
• Pilar
• Parede
• Barra de viga
• Teto retangular
• Laje poligonal
• Abertura retangular no teto
• Abertura de teto poligonal

Esta função permite definir elementos no plano do solo (por exemplo, uma camada de fundo) com a criação de elementos múltiplos associados no espaço.

Com a ajuda do tipo de piso "Só transferência de carga", pode utilizar o módulo para considerar lajes sem efeito de rigidez dentro e fora do plano. Este tipo de elemento acumula as cargas na laje e transfere-as para os elementos de apoio do modelo 3D. Desta forma, pode instalar componentes secundários, tais como grelhas e outros elementos semelhantes de distribuição de carga, sem qualquer efeito adicional no modelo 3D.
