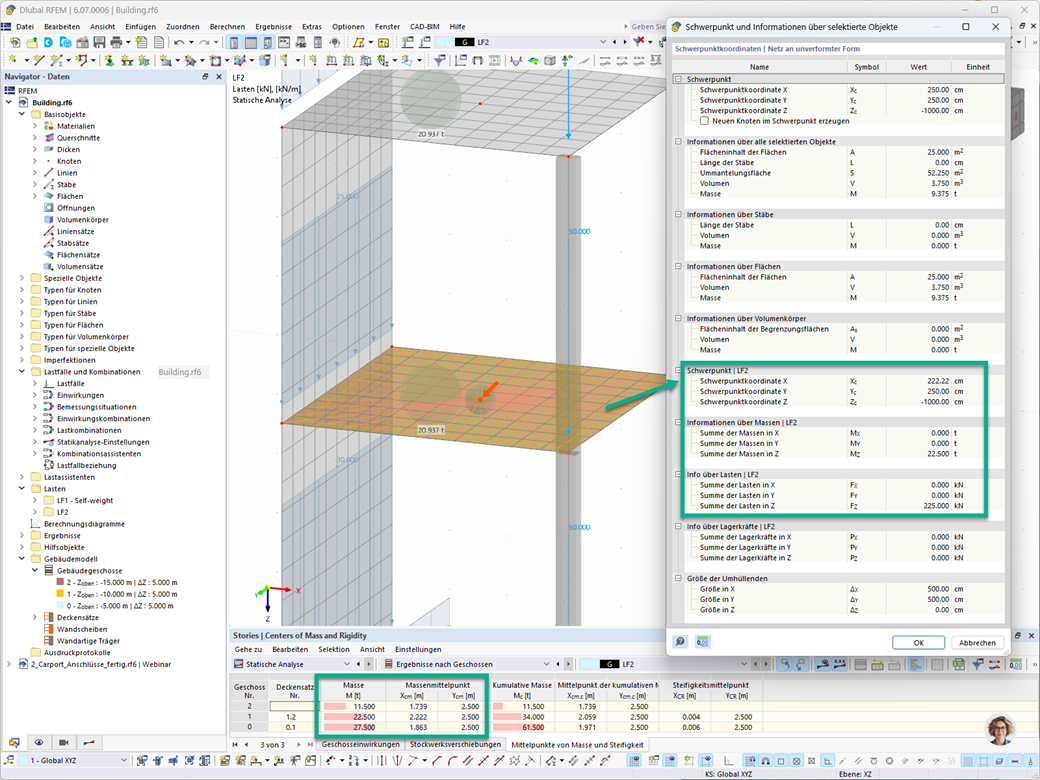

Calcul du centre de gravité en considérant les charges des cas de charge et des combinaisons de charges

Le paragraphe 4.1.8.7 du Code national du bâtiment (CNB) 2020 du Canada fournit une procédure claire pour effectuer des analyses sismiques. La méthode la plus avancée est la méthode d'analyse dynamique du paragraphe 4.1.8.12. Elle doit normalement être utilisée pour tous les types de structure, sauf celles qui répondent aux critères du paragraphe 4.1.8.7. La méthode la plus simple est la méthode de la force statique équivalente (ESFP) du paragraphe 4.1.8.11, qui est adéquate pour toutes les autres structures.

Dans RFEM 6, l'analyse sismique peut être effectuée à l'aide des modules complémentaires Analyse modale et Analyse du spectre de réponse. Une fois l'analyse du spectre effectuée, il est possible d'utiliser le module complémentaire Modèle de bâtiment pour afficher les actions aux étages, les déplacements entre les étages et les forces dans les voiles de cisaillement.

Modèle de bâtiment est l'un des modules complémentaires composant les solutions spéciales du logiciel RFEM 6. Cet outil est utile pour la modélisation car il facilite la création et la manipulation des étages. Le modèle de bâtiment peut être activé à partir du début du processus de modélisation.

Le modèle de bâtiment est calculé en deux phases :

• Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
• Lokale 2D-Berechnung der einzelnen Geschossdecken

Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.

Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.

Pour les éléments des modèles de bâtiment, plusieurs outils de modélisation sont disponibles :

• Ligne verticale
• Poteau
• Voile
• Poutre
• Plancher rectangulaire
• Plancher polygonal
• Ouverture de plancher rectangulaire
• Ouverture de plancher polygonal

Cette fonctionnalité permet de définir des éléments sur le plan du sol (par exemple avec une couche d'arrière-plan) avec la création d'éléments 3D multiples associés.

Le type d'étage « Transfert de charge uniquement », permet de considérer les dalles sans effet de rigidité à l'intérieur et à l'extérieur du plan dans le module complémentaire Modèle de bâtiment. Ce type d'élément collecte les charges sur la dalle et les transfère aux éléments porteurs du modèle 3D. Vous avez ainsi la possibilité de simuler des composants secondaires, par exemple, le solivage de plancher et des éléments de distribution de charge similaires dans le modèle 3D sans autre effet.
